1 Schlauchorganisierer
3 Ablaufstutzen
Rückseite

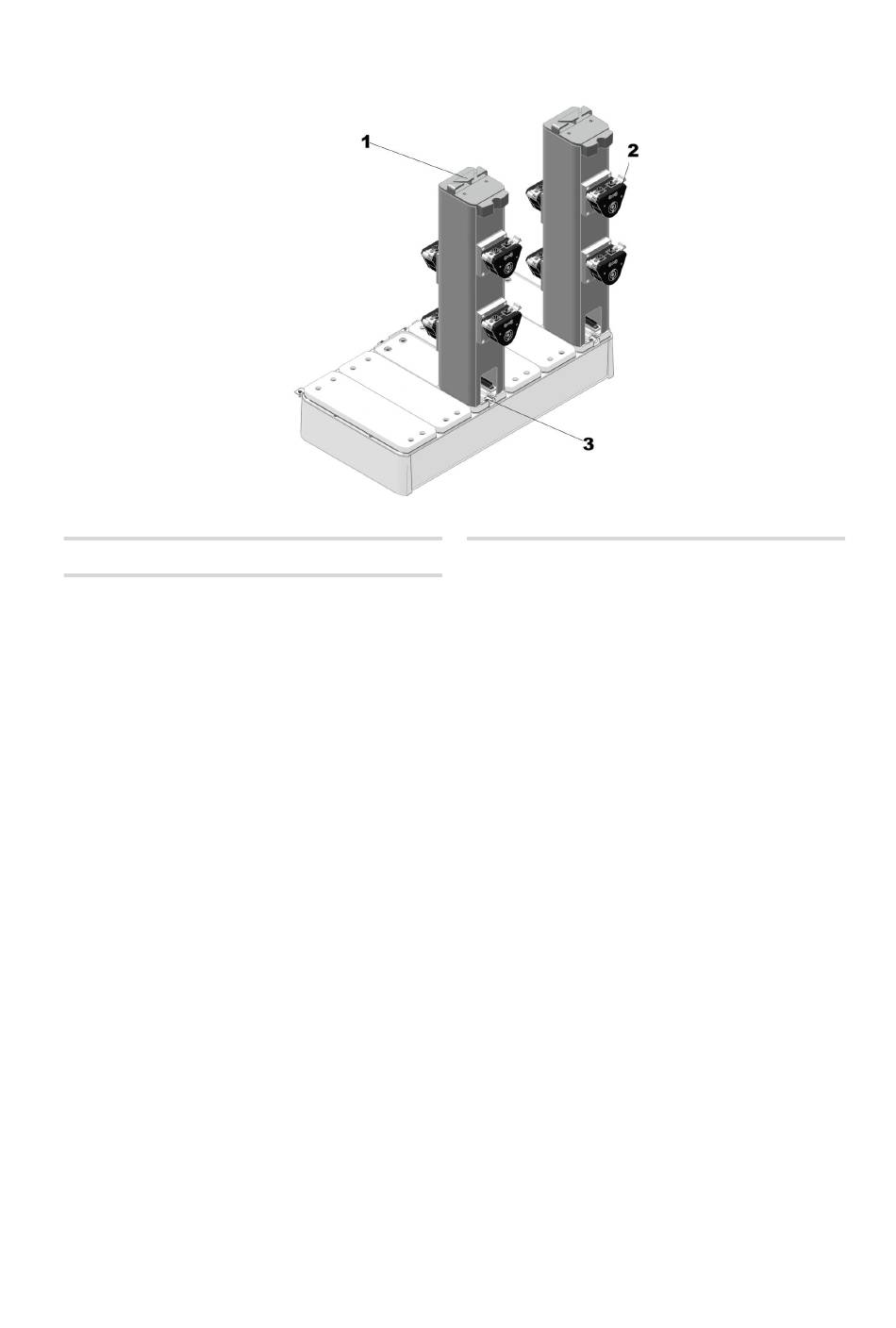

Abbildung 10 Rückseite – Pumpenmodul Peristaltik
Auf jedem Pumpenmodul Peristaltik können 2 oder 4 Peristaltikpumpen
(10-2) angebracht werden. Jeweils 2 Peristaltikpumpen können die Senso-
ren in einem Pick&Place-Modul spülen und reinigen.
Auf der Oberseite des Pumpenmoduls Peristaltik befindet sich ein
Schlauchorganisierer (9-1), um die angeschlossenen Schläuche sauber zu
verlegen und sicher zu befestigen.
Auf der Rückseite des Pumpenmoduls Peristaltik befindet sich ein Ablaufs-
tutzen (10-3), an dem ein Schlauch mittels Schlauchadapter angeschlos-
sen wird. Über diesen Schlauch wird ggf. austretende Flüssigkeit in den
Abfallkanister geleitet. So wird das Pumpenmodul im Fehlerfall vor Beschä-
digung geschützt.
Option für das Arbeiten mit zugedeckten Probenbechern
Für Applikationen bei denen die Probe z. B. vor Umwelteinflüssen
geschützt werden muss, können die Probenbecher mit Dis-Cover Deckeln
verschlossen werden. Für die Ablage dieser Dis-Cover Deckel während der
Analyse können je nach Produktvariante des OMNIS Sample Robot
Pick&Place verschiedene Deckelablagen montiert werden, die immer Platz
für 2 bis 4 Dis-Cover Deckel bieten.
