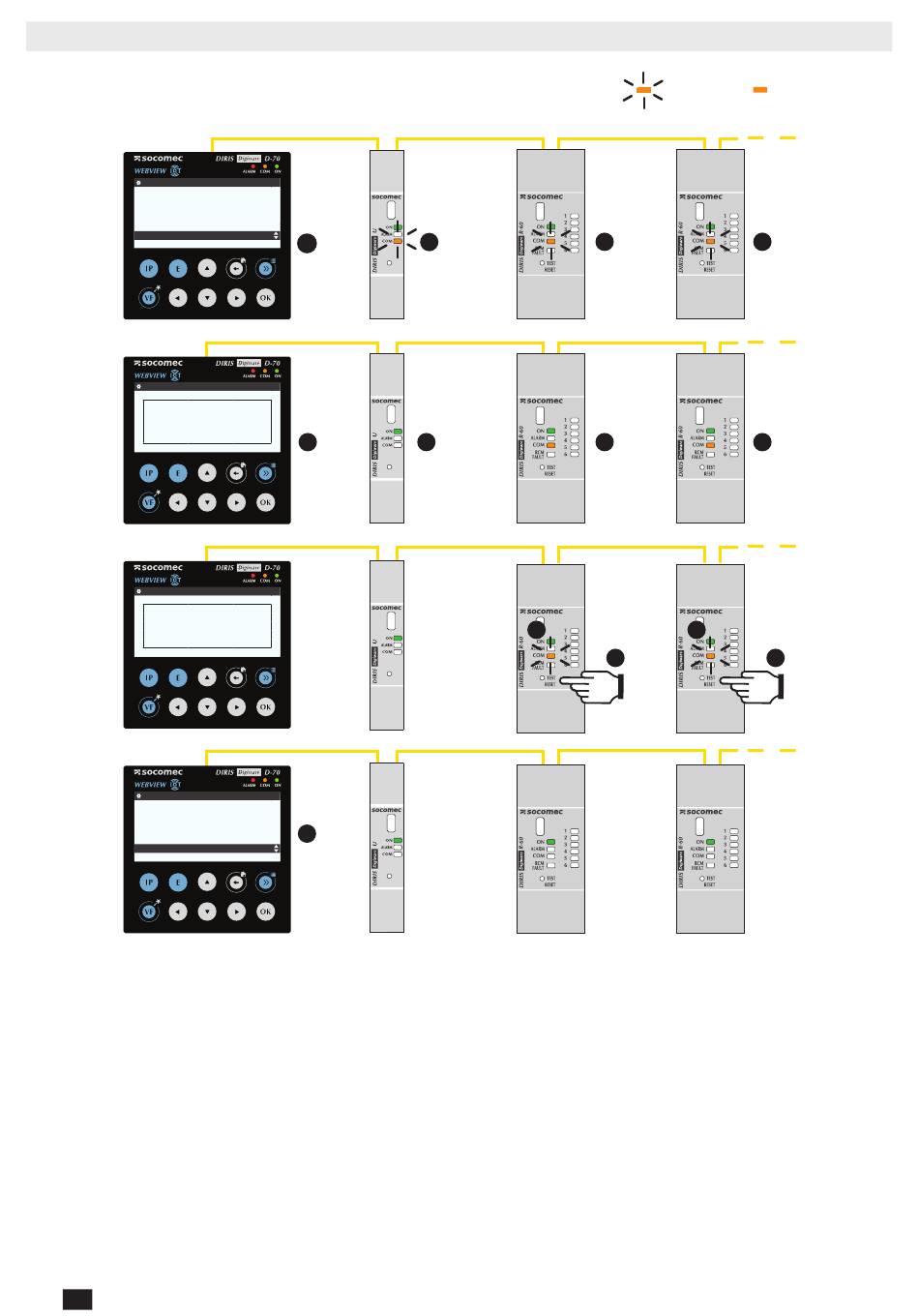

12.2. Automatische Erkennung über Display D-xx
AUTODETECT.
|
STATUS
FOUND / CONFLICT
DIGIWARE ADDRESSING RANGE
METHOD
START
AUTODETECT.
|
ADDRESS CONFLICTS DETECTED!
PRESS THE AUTOADDRESS BUTTON ON ALL
NON-BLINKING DEVICES TO SOLVE THE CON-
FLICTS .
AUTODETECT.
|
ADDRESS CONFLICTS DETECTED!
PRESS THE AUTOADDRESS BUTTON ON ALL
NON-BLINKING DEVICES TO SOLVE THE CON-
FLICTS .
AUTODETECT.
|
STATUS
FOUND / CONFLICT
DIGIWARE ADDRESSING RANGE
METHOD
START
1. Option PARAMETERS (Parameter) aufrufen (Passwort: 100), dann AUTODETECT SERIAL DEVICES (serielle Geräte
automatisch erkennen) wählen. Zum Starten der automatischen Erkennung auf START und dann auf OK klicken.
2. Die COM-LEDs aller Geräte blinken während des Vorgangs synchron. Wenn die COM-LEDs nicht blinken, liegt ggf. ein
Konfigurationsproblem vor (z. B. Nichtübereinstimmung der Baudrate zwischen Gateway M-xx und Slave-Gerät).
3. Nach ca. 1 Minute erscheint eine Meldung im Display D-xx mit den erkannten Adressierungskonflikten. Dabei leuchten die
COM-LEDs der vom Konflikt betroffenen Slave-Geräte. Dies ist völlig normal und zeigt an, dass Adressierungskonflikte
erkannt wurden, da sich mehrere Geräte eine Modbus-Adresse teilen (gleiche Werkseinstellungen).
4a/5a. Die vordere Taste der Slave-Geräte mit kontinuierlich leuchtender COM-LED mindestens 2 Sekunden lang drücken.
4b/5b. Die COM-LEDs der Module beginnen erneut zu blinken.
6. Die automatische Erkennung ist abgeschlossen, das Display D-xx zeigt die Anzahl der erkannten Geräte an (3 im gezeigten
Beispiel).
Die COM-LEDs blinken, wenn das D-xx mit den nachgeschalteten Modulen kommuniziert.
68
DE
Digiware
U-xx
STOPPED
000 / 000
001 : 247
FAST
1
3
≤ 120 sec
STOPPED
003 / 000
6
001 : 247
a
FAST
Flashing LED
R-60
2
3
4
b
Press
2 sec.
Stable LED
R-60
2
2
3
3
5
b
4
5
a
Press
2 sec.
DIRIS Digiware RCM - 551066A - SOCOMEC
