VirtualMonitor kann nur verwendet werden, wenn das Modul DIRIS Digiware U bzw. S der Schutzeinrichtung vorgeschaltet ist

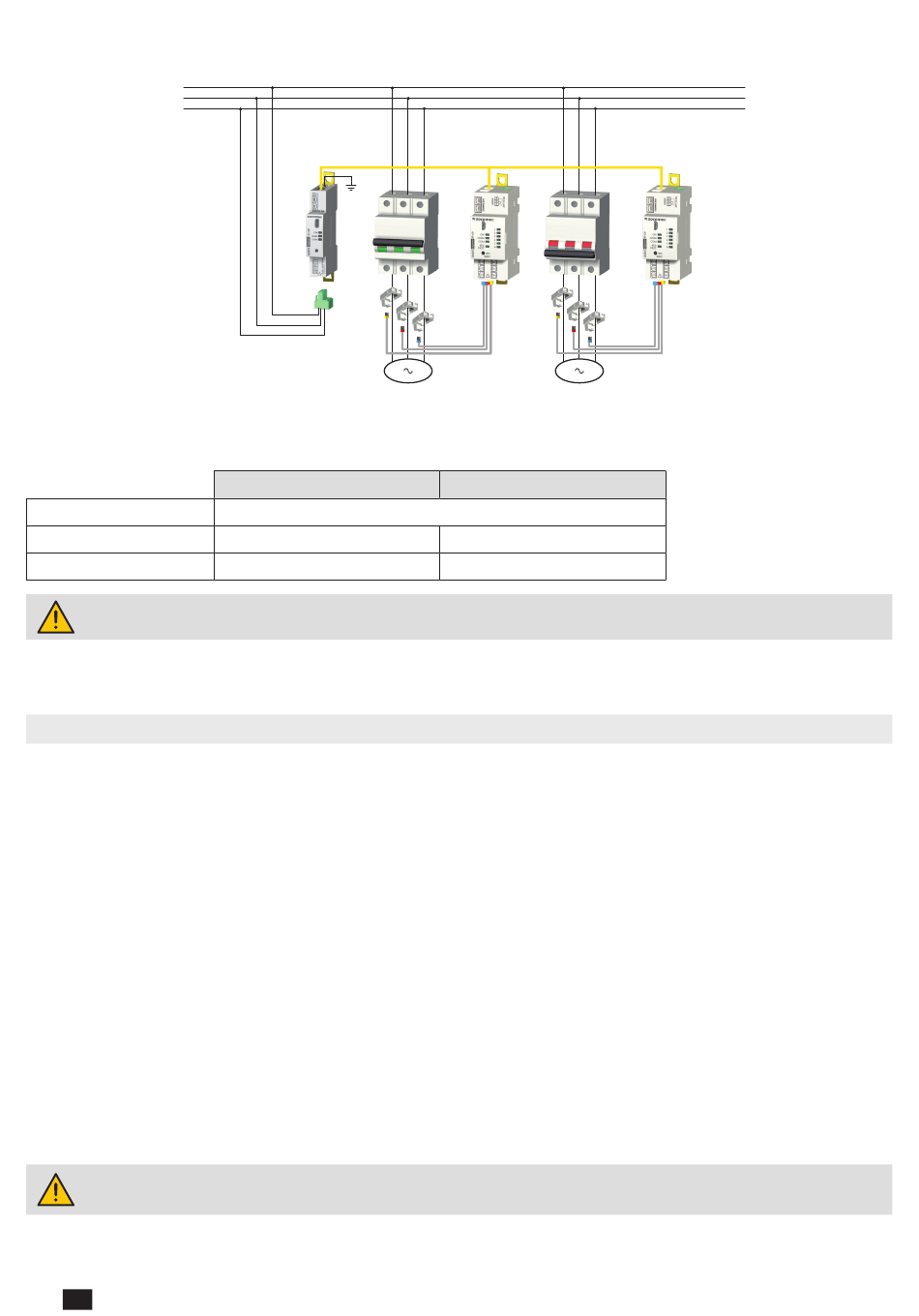

und die iTR-Sensoren nachgeschaltet sind. Diese Konfiguration ist im Schema unten dargestellt:
L1
L2
L3
Durch die Fähigkeit zur Spannungserkennung kann das Modul DIRIS Digiware R-60 anhand der angeschlossenen iTR-Sensoren
die Positionen von Schutzeinrichtungen überwachen. Die folgende Tabelle zeigt hierfür ein Beispiel:
Spannung am Modul U
iTR hat Spannung erkannt
Stellung von MCB
Das Modul DIRIS Digiware R-60 und die iTR-Sensoren können mehrere aufeinander folgende Öffnungen einer
Schutzeinrichtung erkennen, wenn das Intervall zwischen zwei Öffnungen mindestens 200 ms beträgt.
10.1. Auslösung
Wenn die Schutzeinrichtung ein Leitungsschutzschalter oder eine Fehlerstrom-Schutzeinrichtung (RCCB oder RCBO) ist,
kann VirtualMonitor Auslösungen erkennen und zählen.
• Bei der Verwendung eines Leitungsschutzschalters wird eine Auslösung erkannt, wenn die zwei folgenden Bedingungen erfüllt
sind:
- der iTR-Sensor erkennt die Öffnung einer Schutzeinrichtung
- der iTR-Sensor erkennt eine Überlast (der vom iTR-Sensor gemessene Strom übersteigt den „Überlast-Auslösewert",
der standardmäßig auf 120 % von In eingestellt ist) (*)
• Bei der Verwendung eines RCCB wird eine Auslösung erkannt, wenn ein hoher Differenzstrom I
Easy Config System konfigurierten „Auslösewert I
• Bei der Verwendung eines RCBO bestimmt das Gerät, ob die Auslösung wegen eines hohen Ableitstroms oder einer Überlast
erfolgt.
> Ein hoher Ableitstrom ist die Ursache einer Auslösung, wenn:
o der iTR-Sensor die Öffnung eines RCBO erkennt,
o der gemessene Differenzstrom I
(standardmäßig I
> Eine Überlast ist die Ursache einer Auslösung, wenn:
o der iTR-Sensor die Öffnung eines RCBO erkennt,
o der iTR-Sensor eine Überlast erkennt (der vom iTR-Sensor gemessene Strom übersteigt den „Überlast-
Auslösewert", der standardmäßig auf 120 % von In eingestellt ist) (*)
(**) Damit die VirtualMonitor-Funktion einwandfrei arbeitet, muss der Bemessungsstrom im Konfigurationsmenü
„Loads" unbedingt korrekt eingestellt sein.
58 DE
MCB 1
Ja, z. B. 230 V L-N gemessen
Ja
Geschlossen
" überschreitet (standardmäßig I
Δ
den in Easy Config System konfigurierten „Auslösewert I
Δ
/2).
Δn
MCB 2
Nein
Offen
gemessen wird, der den in
Δ
/2).
Δn
DIRIS Digiware RCM - 551066A - SOCOMEC
" überschreitet
Δ
