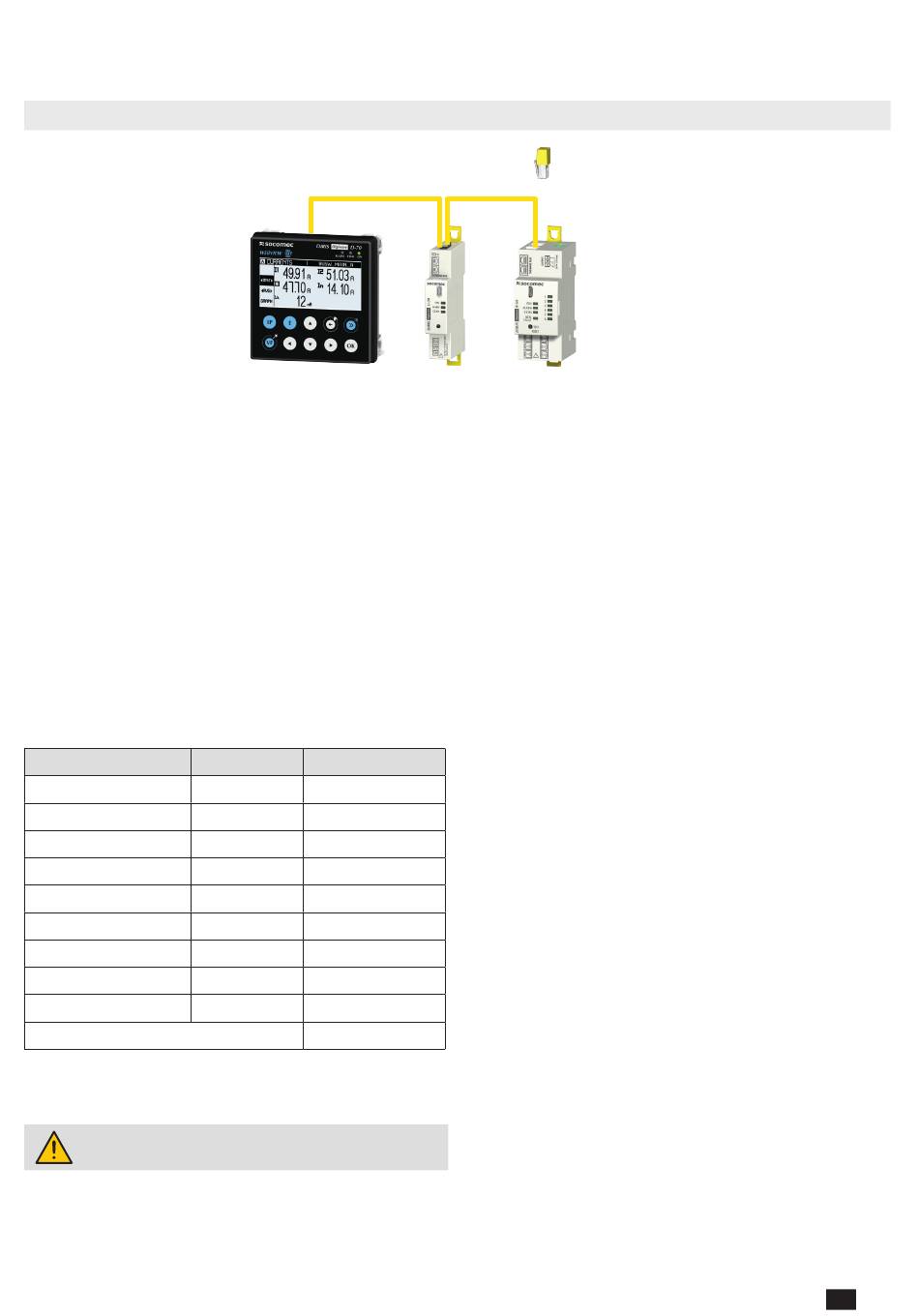

7. DIGIWARE-BUS
7.1. Funktionsprinzip
Das DIRIS Digiware-Differenzstrom-Überwachungssystem umfasst folgende Komponenten:
• Systemdisplay DIRIS Digiware D (oder Gateway DIRIS Digiware M)
• DIRIS Digiware-Spannungsmodul U
• Ein oder mehrere DIRIS Digiware-Module R-60 für die Messung von Differenz- und Lastströmen
• Ein Digiware-Busabschluss (Best.-Nr. 4829 0180). Dieser wird mit den DIRIS Digiware-Geräten Display D, Gateway M und der
Systemschnittstelle C-31 mitgeliefert.
Das DIRIS Digiware-Differenzstrom-Überwachungssystem kann außerdem verbunden werden mit:
• DIRIS Digiware-Module I oder S für zusätzliche Funktionen zur Stromüberwachung oder zur Stromqualität
• DIRIS Digiware-IO-Module für die Verwaltung von digitalen oder analogen Ein-/Ausgängen
7.1.1. Digiware-Bus-Anschlusskabel
LÄNGE (m)
0,06
0,1
0,2
0,5
1
2
3
5
10
50-m-Rolle + 100 Steckverbinder
Zur Minimierung der elektromagnetischen Abstrahlung die kürzest mögliche Kabellänge verwenden.
Die Gesamtlänge darf 100 Meter nicht überschreiten.
Für den Digiware-Bus dürfen ausschließlich
SOCOMEC-Kabel verwendet werden.
DIRIS Digiware RCM - 551066A - SOCOMEC
Digiware Bus
DIRIS Digiware D-70
MENGE
BESTELLNUMMER
1
4829 0189
1
4829 0181
1
4829 0188
1
4829 0182
1
4829 0183
1
4829 0184
1
4829 0190
1
4829 0186
1
4829 0187
4829 0185
Digiware bus
Abschlusswiderstände
terminating resistor
DIRIS Digiware
U-xx
R-60
DE
49
