8.3. Ethernet-Kommunikation
Das Gateway bzw. Display DIRIS Digiware M-50/M-70 bzw. D-50/D-70 können über Ethernet und mehrere Kommunikationsprotokolle
(Modbus TCP, BACnet IP, SNMP v1, v2, v3 und Traps) kommunizieren.

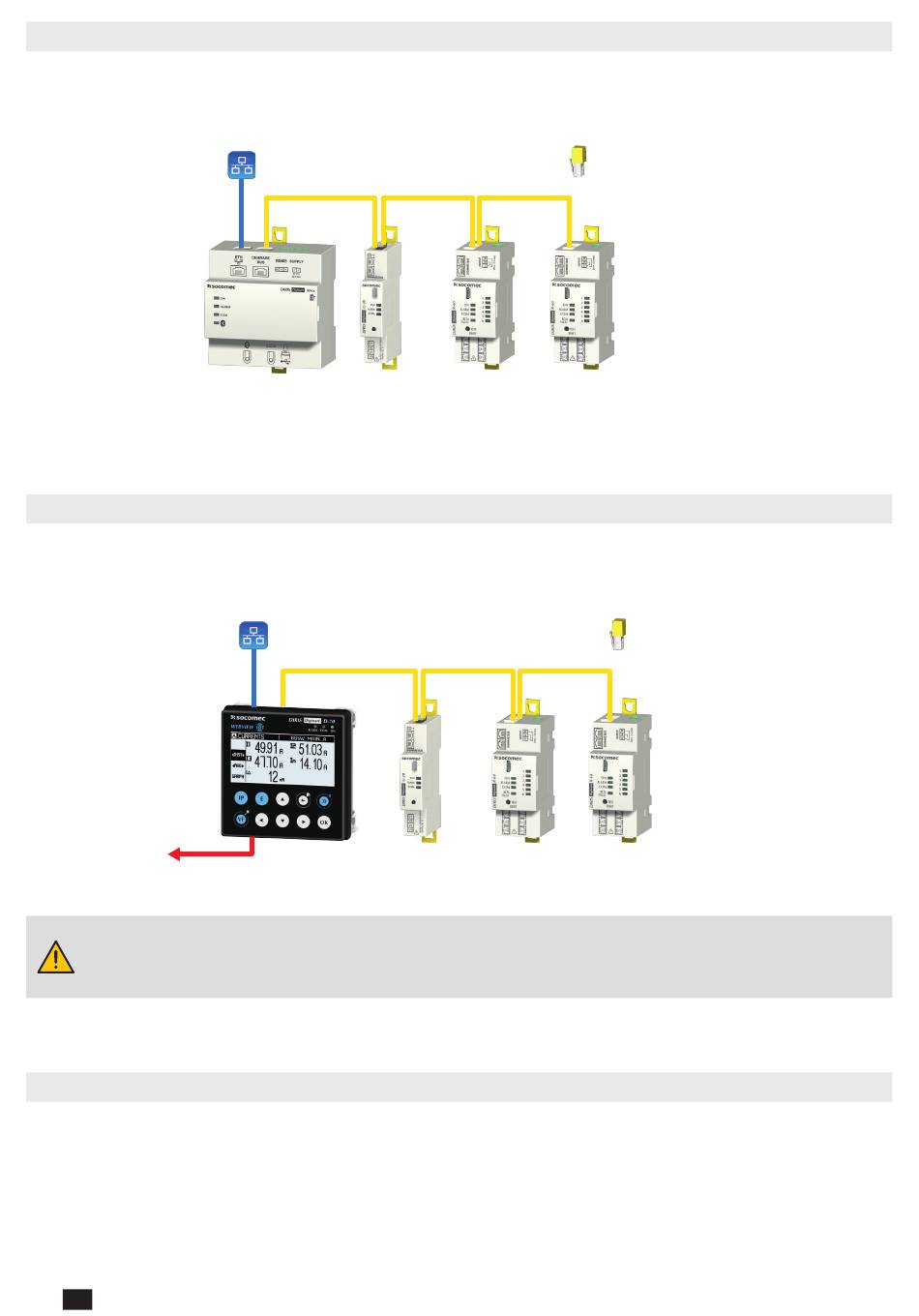

Beispiel einer Architektur mit einem Gateway M-50/M-70:
8.4. Ethernet- und RS485-Kommunikation
Falls das System mit einer zweiten SPS über RS485 kommunizieren muss, können Gateway M-50/M-70 und Display D-50/D-70
als RS485-Slaves konfiguriert werden, damit sie zusätzlich zum Ethernet-Bus auch über den RS485-Bus kommunizieren können.
Beispiel einer Architektur mit einem Display D-50 oder D-70:
RS485
DIRIS Digiware D-50/D-70
Folgende Regeln müssen beachtet werden:
- Am Anfang der RS485-Verbindung muss ein 120-Ω-Widerstand hinzugefügt werden.
- Am Ende der RS485-Verbindung muss ein 120-Ω-Widerstand hinzugefügt werden
- Am Ende des Digiware-Bus muss ein Abschlusswiderstand hinzugefügt werden
8.5. Kommunikationstabellen
Die Kommunikationstabellen und die zugehörigen Erläuterungen sind verfügbar in der DIRIS Digiware- Dokumentation auf der
SOCOMEC-Website:
www.socomec.com/operating-instructions_en.html
54
DE
Digiware Bus
M-50/M-70
U-xx
R-60
R-60
Digiware Bus
U-xx
R-60
Digiware bus
Abschlusswiderstände
terminating resistor
DIRIS Digiware
Digiware bus
Abschlusswiderstände
terminating resistor
DIRIS Digiware
R-60
DIRIS Digiware RCM - 551066A - SOCOMEC
