4.2.6. Flexible TF-Stromsensoren
Flexible TF-Stromsensoren beruhen auf dem Rogowski-Prinzip und decken einen großen Strombereich ab ohne Sättigung.
Ihre flexible Konstruktion und das leicht zu öffnende System ermöglichen eine schnelle Installation in Schaltanlagen.
Dadurch eignen sie sich besonders gut für das Hinzufügen von Messpunkten in bestehenden Anwendungen, besonders bei
begrenztem Platzangebot.
Die sichere Verschlusstechnik verhindert das unbeabsichtigte Öffnen der Rogowski-Spule. Durch den spezifischen Anschluss
werden sie vom DIRIS Digiware R-60 erkannt. Dies garantiert eine hohe Gesamtgenauigkeit der Messkette.
4.2.6.1. Produktprogramm
Es sind sechs Modelle verfügbar, die einen großen Strombereich bis 6000 A und verschiedene Öffnungsformen und -größen
abdecken. Dazu zählt ein kompakter und eigenversorgter Integrator für die Umwandlung des Stromsignals.
Ø (MM)
I NENN. (WECHSELSTROM)
BESTELLNUMMER

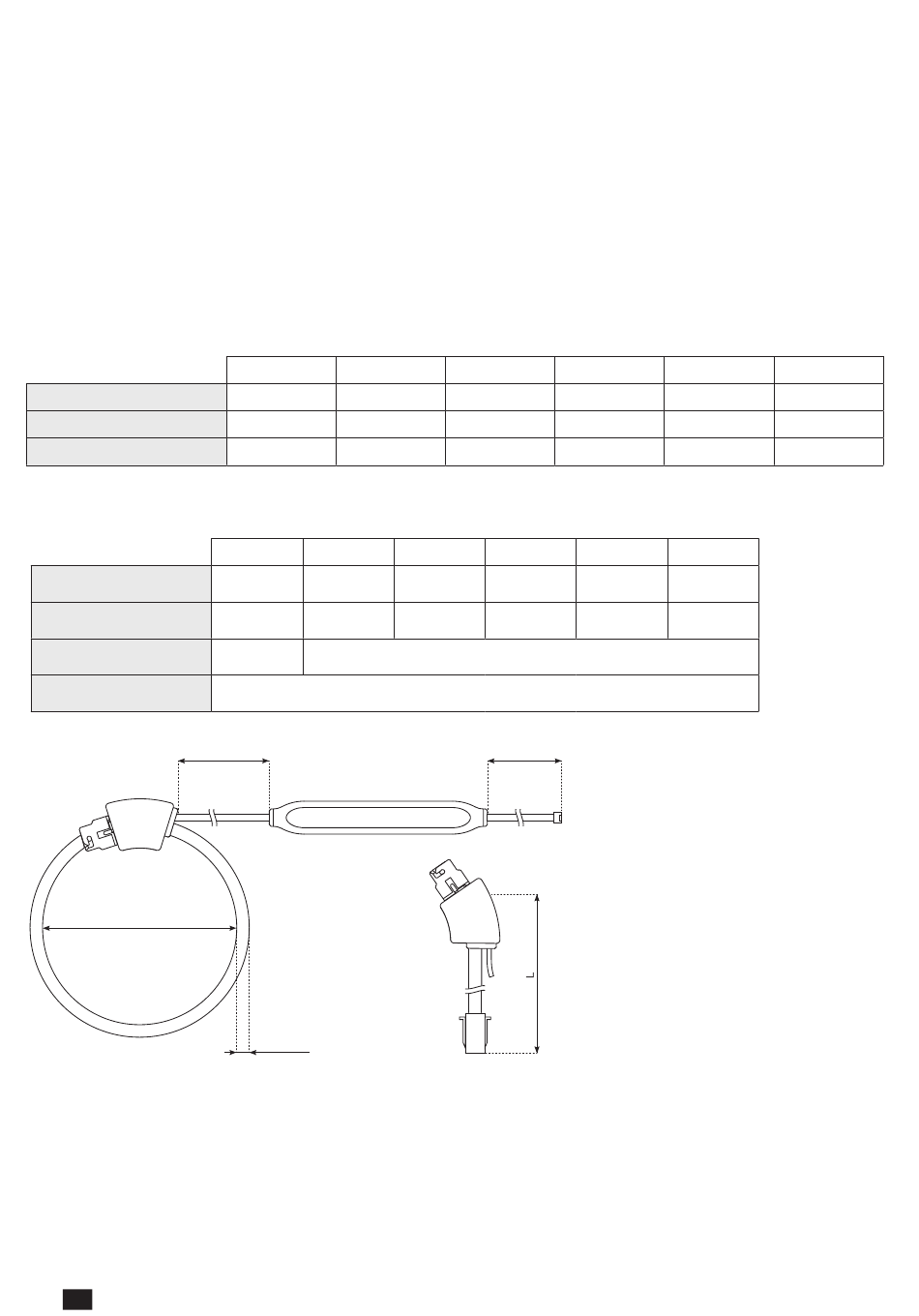

4.2.6.2. Abmessungen
Abmessungen in Zoll/mm
DURCHMESSER D
LÄNGE L
DURCHMESSER X
INTEGRATOR
D
26
DE
TF-40
TF-80
40
100 ... 400A
150 ... 600A
4829 0573
4829 0574
TF-40
TF-80
1,57
3,15
40
80
4,96
9,88
126
251
0,28
7
39.4
1000
X
TF-120
80
120
400 ... 2000A
4829 0575
TF-120
TF-200
4,72
7,87
120
200
14,84
24,72
377
628
0,33
8,4
8,04 x 0,75 x 0,6
128 x 19 x 15
39.4
1000
TF-200
TF-300
200
300
600 ... 4000A
1600 ... 6000A
4829 0576
4829 0577
TF-300
TF-600
11,81
23,62
300
600
37,09
74,21
942
1885
DIRIS Digiware RCM - 551066A - SOCOMEC
TF-600
600
1600 ... 6000A
4829 0578
