6.3. Differenzstromwandler und Stromsensoren anschließen

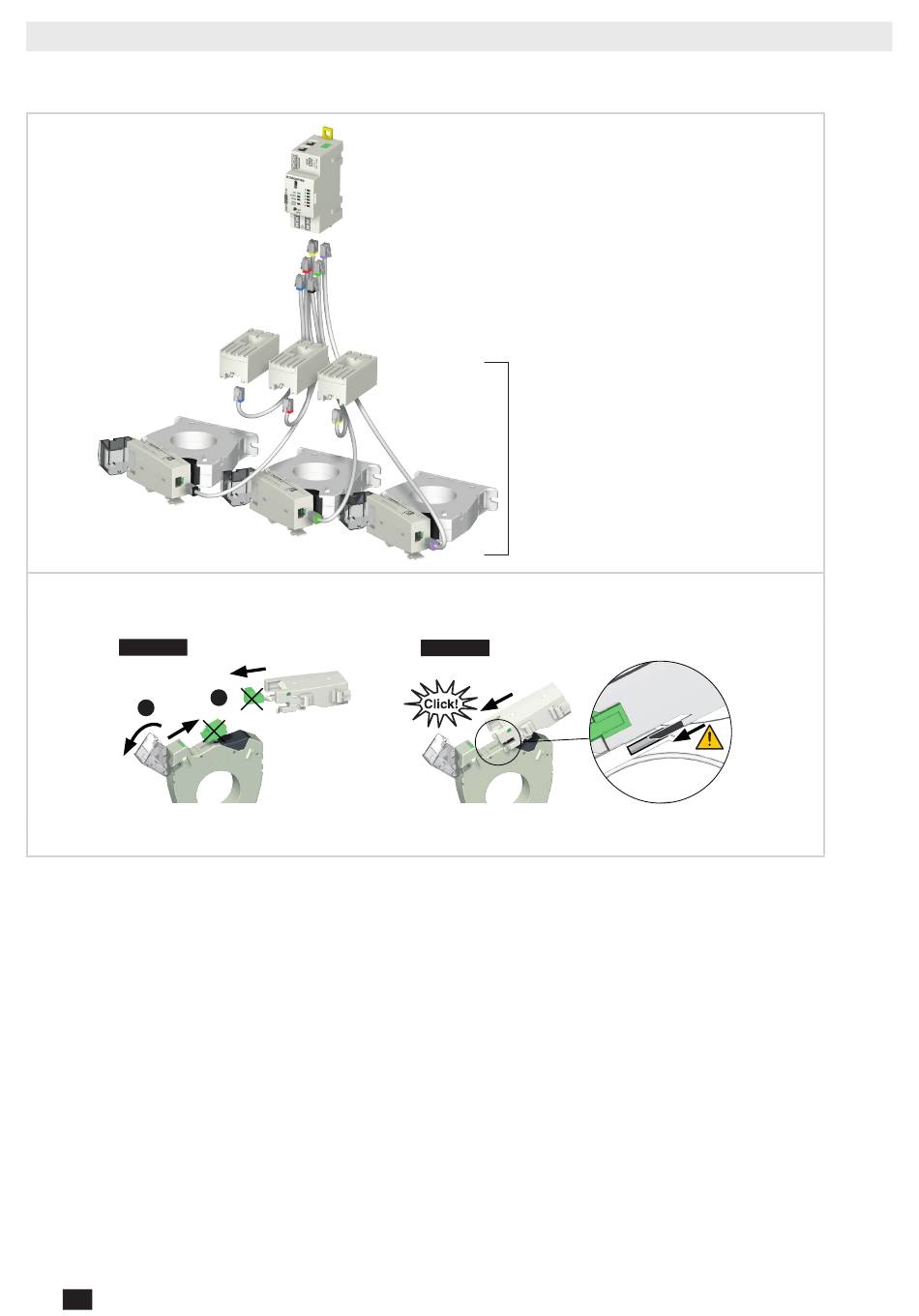

6.3.1. Anschlussplan
Montage auf Differenzstromwandler ΔIC (*)
SCHRITT 1
1
(*) Die direkte Montage auf einem Differenzstromwandler ΔIC ist nur möglich bei mit einem Durchmesser von mindestens 30 mm.
Wichtig:
• Für den Anschluss der Stromsensoren oder Differenzstromwandler ausschließlich SOCOMEC- oder gleichwertige Kabel
verwenden: Typ RJ12, ungekreuzt, twisted pair, ungeschirmt, 600 V, -10 °C / +70 °C gemäß IEC 61010-1 Version 3.0.
• Es wird empfohlen, alle Stromsensoren in derselben Richtung zu installieren.
• Immer zuerst Eingang I01 anschließen.
44
DE
DIRIS Digiware R-60
2
Stromsensoren TE/TR/iTR/TF
und Differenzstromwandler
SCHRITT 2
DIRIS Digiware RCM - 551066A - SOCOMEC
