4.2.2. Adapter DIRIS Digiware T-10
Der RJ12-Adapter T-10 ermöglicht die Wandlung und Analyse des Signals zwischen dem Ausgang des Differenzstromwandlers
(Differenzstromwandler ΔIC, Durchmesser 15 mm und größer, ΔIP-R, WR und TFR) und dem DIRIS Digiware-Modul R-60.
Der Adapter kann direkt auf einen Differenzstromwandler ΔIC (Durchmesser ≥ 30 mm) montiert werden oder auf eine
DIN-Schiene oder Grundplatte für andere Differenzstromwandler (ΔIC mit Durchmesser 15 mm, ΔIP-R, WR und TFR).
Alle Anschlussteile für sämtliche Anwendungen werden mitgeliefert.
Adapter nicht in der Nähe von oder mit Kontakt zu stromführenden Teilen montieren oder in der Nähe von
Schaltern oder anderen Geräten die eine gefährliche Spannung führen.

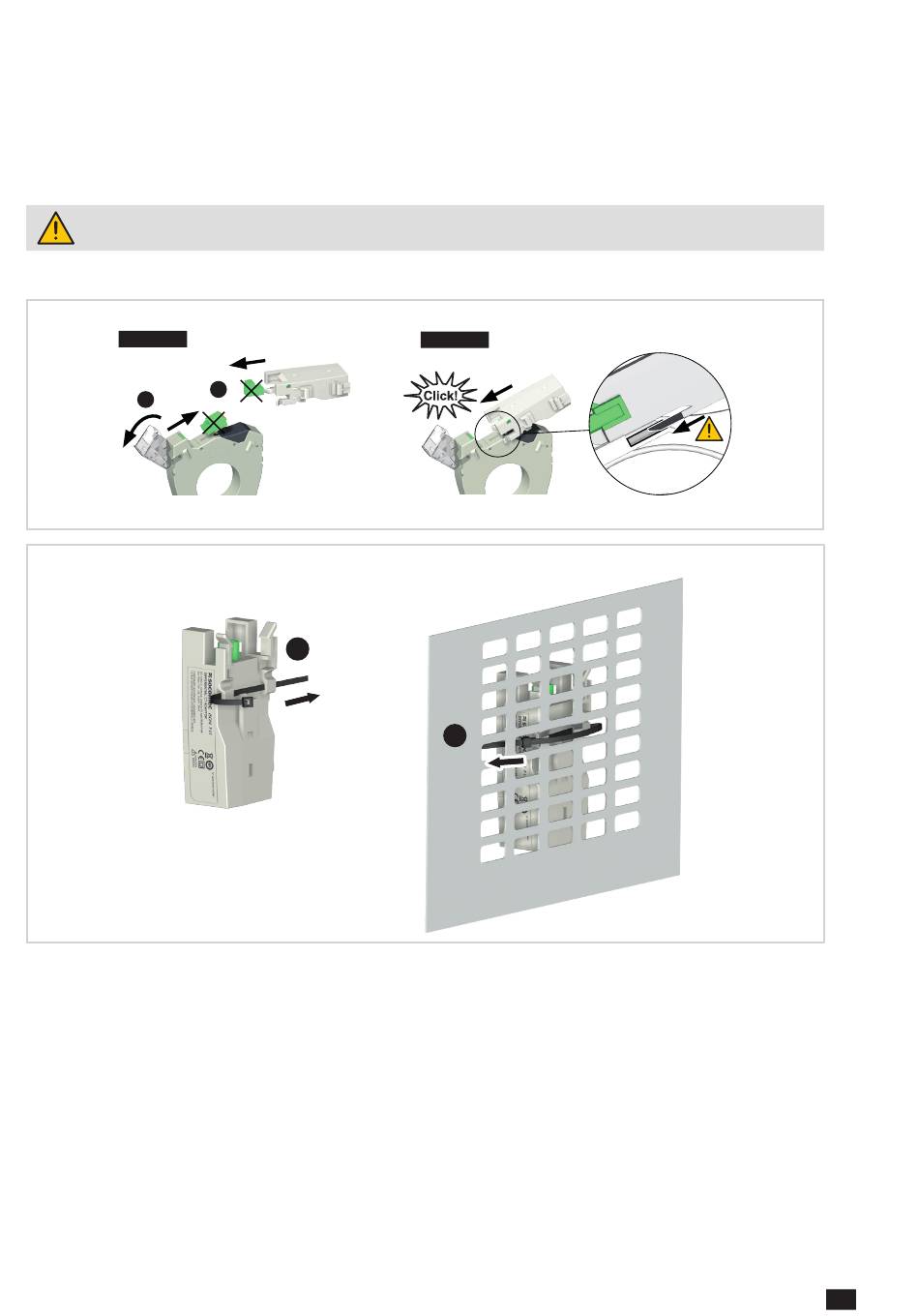

Montage auf Differenzstromwandler ΔIC (*)
SCHRITT 1
1
(*) Die direkte Montage auf einem Differenzstromwandler ΔIC ist nur möglich bei mit einem Durchmesser von mindestens 30 mm.
Montage auf Grundplatte
DIRIS Digiware RCM - 551066A - SOCOMEC
2
1
SCHRITT 2
2
