5.5. Teilbare TR/iTR-Sensoren einbauen

5.5.1. Montage auf Kabel

1

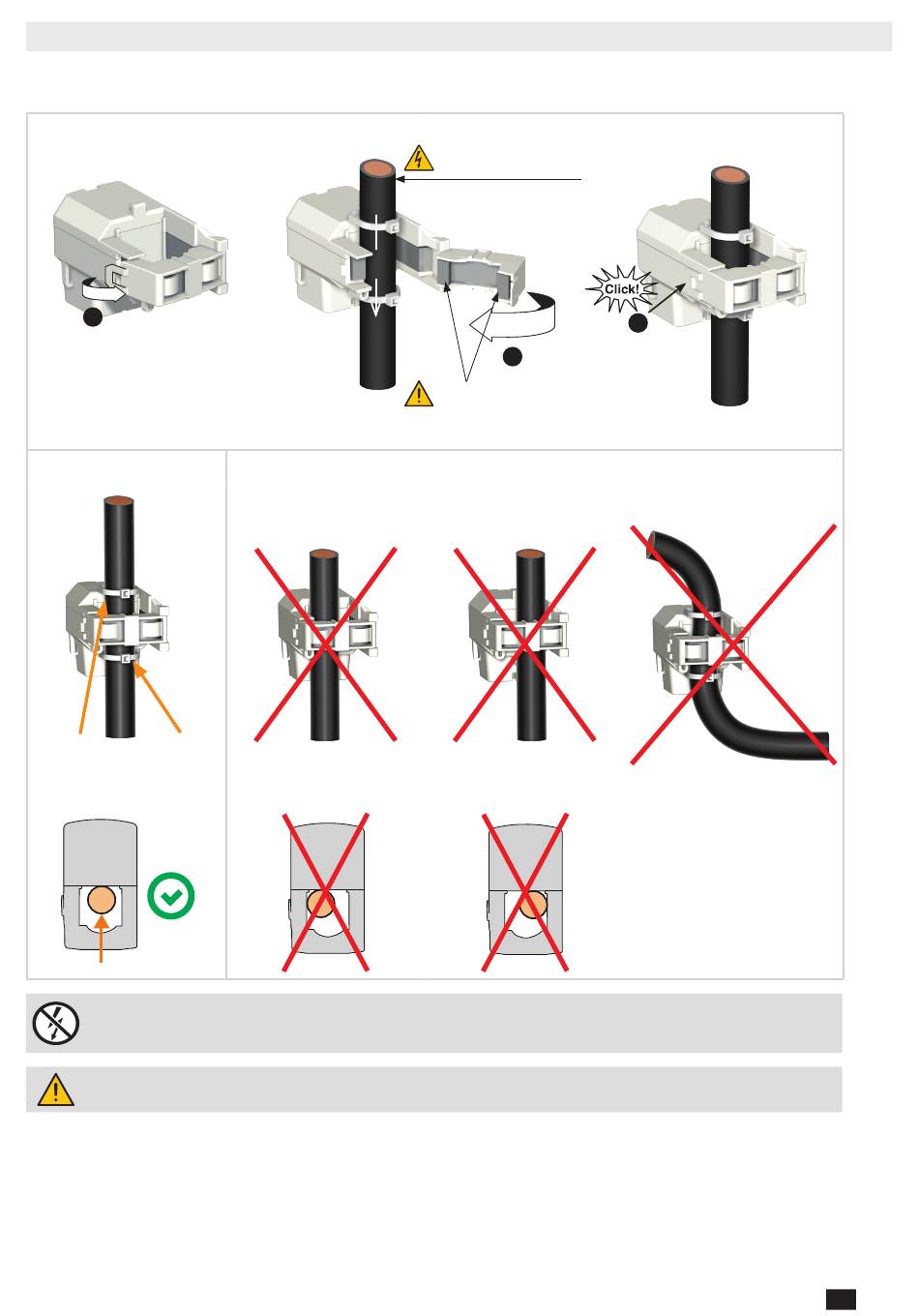

Korrekte Installation

Kabel mit Kabelbindern
in der Öffnung
befestigen
NICHT-ISOLIERTE Leiter, die GEFÄHRLICHE SPANNUNG führen, dürfen keinesfalls angeklemmt oder
herausgezogen werden, da sie zu einem Stromschlag, zu Verbrennungen oder zu einem Lichtbogen führen
können. Ref. IEC 61010-2-032
Vor dem Schließen des TR-Sensors sicherstellen, dass der Luftspalt sauber ist (keine Verunreinigung oder
Korrosion).
DIRIS Digiware RCM - 551066A - SOCOMEC
Nur an isolierte
300-V-Kabel anbauen!
