4.2. Zugehörige Stromsensoren und -wandler
An das Modul DIRIS Digiware R-60 können verschiedene Stromsensoren angeschlossen werden:
Differenzstromwandler zur Messung von Differenzströmen
• Durchsteckwandler (ΔIC)
• Teilbare Wandler (∆IP-R)
• Rechteckwandler (WR, TFR)
Stromsensoren zur Messung von Lastströmen
• Durchsteckwandler (TE)
• Teilbare Sensoren (TR/iTR) oder flexible Sensoren (TF).
Die Sensoren und Differenzstromwandler sind geeignet für jede Art von neuer oder bestehender Hochstromanlage. Sie werden
über eine spezifische RJ12-Verbindung mit dem DIRIS Digiware R-60 verbunden. Diese Art von Verbindung ermöglicht ein
schnelles Anschließen ohne Verkabelungsfehler. Stromsensortyp und -bemessung werden vom DIRIS Digiware-Modul R-60
automatisch erkannt. Ihre Kombination gewährleistet die Gesamtgenauigkeit von DIRIS Digiware und der Stromsensormesskette
über einen großen Strommessbereich.

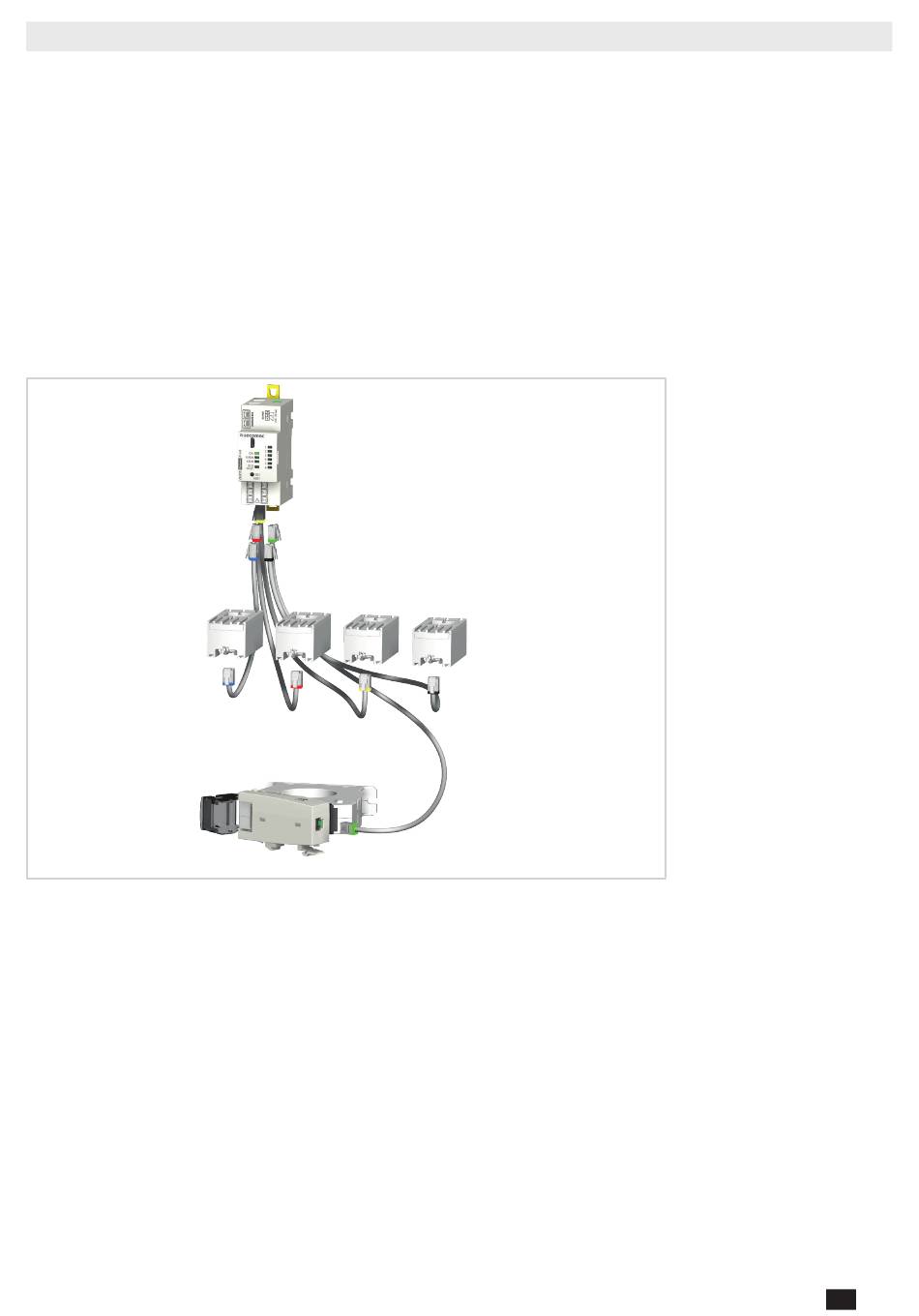

Differenzstromwandler ΔIC,
Adapter DIRIS
Digiware T-10
Wichtig:
Zum Anschluss der Stromsensoren dürfen ausschließlich SOCOMEC-Kabel folgenden Typs verwendet werden: RJ12, ungekreuzt,
twisted pair, ungeschirmt, 600 V,
-10 °C / +70 % rel. Feuchte gem. IEC 61010-1 Version 3.0. Es wird empfohlen, alle Stromsensoren in derselben Richtung zu
installieren.
Anschlusskabel für Stromsensoren:
* Die Verkabelung darf eine maximale Länge von 10 Metern nicht überschreiten.
DIRIS Digiware RCM - 551066A - SOCOMEC
DIRIS Digiware R-60
ΔIP-R, WR und TFR
Stromsensoren
TE, TR/iTR, TF
