12. autoCorreCt teChnoloGie: automatiSChe
erkennunG unD korrektur Von
VerkaBelunGSfehlern
Die AutoCorrect Technologie ermöglicht die Erkennung und potenzielle Softwarekorrektur von Verkabelungsfehlern

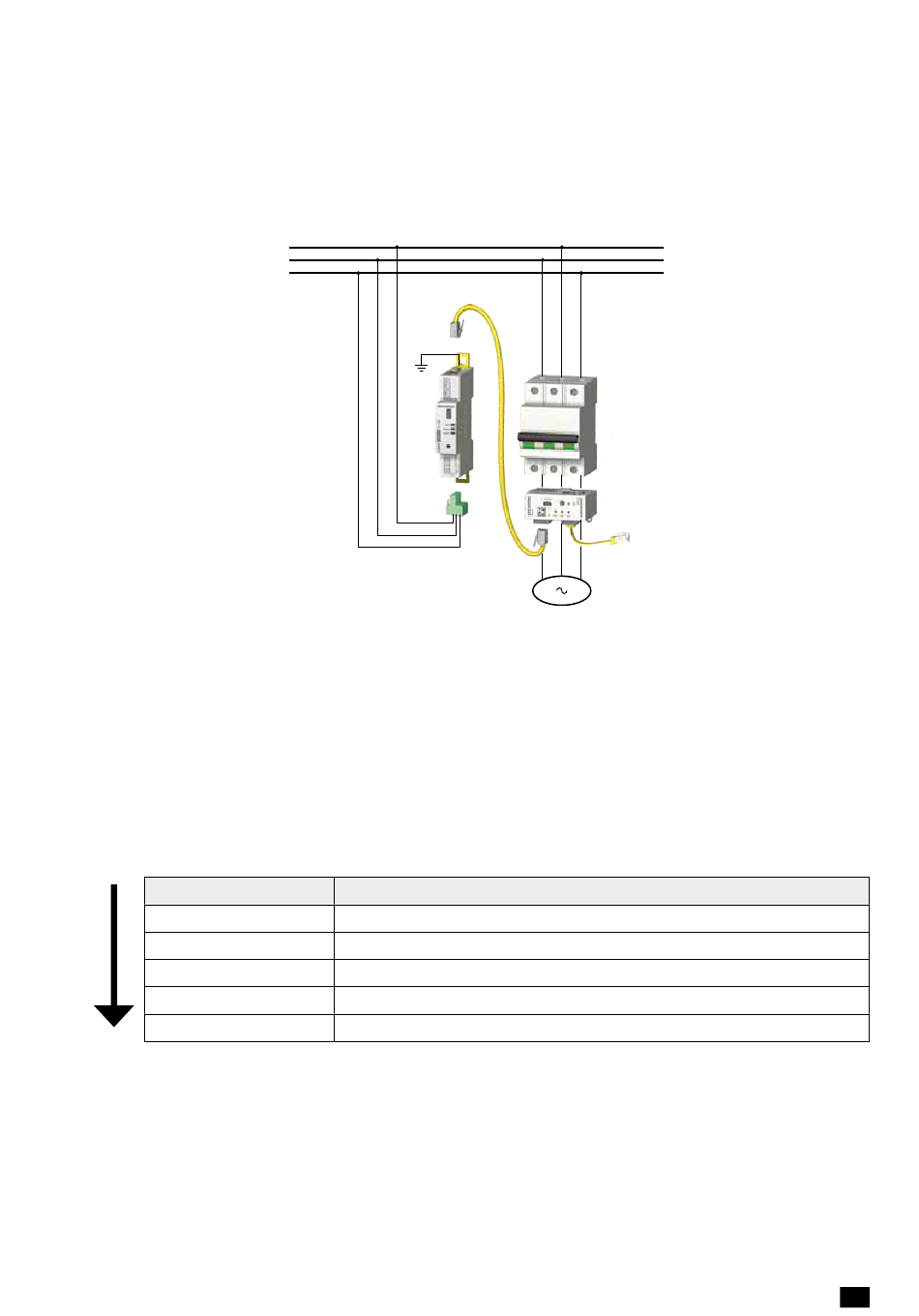

wie eine Phasenumkehrung der Stromeingänge des DIRIS Digiware S Moduls. Ein solcher Fall ist im Schema unten
dargestellt:
• Änderung der Phasenverknüpfung über die Taste an der Vorderseite des Geräts
Durch Drücken der Taste an der Vorderseite des DIRIS Digiware S Moduls für die Dauer von 5s werden automatisch
Verkabelungsfehler korrigiert bzw. der Bediener wird über eine LED-Sequenz über den physikalischen Anschluss zwischen den
Stromeingängen des Geräts und den Netzwerkleitungen informiert.
Nach der Aktivierung der AutoCorrect Funktion über besagte Taste blinken die LEDs I01, I02 und I03 in einer spezifischen
Sequenz:
Einmal Blinken bedeutet, dass der Stromeingang mit Netzwerkleitung 1 verknüpft ist,
Zweimal Blinken bedeutet, dass der Stromeingang mit Netzwerkleitung 2 verknüpft ist,
Dreimal Blinken bedeutet, dass der Stromeingang mit Netzwerkleitung 3 verknüpft ist.
Bsp.: Durch Drücken der Taste an der Vorderseite des Geräts für die Dauer von 5s wird folgende LED-Sequenz ausgegeben:
Stromstärke, eingang
I01, I02, I03
I01
I02
I03
I01, I02, I03
Sie gibt über folgende Zustände Aufschluss:
Stromeingang I01 ist mit Netzwerkleitung 3 verknüpft
Stromeingang I02 ist mit Netzwerkleitung 2 verknüpft
Stromeingang I03 ist mit Netzwerkleitung 1 verknüpft
DIRIS DIGIWARE - 546420C - SOCOMEC
L1
L2
L3
Blinken
Einmaliges gleichzeitiges Blinken: bezeichnet den Start des AutoCorrect Prozesses
Dreimal
Zweimal
Einmal
Einmaliges gleichzeitiges Blinken: bezeichnet das Ende des AutoCorrect Prozesses
DE
47
