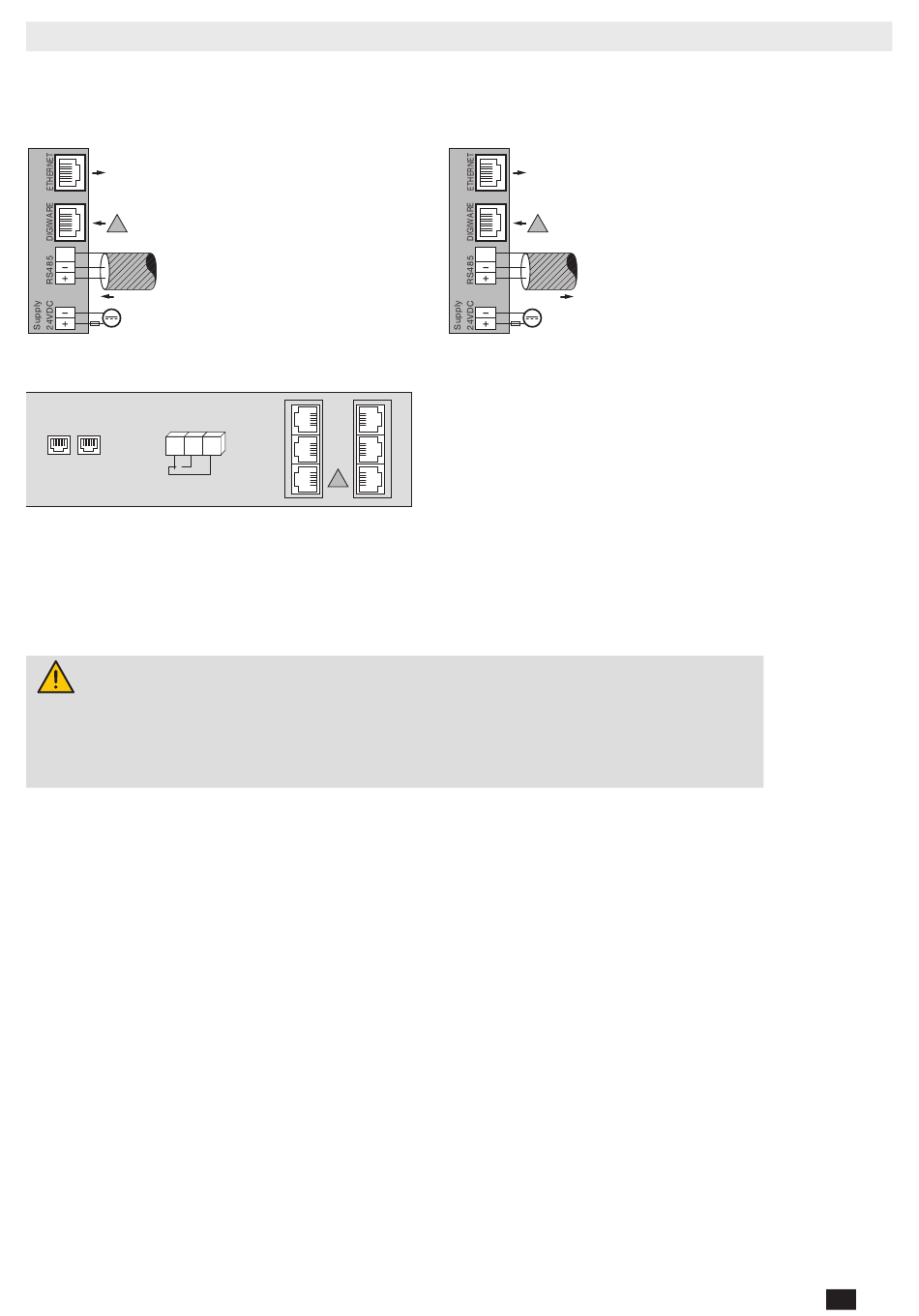

6.2. Beschreibung der Klemmen
Display bzw. Gateway DIRIS Digiware D-50/D-70 bzw. M-50/M-70
• RS485-Master-Modus
ETHERNET
DIGIWARE
!
BUS
LIYCY-CY
NC
MASTER
(20 W max)
Protection 1A gG
DIRIS Digiware R-60
DIGIWARE BUS
OUTPUT
11
14
RJ45
24V (1A MAX)
Digiware-Bus Digiware-Bus-Anschluss zu anderen
Digiware-Geräten
11 – 14 – 12: Alarmrelaisausgang (Sicherung 1 A gG)
I01 – I02 – I03 – I04 – I05 – I06: Anschluss an Adapter T-10
(für Differenzstromwandler) oder Stromsensoren TE/TR/iTR/
TF
WICHTIG:
• Die auf dem Gerät angegebene Hilfsversorgungsspannung beachten: 24 V DC ±10 %.
• Stromversorgung P15 24 V DC mit 15 W Leitung (Best.-Nr. 4829 0120) verwenden oder das
Gerät mit einer Sicherung 1A gG 24 V DC schützen.
• Eine Sicherung 2 A gG an den Netzstromeingängen einbauen.
DIRIS Digiware RCM - 551066A - SOCOMEC
I 01
I 04
12
I 02
I 05
I 03
!
I 06
• RS485-Slave-Modus
ETHERNET
DIGIWARE
!
BUS
LIYCY-CY
NC
SLAVE
(20 W max)
Protection 1A gG
