5. MONTAGE

Die folgenden Abschnitte beschreiben die Montage des DIRIS Digiware-Differenzstrom-Überwachungssystems.

5.1. Sicherheitshinweise

Sicherheitsvorschriften beachten (Kapitel „Gefahren- und Warnhinweise", page 7)

5.2. DIRIS Digiware-Module einbauen

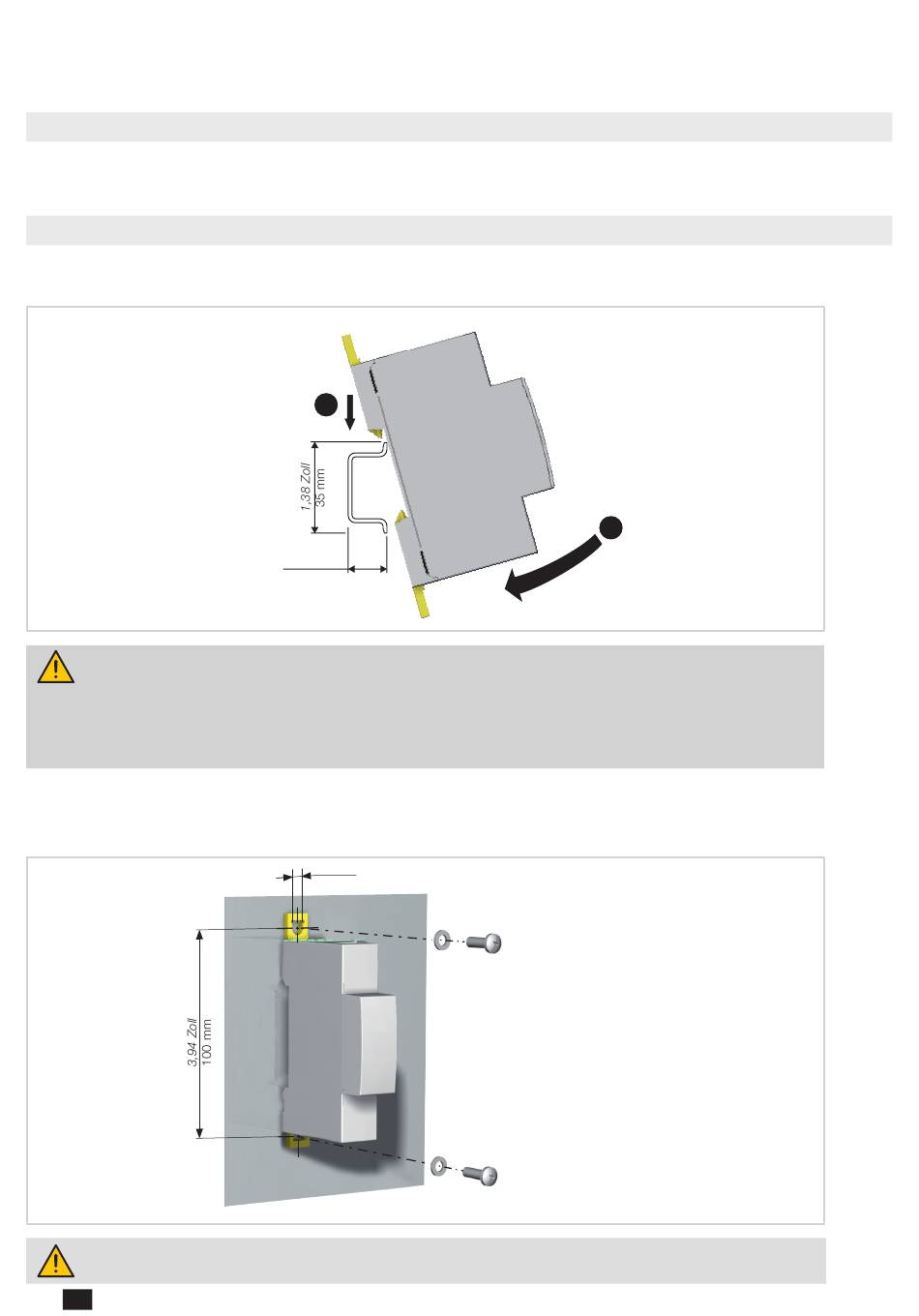

5.2.1. DIRIS Digiware R-60 – Montage auf DIN-Schiene
HINWEIS:
• Bei der Montage des Adapters DIRIS Digiware T-10 auf einer DIN-Schiene darf der Differenzstromwandler
ΔIC nicht am Adapter T-10 montiert werden.
• Sicherstellen, dass die DIN-Schiene geerdet ist.
• Adapter T-10 nicht in der Nähe von oder mit Kontakt zu stromführenden Teilen montieren oder in der Nähe
von Schaltern oder anderen Geräten, die gefährliche Spannung führen.
5.2.2. DIRIS Digiware R-60 – Montage auf Grundplatte
Wenn ein Montagewinkel aus Metall verwendet wird, muss dessen Erdung sichergestellt sein.
28 DE
1
0,29 oder 0,59 Zoll
7,5 oder 15 mm
0,19 Zoll
5 mm
2
Schraubentyp: M4
Anzugsdrehmoment: 0,5 Nm
Durchmesser Unterlegscheibe
0,47 Zoll / 12 mm max.
L
DIRIS Digiware RCM - 551066A - SOCOMEC
