7. DiGiWare-BuS

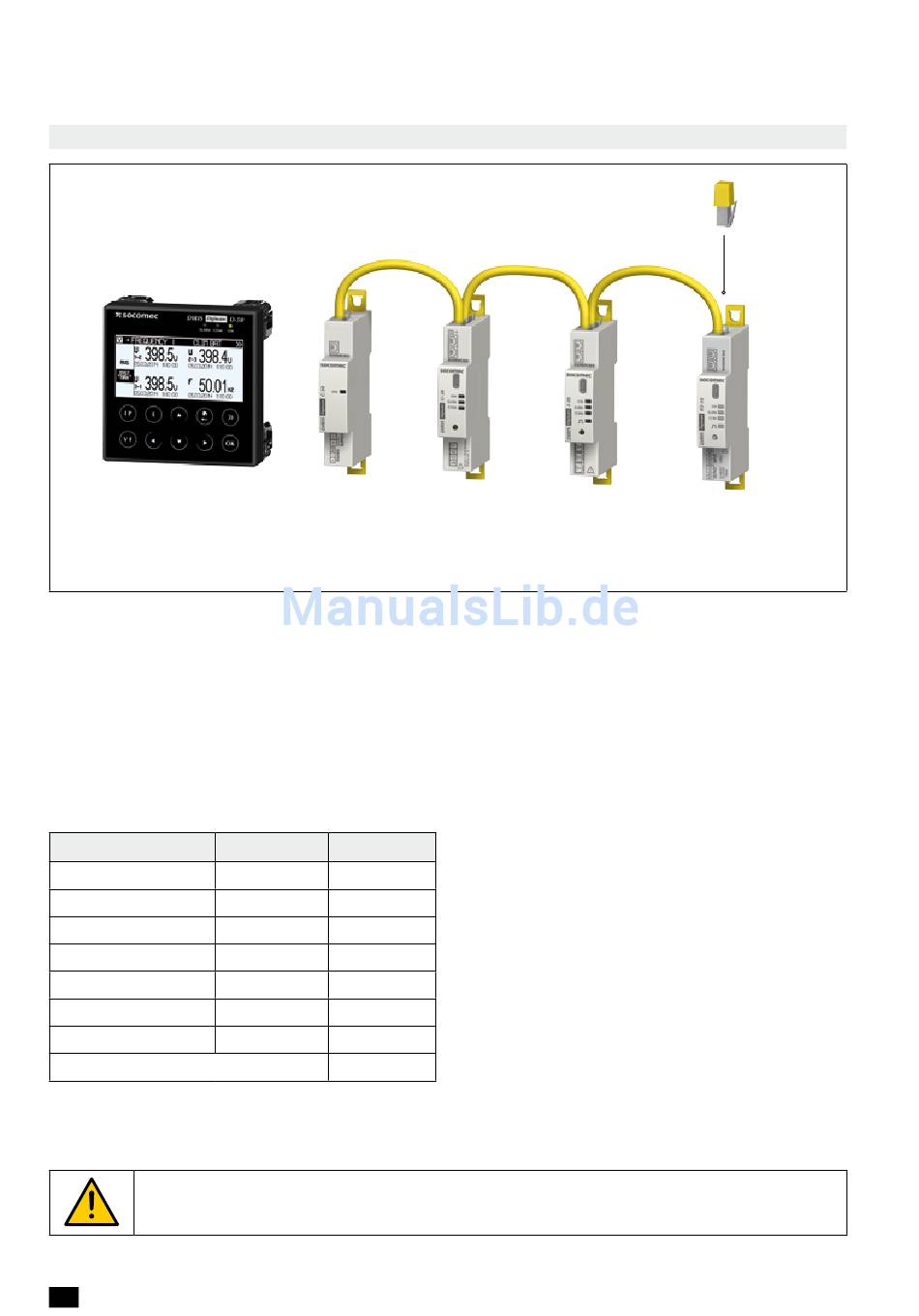

7.1. Funktionsprinzip
Display
DIRIS Digiware D
Das DIRIS Digiware-System umfasst folgende Baugruppen:
• Ein externes Display DIRIS Digiware D oder ein DIRIS Digiware C-31-Systemschnittstellenmodul
• Ein Spannungsmessmodul DIRIS Digiware U
• Ein oder mehrere Strommessmodule DIRIS Digiware I
• Ein oder mehrere DIRIS Digiware IO-Ein-/Ausgangsmodule
• Ein Digiware-Busabschluss (Bestell-Nr. 4829 0180), der am letzten Modul eingesteckt wird. Er wird mit dem
Display DIRIS Digiware D und dem DIRIS Digiware C-31-Systemschnittstellenmodul mitgeliefert.
7 .1 .1 . Digiware-Bus-Anschlusskabel
Länge (m)
0,1
0,2
0,5
1
2
5
10
50-m-Rolle + 100 Stecker
Zur Minimierung der elektromagnetischen Abstrahlung die kürzestmögliche Kabellänge verwenden.
Die max. Gesamtlänge darf 100 Meter nicht überschreiten.
Es dürfen nur SOCOMEC-Kabel für den Digiware-Bus verwendet werden.
44
DE
Digiware-Bus
oder
systemschnittstellenmodul
u-messungsmodul
DIRIS Digiware C-31
DIRIS Digiware U-xx
Menge
Bestellnummer
1
4829 0181
1
4829 0188
1
4829 0182
1
4829 0183
1
4829 0184
1
4829 0186
1
4829 0187
4829 0185
Digiware-Busabschluss
i messungsmodule
messungsmodule io
DIRIS Digiware I-3x
DIRIS Digiware IO-10
DIRIS Digiware I-4x
DIRIS Digiware IO-20
DIRIS Digiware I-6x
DIRIS DIGIWARE - 542 875 E - SOCOMEC
