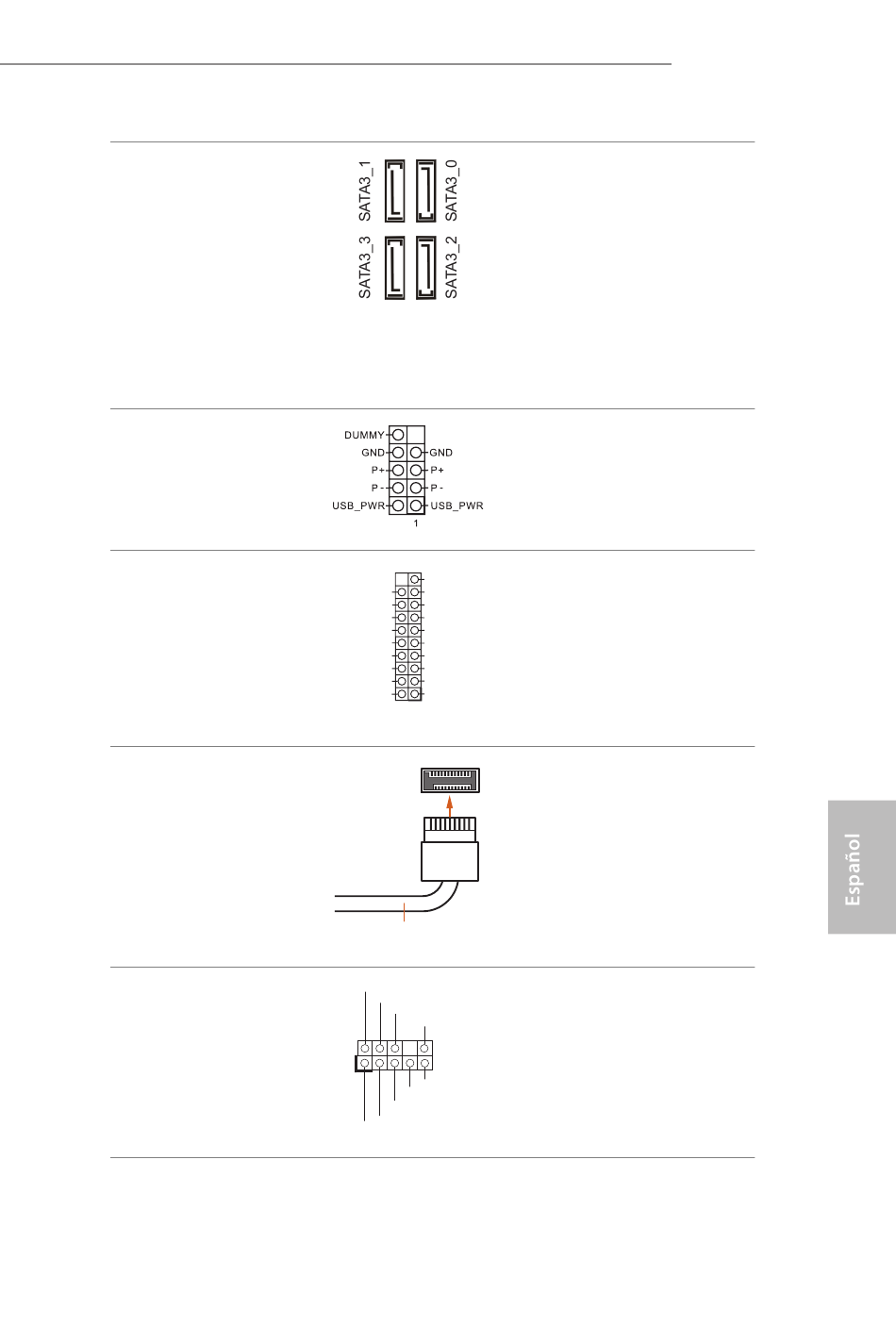

Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, nº 9)
(SATA3_1:
consulte la pág.1, nº 8)
(SATA3_2:
consulte la pág.1, nº 11)
(SATA3_3:
consulte la pág.1, nº 10)
Cabezal USB 2.0
(USB_56 de 9 contactos)
(consulte la pág. 1, nº 6)
Cabezal USB 3.2 Gen1
(USB3_12 de 19 contactos)
(consulte la pág. 1, nº 7)
Base de conexiones USB 3.2
Gen2 de tipo C en el panel frontal
(F_USB3_TC_1 de 20 contactos)
(consulte la pág. 1, nº 12)
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9-pines)
(consulte la pág. 1, nº 16)
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Estos cuatro conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.
Esta placa base de conexiones
USB2.0 en esta placa base. Cada
base de conexiones USB 2.0
admite dos puertos.
Esta placa base tiene otra base
de conexiones. Esta base de
conexiones USB 3.2 Gen1 admite
dos puertos.
Existe una base de conexiones
USB 3.2 Gen2 de tipo C en el
panel frontal en esta placa base.
Esta base de conexiones se utiliza
para conectar un módulo USB 3.2
Gen2 para puertos USB 3.2 Gen2
adicionales.
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
Z590M-ITX/ax
79
