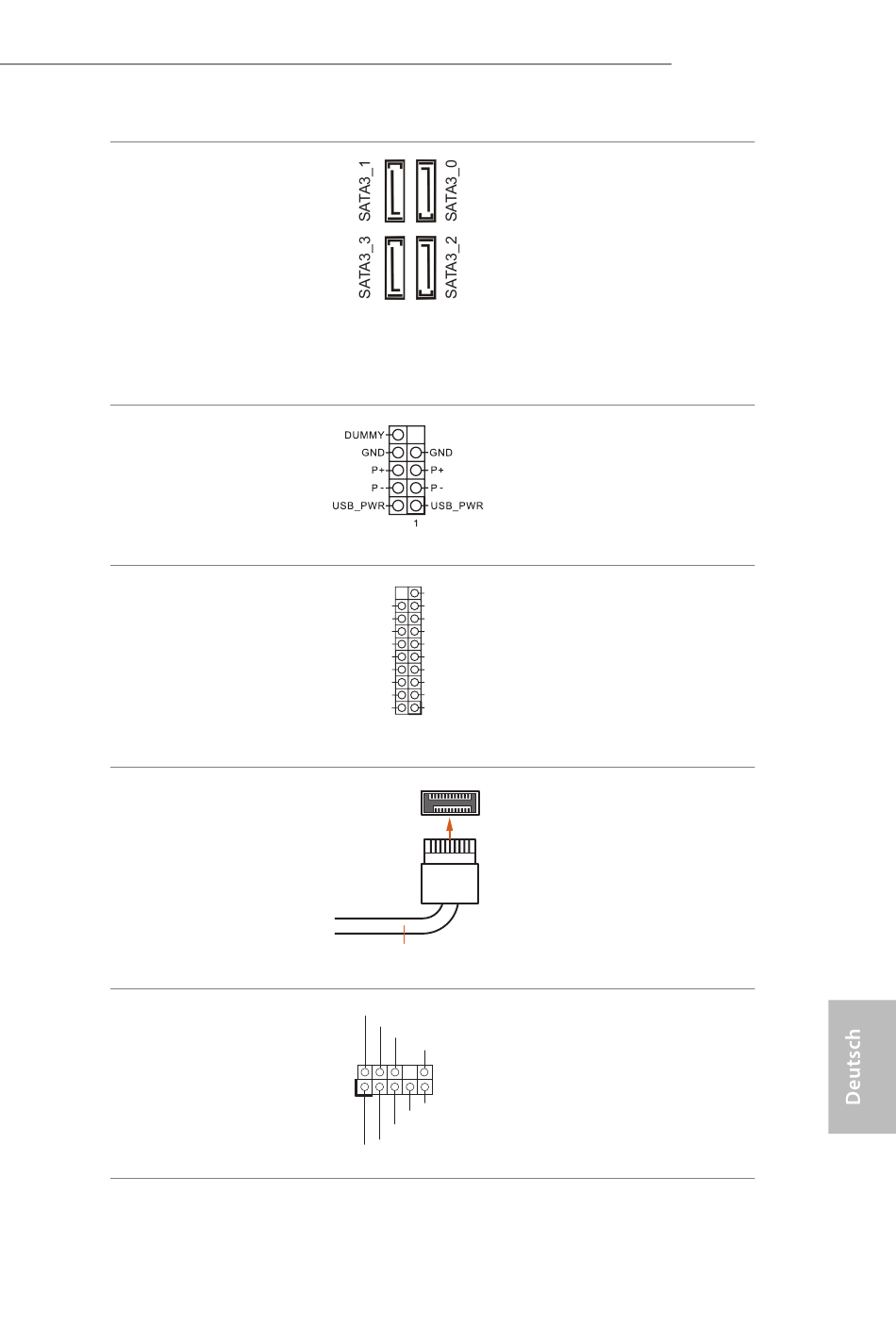

Serial-ATA-III-Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 9)
(SATA3_1:
siehe S. 1, Nr. 8)
(SATA3_2:
siehe S. 1, Nr. 11)
(SATA3_3:
siehe S. 1, Nr. 10)
USB 2.0-Stiftleiste
(9-polig, USB_56)
(siehe S. 1, Nr. 6)
USB 3.2 Gen1-Stiftleiste
(19-polig, USB3_12)
(siehe S. 1, Nr. 7)
Type-C-USB-3.2 Gen2-
Stiftleiste für die
Frontblende
(20-polig, F_USB3_TC_1)
(siehe S. 1, Nr. 12)
Audiostiftleiste
Frontblende
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 16)
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Diese vier SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsgeschwi
ndigkeit bis 6,0 Gb/s.
Es gibt eine USB-2.0-Stiftleiste an
diesem Motherboard. Diese USB
2.0-Stiftleiste unterstützt zwei
Ports.
Es gibt eine Stiftleiste an diesem
Motherboard. Diese USB-3.2-
Gen1-Stiftleiste kann zwei Ports
unterstützen.
Es gibt eine Type-C-USB-3.2
Gen2-Stiftleiste für die
Frontblende an diesem
Motherboard. Diese Stiftleiste
dient dem Anschluss eines
USB-3.2 Gen2-Moduls für
zusätzliche USB-3.2 Gen2-Ports.
Diese Stiftleiste dient dem
Anschließen von Audiogeräten an
der Frontblende.
Z590M-ITX/ax
43
