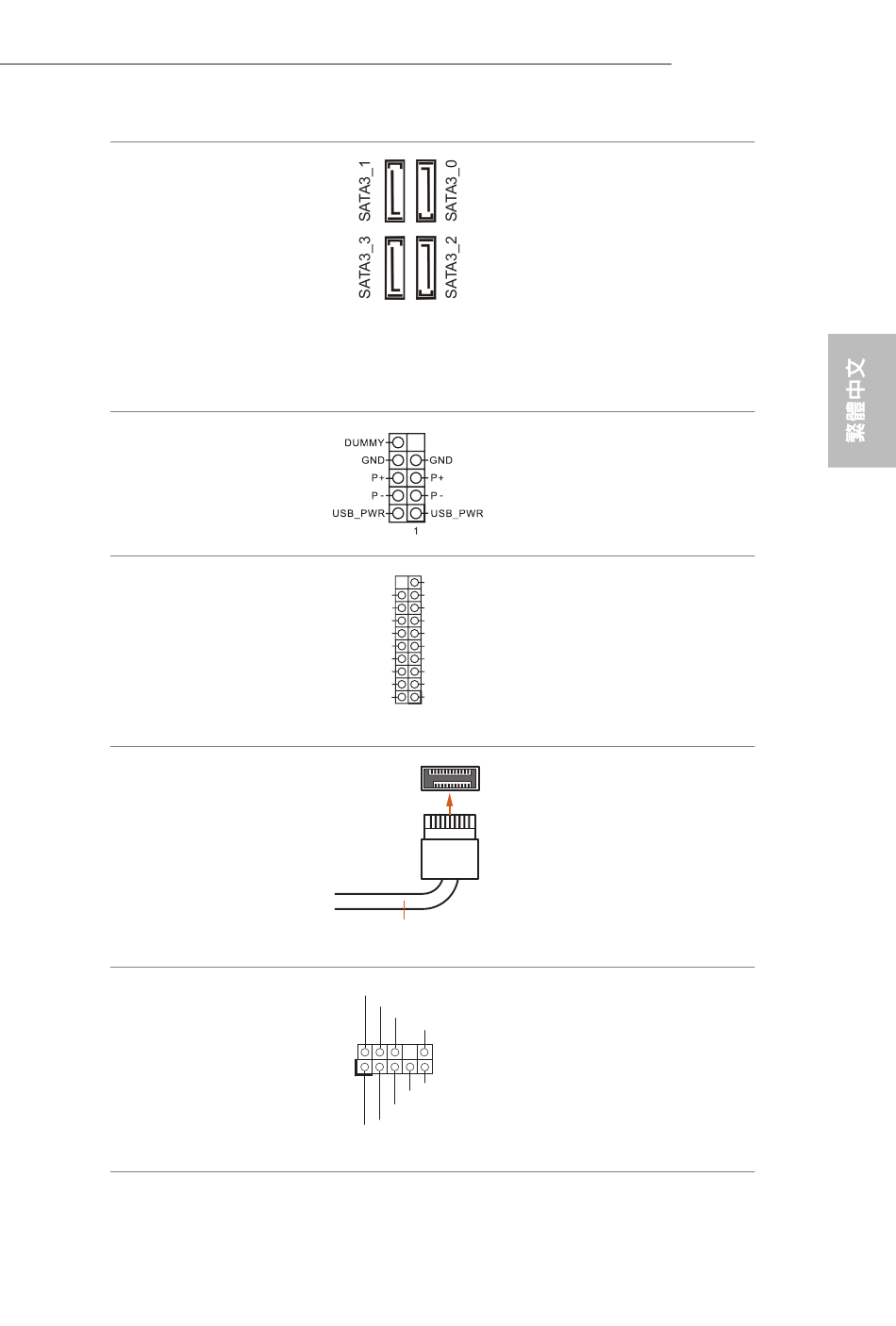

Serial ATA3 接頭
（SATA3_0:
請參閱第 1 頁，編號 9）
（SATA3_1:
請參閱第 1 頁，編號 8）
（SATA3_2:
請參閱第 1 頁，編號 11）
（SATA3_3:
請參閱第 1 頁，編號 10）
USB 2.0 排針
(9-pin USB_56)
（請參閱第 1 頁，編號 6）
USB 3.2 Gen1 排針
(19-pin USB3_12)
（請參閱第 1 頁，編號 7）
前面板 C 類型 USB 3.2
Gen2 排針
(20-pin F_USB3_TC_1)
（請參閱第 1 頁，編號 12）
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號 16）
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
GND
IntA_PA_SSRX+
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
IntA_PB_D-
GND
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
這四組 SATA3 接頭皆支援內部
儲存裝置的 SATA 資料纜線，
最高可達 6.0 Gb/s 資料傳輸率。
此主機板上有一個 USB2.0 排
針。此 USB 2.0 排針皆可支援
兩個連接埠。
此主機板上有一個排針。此
USB 3.2 Gen1 排針皆可支援兩
個連接埠。
本主機板具有一個前面板 C 類
型 USB 3.2 Gen2 排針。此排針
用於連接 USB 3.2 Gen2 模組，
以提供額外的 USB 3.2 Gen2 連
接埠。
本排針適用於連接音訊裝置至
前面板音訊。
