1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo
przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy
wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym
audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich pod-
łączać dla panelu audio AC'97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek
Control i wyreguluj "Głośność nagrywania".

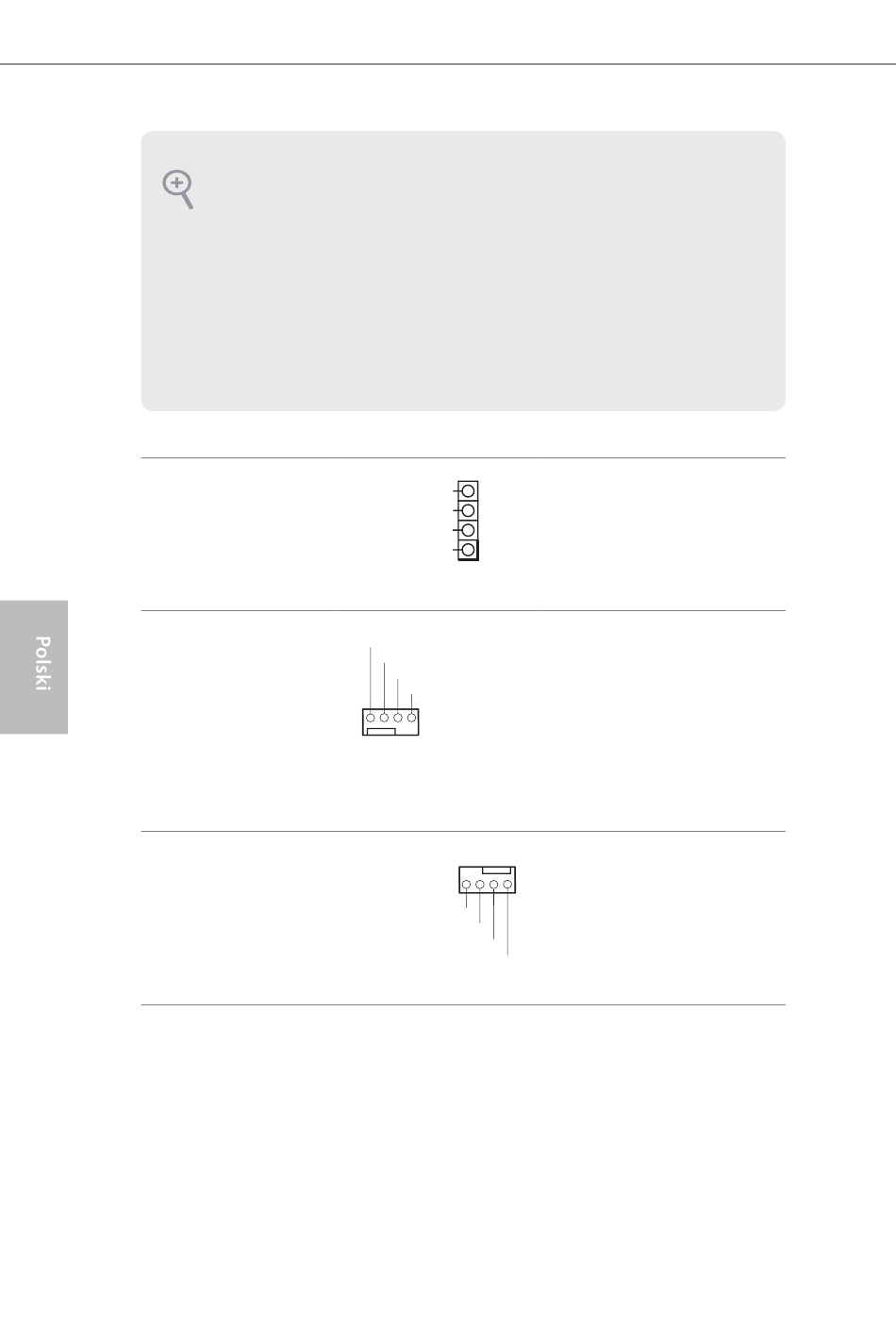

Złącze główkowe głośnika
obudowy
(4-pinowe SPEAKER1)
(sprawdź s.1, Nr 14)
Złącze /wentylatora pompy
wodnej obudowy
(4-pinowe CHA_FAN1/WP)
(sprawdź s.1, Nr 1)
Złącze wentylatora obudowy
(4-pinowe CHA_FAN2)
(sprawdź s.1, Nr 15)
116
SPEAKER
DUMMY
DUMMY
+5V
1
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
+12V
GND
Podłącz to tego złącza
główkowego głośnik obudowy.
Ta płyta główna udostępnia
4-pinowe złącze obudowy
wentylatora chłodzenia wodnego.
Jeśli planowane jest podłączenie
3-pinowego wentylatora
chłodzenia wodnego obudowy,
należy go podłączyć do pinów
1-3.
Podłącz przewody wentylatora
do złącza wentylatora i dopasuj
czarny przewód do styku masy.
