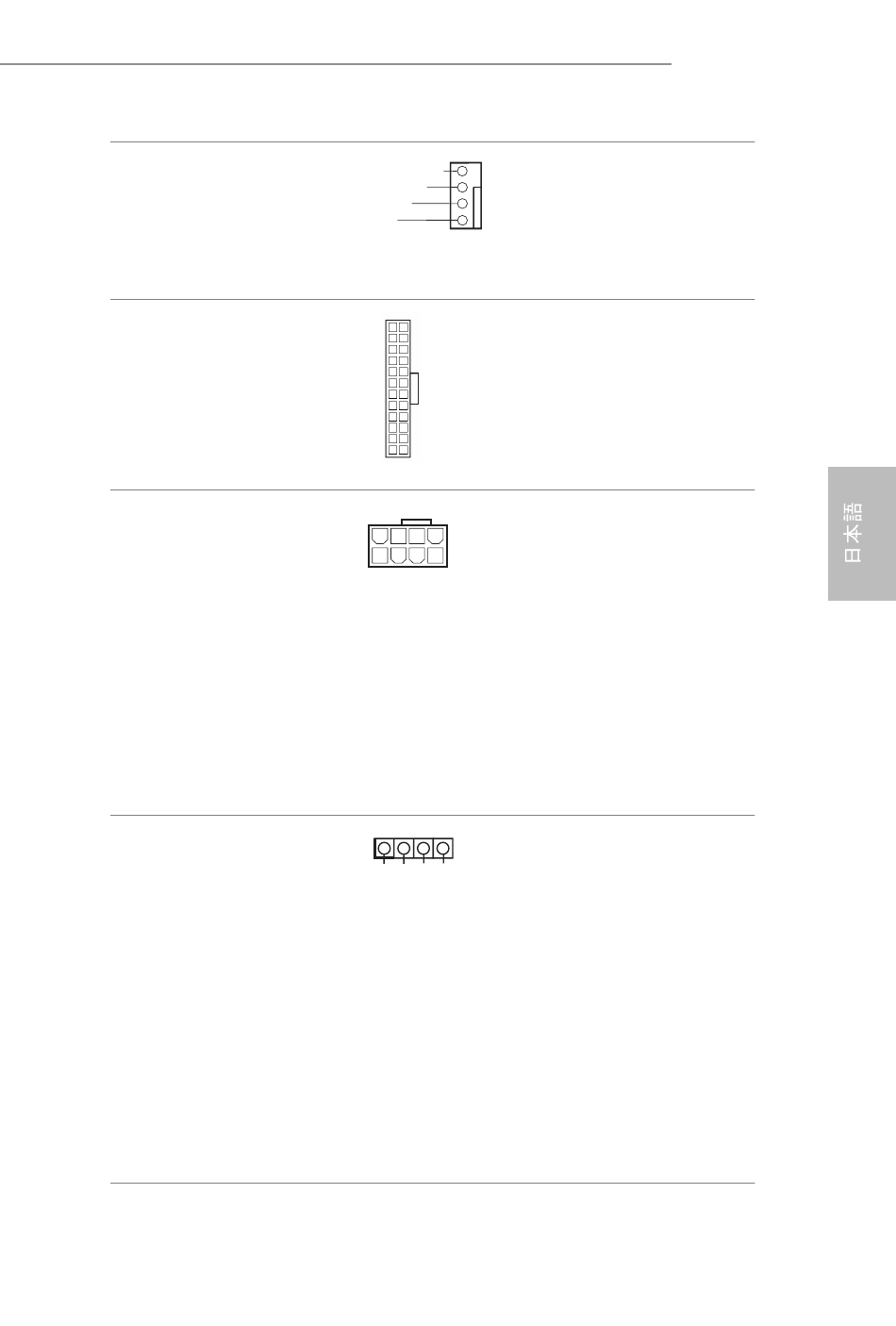

CPU ファンコネクタ
（4 ピン CPU_FAN1）
（p.1、 No. 2 参照）
ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1、 No. 5 参照）
ATX 12V 電源コネクタ
（8 ピン ATX12V1）
（p.1、 No. 3 参照）
RGB LED ヘッダー
（4 ピン RGB_LED1）
（p.1、 No. 18 参照）
FAN_SPEED_CONTROL
4
3
FAN_SPEED
2
+12V
GND
1
12
24
1
13
8
5
4
1
1
12V G R
B
このマザーボードは 4 ピン CPU
ファン （静音ファン） コネクタが
装備されています。 3 ピンの CPU
ファンを接続する場合には、 ピン
1-3 に接続してく ださい。
このマザーボードは 24 ピン
ATX 電源コネクタが装備されて
います。
このマザーボードは 8 ピン
ATX12V 電源コネクターが装備
されています。 4 ピンの ATX 電
源を使用するには、 ピン 1 と 5
に合わせて接続してく ださい。
* 警告 : 接続されている電源ケー
ブルが、 グラフ ィ ッ クスカード用
ではなく 、 CPU 用であるこ とを確
認してく ださい。 PCIe 電源ケー
ブルをこのコネクターに接続し
ないでく ださい。
RGB ヘッダーは RGB LED 延長
ケーブルの接続に使用され、 こ
れによりユーザーはさまざまな
LED 証明効果から選択するこ と
ができます。
注意 : RGB LED ケーブルは間
違った方向に取り付けないでく
ださい。 間違った方向に取り付け
るとケーブルが破損するこ とがあ
ります。
* このヘッダーに関する詳細指
示については、 32 ページをご参
照く ださい。
Z590M-ITX/ax
141
