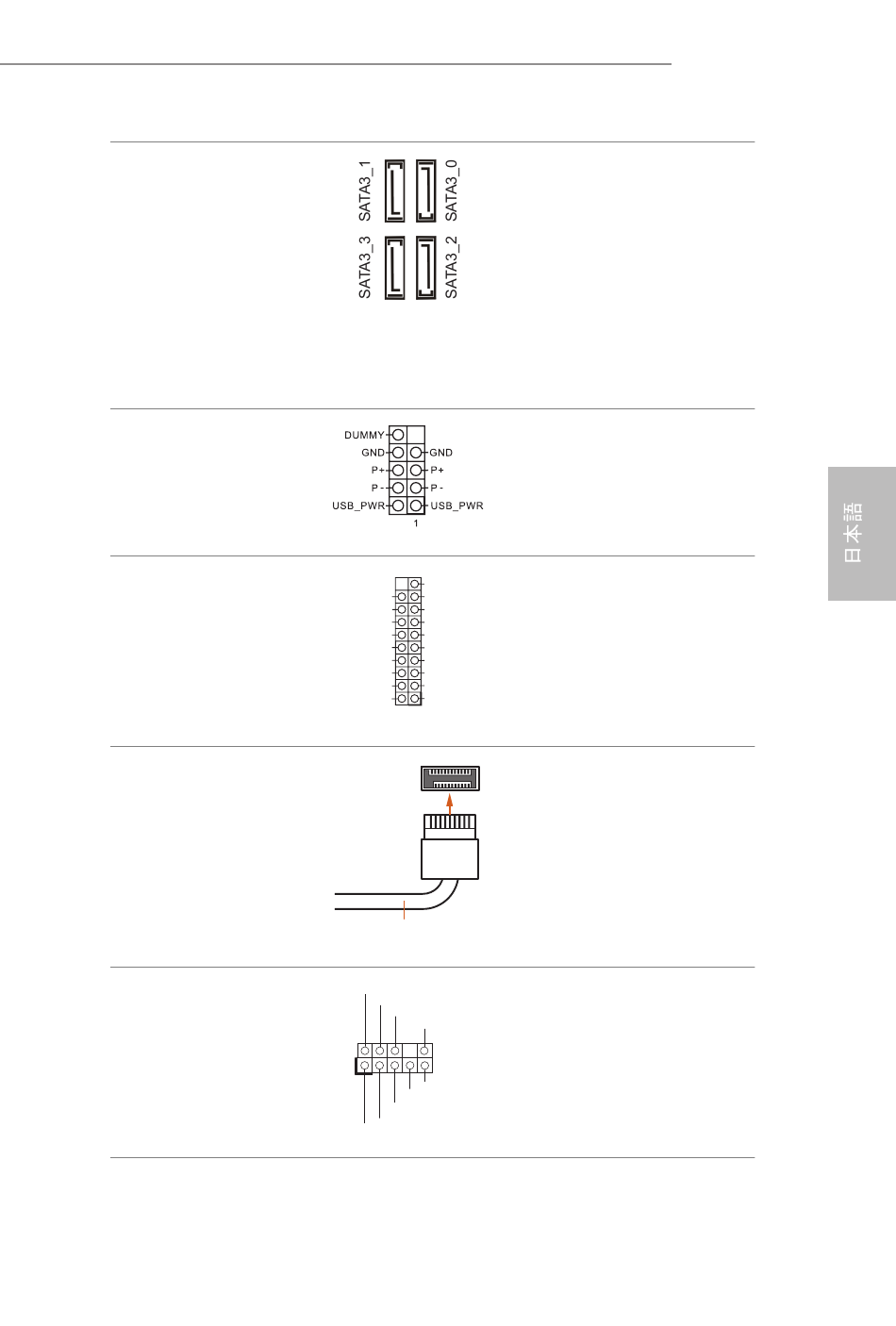

シリアル ATA3 コネクタ
（SATA3_0:
p.1、 No. 9 参照）
（SATA3_1:
p.1、 No. 8 参照）
（SATA3_2:
p.1、 No. 11 参照）
（SATA3_3:
p.1、 No. 10 参照）
USB 2.0 ヘッダー
（9 ピン USB_56）
（p.1、 No. 6 参照）
USB 3.2 Gen1 ヘッダー
（19 ピン USB3_12）
（p.1、 No. 7 参照）
フロントパネルタイプ C
USB 3.2 Gen2 ヘッダー
(20 ピン F_USB3_TC_1)
（p.1、 No. 12 参照）
フロントパネルオーディ
オヘッダー
（9 ピン HD_AUDIO1）
（p.1、 No. 16 参照）
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
これら 4 つの SATA3 コネクター
は、 最高 6.0 Gb/s のデータ転送
速度で内部ストレージデバイス
用の SATA データケーブルをサ
ポートします。
このマザーボードには 1 つの
USB2.0 ヘッダーが装備されてい
ます。 この USB 2.0 ヘッダーは 2
つのポートをサポートできます。
このマザーボードには 1 つの
ヘッダーが装備されています。
この USB 3.2 Gen1 ヘッダーは 2
つのポートをサポートできます。
このマザーボード上には、 1 つ
のフロントパネルタイプ C USB
3.2 Gen2 ヘッダーがあります。
このヘッダーは、 追加 USB 3.2
Gen2 ポート用に USB 3.2 Gen2
モジュールを接続するために使
用されます。
このヘッダーは、 フロントオー
ディオパネルにオーディオデバ
イスを接続するためのものです。
