1. L' a udio haute définition prend en charge la technologie Jack Sensing (détection de la
fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour
fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et
dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l' e mbase audio du
panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est
inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l' o nglet « FrontMic » du panneau de
contrôle Realtek et réglez le paramètre « Volume d' e nregistrement ».

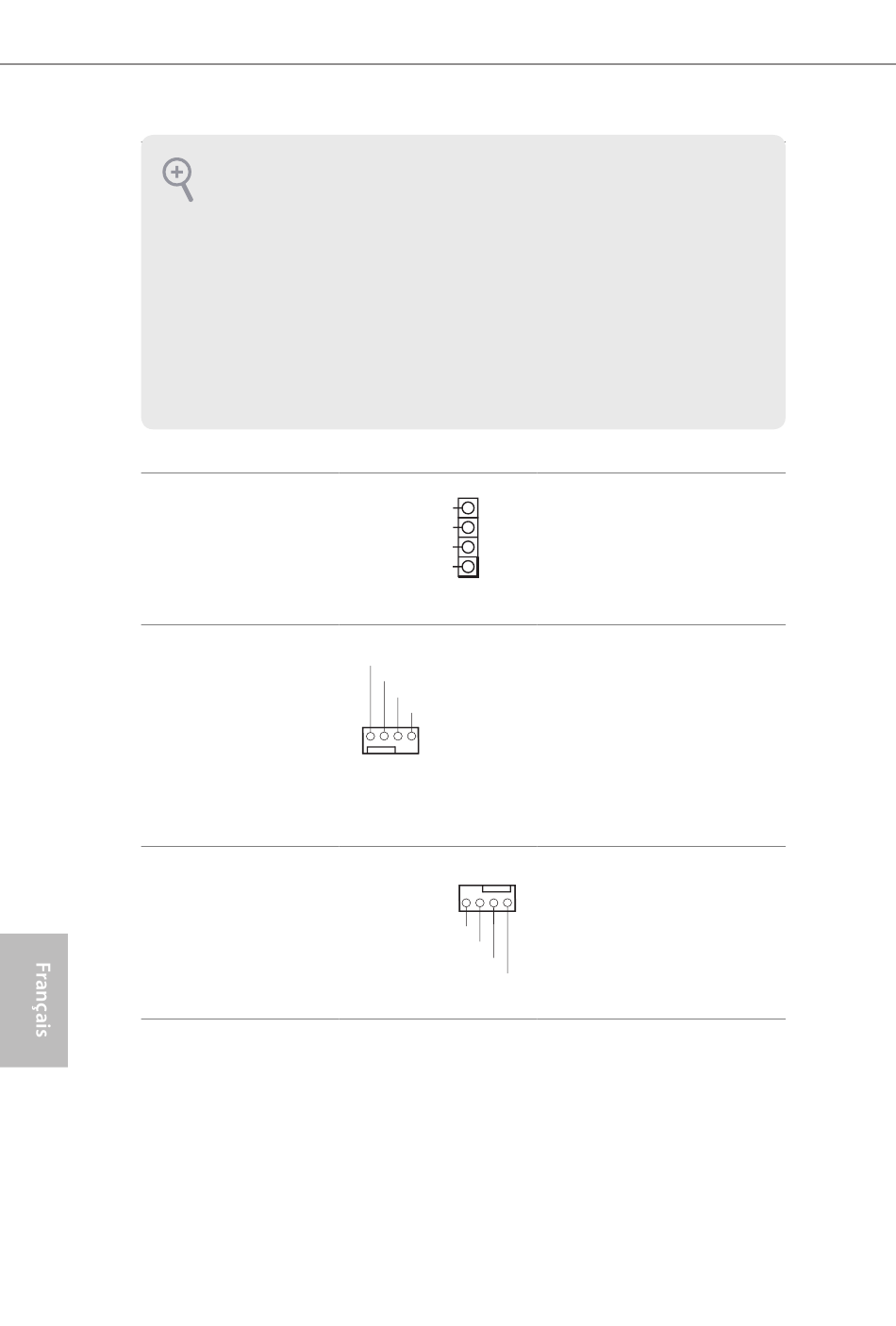

Embase du haut-parleur
du châssis
(SPEAKER1 à 4 broches)
(voir p.1, No. 14)
Connecteurs du
ventilateur de châssis/
pompe à eau
(CHA_FAN1/WP à
4 broches)
(voir p.1, No. 1)
Connecteur du ventilateur
du châssis
(CHA_FAN2 à 4 broches)
(voir p.1, No. 15)
56
SPEAKER
DUMMY
DUMMY
+5V
1
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
+12V
GND
Veuillez brancher le haut-parleur
du châssis sur cette embase.
Cette carte mère est dotée d'un
connecteur pour ventilateur de
châssis à refroidissement par eau
à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour châssis à
3 broches, veuillez le brancher sur
la Broche 1-3.
Veuillez brancher les câbles du
ventilateur sur le connecteur du
ventilateur, puis reliez le fil noir à
la broche de mise à terre.
