1.4 板载接脚和接口
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这
些接脚和接口上将会对主板造成永久性损坏。

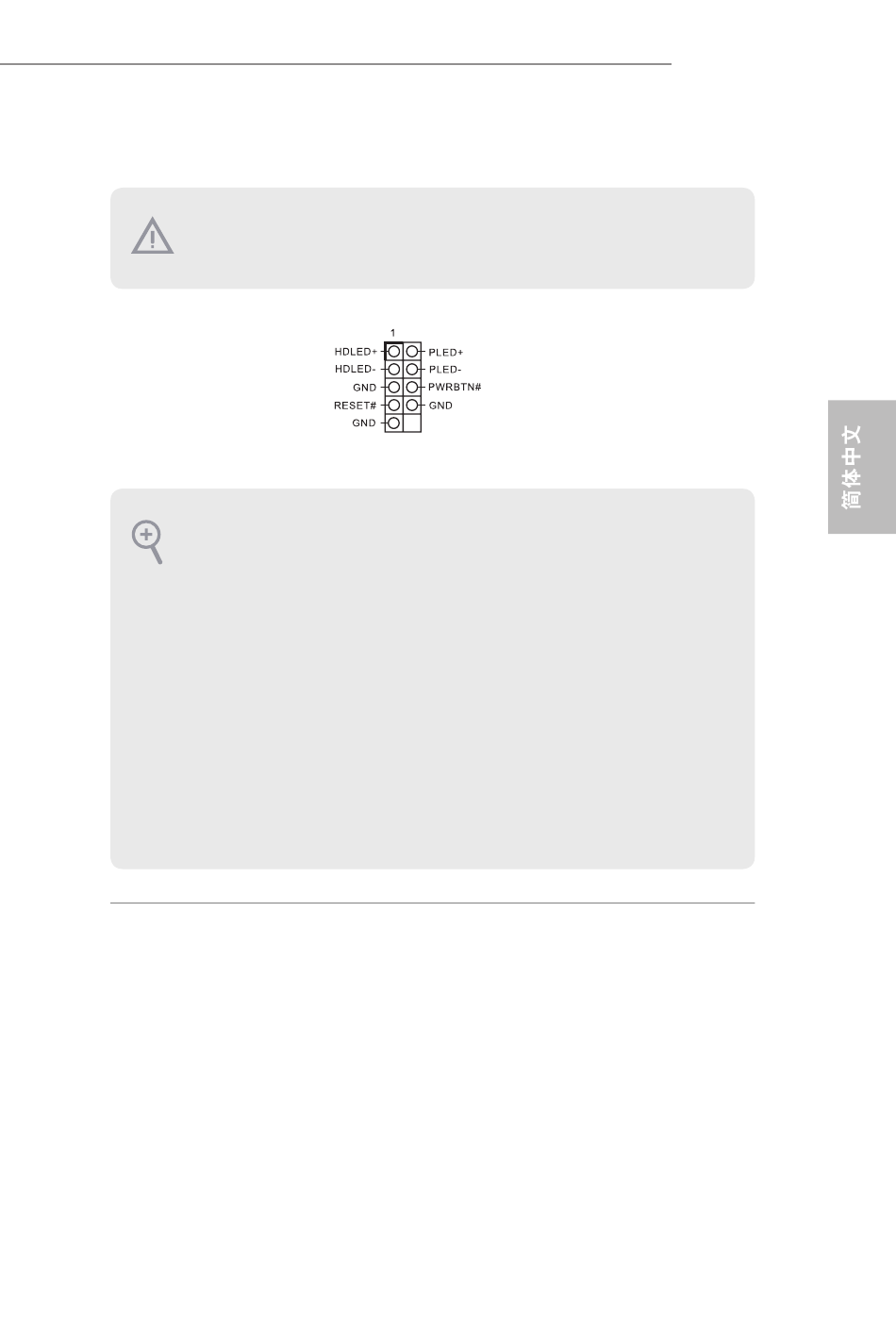

系统面板接头
（9 针 PANEL1）
（见第 1 页，第 13 个）
PWRBTN （ 电源开关）:
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET （ 重置开关）:
连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重
置开关重新启动计算机。
PLED （ 系统电源 LED）:
连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在
S1/S3 睡眠状态时， 此 LED 闪烁。 系统处在 S4 睡眠状态或关机 (S5) 时， 此 LED 熄灭。
HDLED （ 硬盘活动 LED）:
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED
亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、
电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接头时，
确保连线分配和针脚分配正确匹配。
按照下面的针脚分配，将机箱
上的电源开关、重置开关和系
统状态指示灯连接到此接脚。
在连接线缆前请记下正负针
脚。
Z590M-ITX/ax
149
