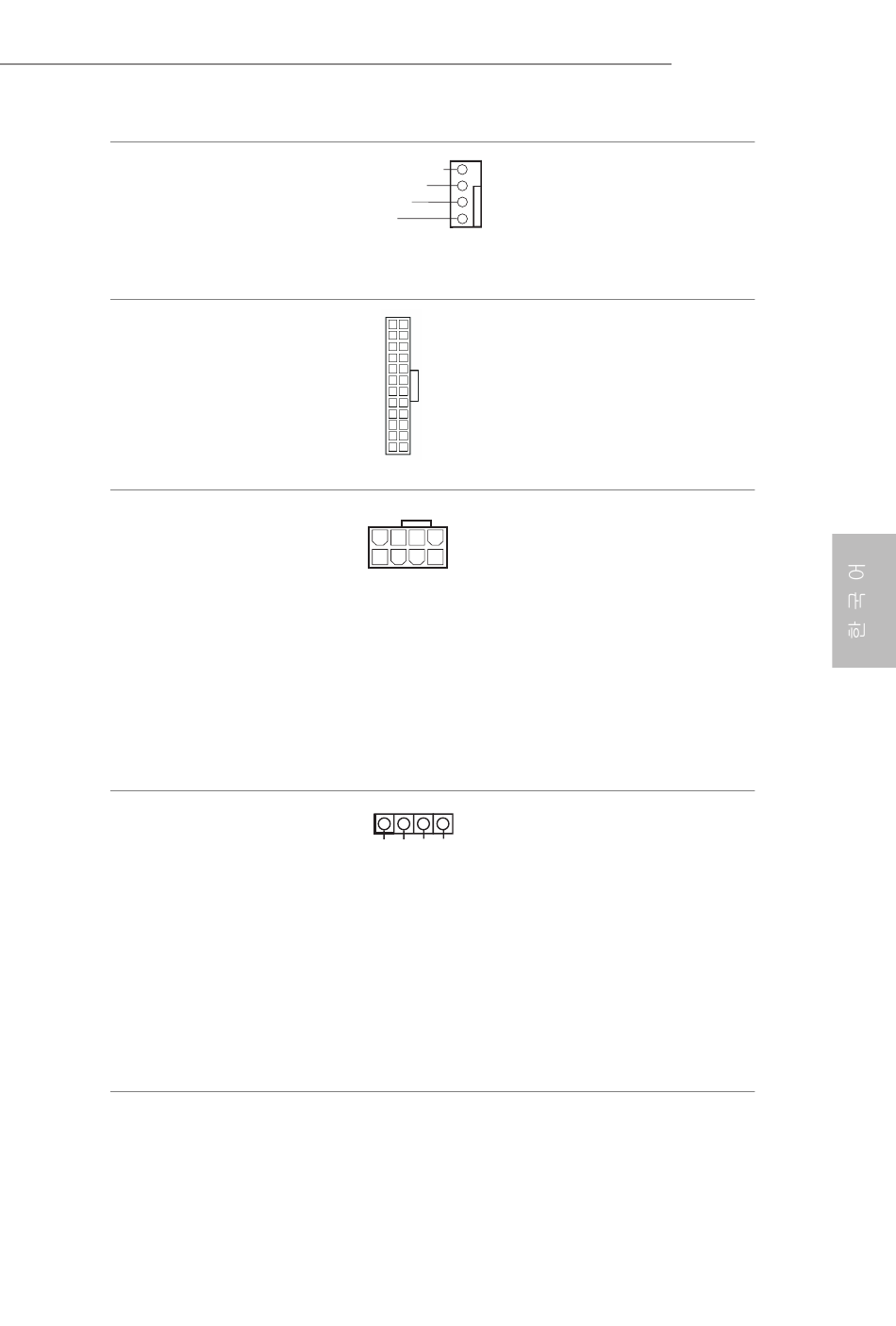

CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 2 번 항목 참조 )
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 5 번 항목 참조 )
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 3 번 항목 참조 )
RGB LED 헤더
(4 핀 RGB_LED1)
(1 페이지 , 18 번 항목 참조 )
FAN_SPEED_CONTROL
4
FAN_SPEED
3
2
+12V
1
GND
12
24
1
13
8
5
4
1
1
12V G R
B
이 마더보드에는 4 핀 CPU
팬 ( 저소음 팬 ) 커넥터가
탑재되어 있습니다 . 3 핀 CPU
팬을 연결하려는 경우 핀 1-3 에
연결하십시오 .
이 마더보드에는 24 핀 ATX
전원 커넥터가 탑재되어
있습니다 .
이 마더보드에는 8 핀
ATX 12V 전원 커넥터가
탑재되어 있습니다 . 4 핀 ATX
전원공급장치를 사용하려면 핀
1 과 핀 5 을 따라 연결하십시오 .
* 경고 : 연결된 전원
케이블이 그래픽 카드가 아닌
CPU 용인지 확인하십시오 .
PCIe 전원 케이블을 이
커넥터에 꽂지 마십시오 .
RGB 헤더는 다양한 LED 조명
효과를 선택할 수 있는 RGB
LED 연장 케이블을 연결하는 데
사용됩니다 .
주의 : RGB LED 케이블을
잘못된 방향으로 설치하지
마십시오 . 그럴 않을 경우
케이블이 손상될 수 있습니다 .
* 이 헤더에 대한 추가 지침은
32 페이지를 참조하십시오 .
Z590M-ITX/ax
129
