1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい
るこ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよ
びシャーシのマニュアルの指示に従ってく ださい。
2. ACʼ97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー
ディオヘッダーに取り付けてく ださい。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、 HD オーディオパネル専用です。 ACʼ97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtek コントロールパネルの 「FrontMic」 タ
ブで、 「 録音音量」 を調整してく ださい。

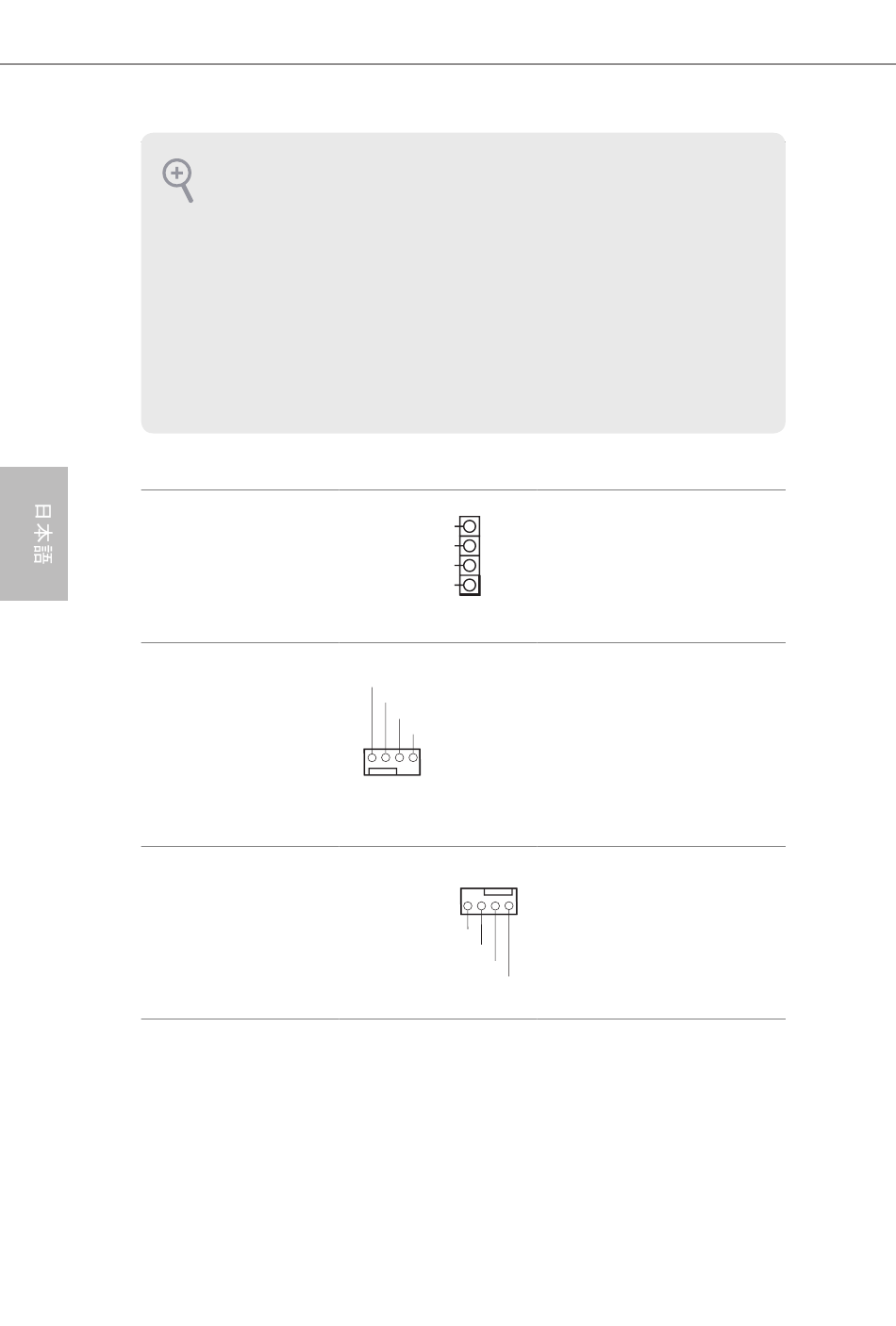

シャーシスピーカーヘッダー
（4 ピン SPEAKER1）
（p.1、 No. 14 参照）
シャーシ / ウォーターポ
ンプファンコネクタ
（4 ピン CHA_FAN1/WP）
（p.1、 No. 1 参照）
シャーシファンコネクター
（4 ピン CHA_FAN2）
（p.1、 No. 15 参照）
140
SPEAKER
DUMMY
DUMMY
+5V
1
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
+12V
GND
シャーシスピーカーはこのヘッ
ダーに接続してく ださい。
このマザーボードは 4 ピン水冷
却シャーシファンコネクタが装
備されています。 3 ピンのシャー
シ水冷却ファンを接続する場合
には、 ピン 1-3 に接続してく ださ
い。
ファンケーブルはファンコネク
ターに接続し、 黒線とアースピン
を合わせてく ださい。
