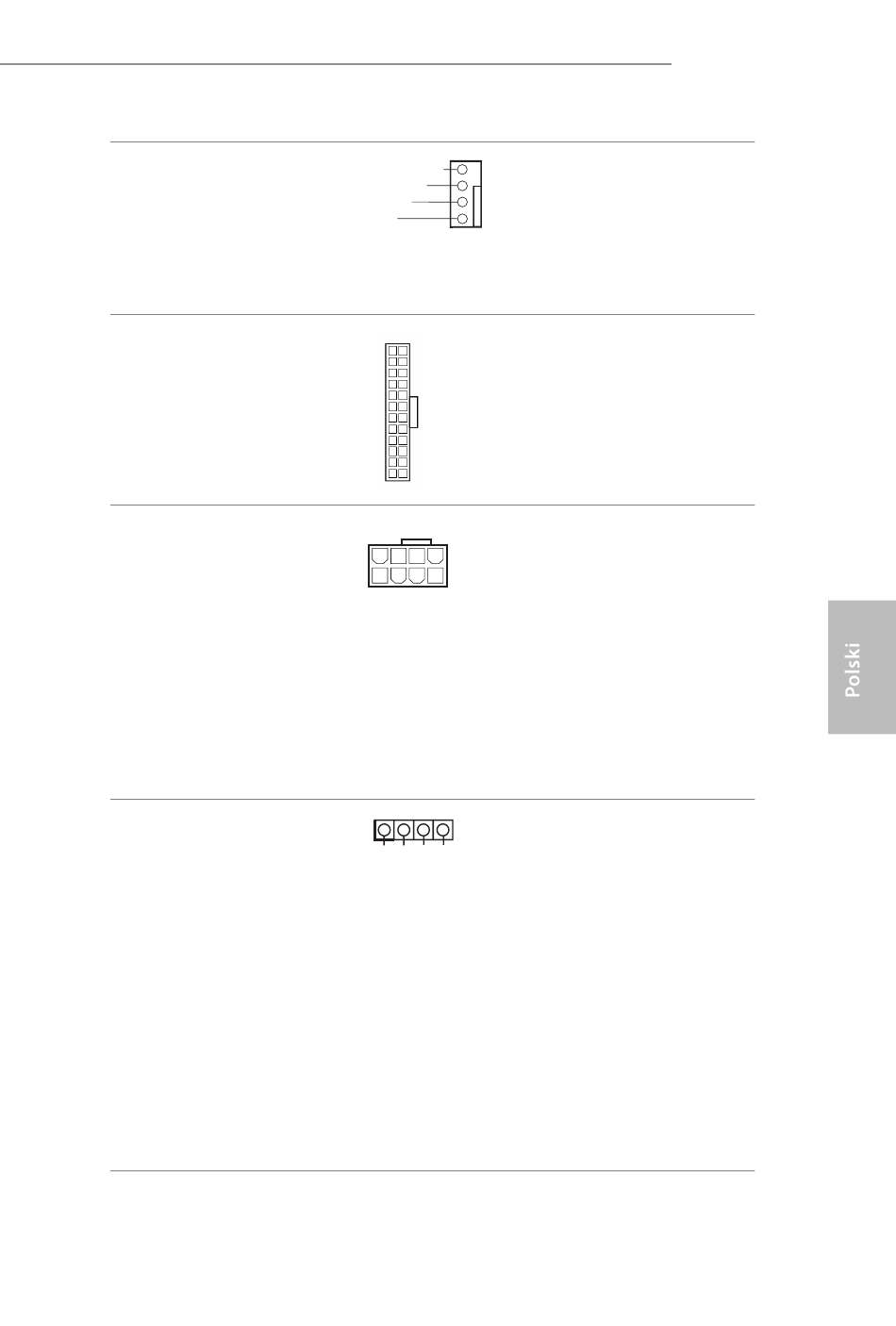

Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 2)
Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 5)
Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 3)
Złącze główkowe LED RGB
(4-pinowe RGB_LED1)
(sprawdź s.1, Nr 18)
FAN_SPEED_CONTROL
4
FAN_SPEED
3
2
+12V
1
GND
12
24
1
13
8
5
4
1
1
12V G R
B
Ta płyta główna udostępnia
4-pinowe złącze wentylatora
CPU (Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów 1-3.
Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.
Ta płyta główna udostępnia
8-pinowe złącze zasilania ATX
12 V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 5.
*Ostrzeżenie: Upewnij się, że
podłączony kabel zasilający jest
przeznaczony do CPU, a nie do
karty graficznej. Nie podłączaj
do tego złącza kabla zasilającego
PCIe.
Złącze główkowe RGB jest
używane do podłączenia
przedłużacza LED RGB, który
umożliwia użytkownikom wybór
spośród różnych efektów światła
LED.
Ostrzeżenie: Nigdy nie należy
instalować kabla LED RGB w
nieprawidłowym kierunku; w
przeciwnym razie kabel może
zostać uszkodzony.
*Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 32.
Z590M-ITX/ax
117
