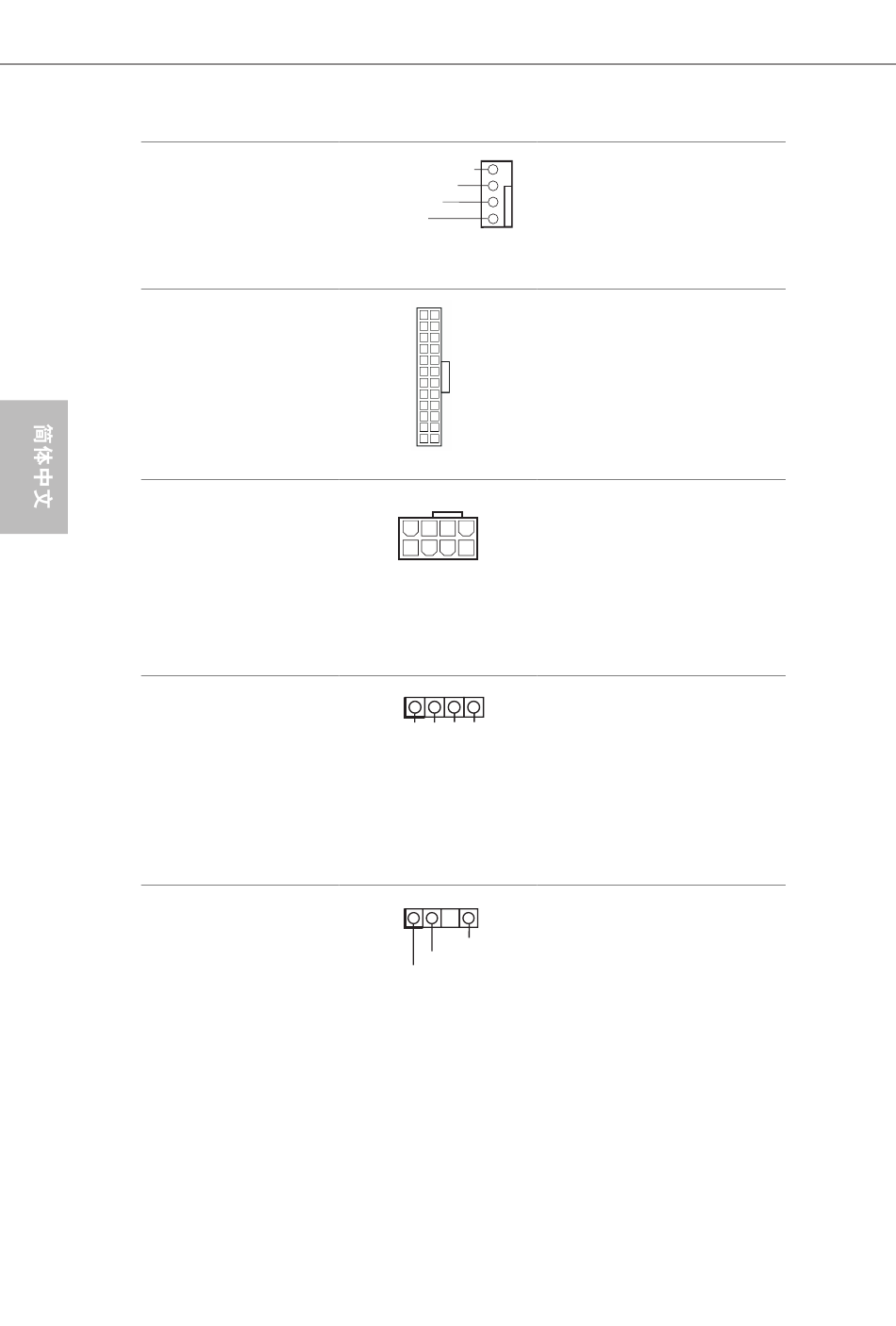

CPU 风扇接口
（4 针 CPU_FAN1）
（见第 1 页，第 2 个）
ATX 电源接口
（24 针 ATXPWR1）
（见第 1 页，第 5 个）
ATX 12V 电源接口
（8 针 ATX12V1）
（见第 1 页，第 3 个）
RGB LED 接脚
（4 针 RGB_LED1）
（见第 1 页，第 18 个）
可寻址 LED 接脚
（3 针 ADDR_LED1）
（见第 1 页，第 19 个）
152
FAN_SPEED_CONTROL 4
FAN_SPEED 3
2
+12V
1
GND
12 24
1 13
8 5
4
1
1
12V G R B
1
GND
DO_ADDR
VOUT
此主板提供 4 针 CPU 风扇（静
音风扇）接口。如果您打算连
接 3 针 CPU 风扇，请将它连接
到针脚 1-3。
此主板提供 24 针 ATX 电源接
口。
此主板提供 8 针 ATX 12V 电源
接口。要使用 4 针 ATX 电源，
请沿针脚 1 和针脚 5 插接它。
* 警告：请确保连接的电源线用
于 CPU，而非图形卡。不要将
PCIe 电源线插接到此接口。
RGB 接脚用于连接 RGB LED
延长线，可让用户选择不同的
LED 灯光效果。
注意：RGB LED 线安装方向切
勿错误，否则，线缆会损坏。
* 请参考第 32 页了解这个接脚
的详情。
此接脚用于连接可寻址 LED
延长线，可让用户选择不同的
LED 灯光效果。
注意：必须以正确的方向安装
可寻址 LED 线，否则会损坏线
缆。
* 请参考第 33 页了解这个接脚
的详情。
