1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni
presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello
anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessa-
rio collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di
controllo Realtek e regolare il "Volume di registrazione".

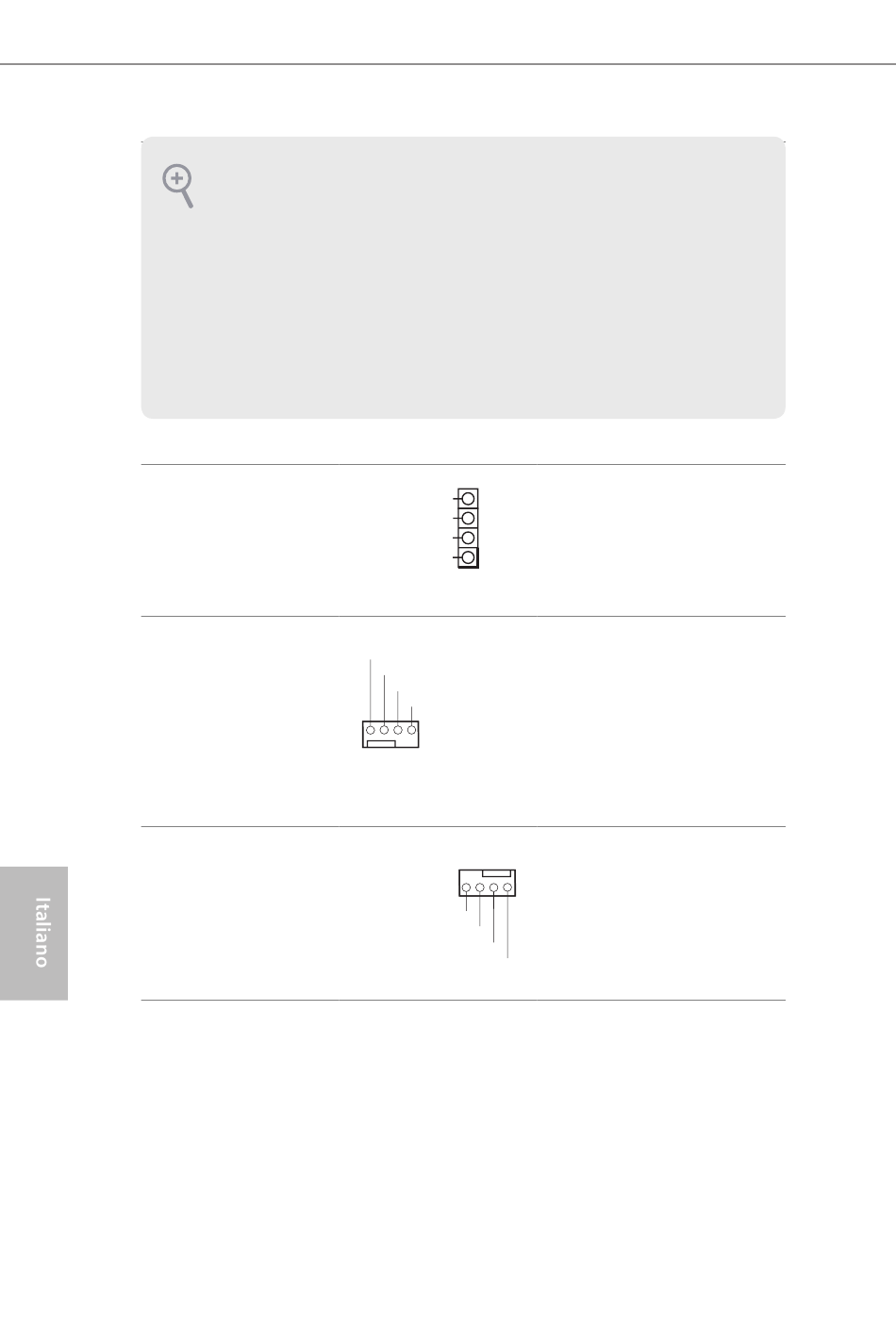

Header altoparlante chassis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 14)
Connettori ventola chassis /
pompa dell'acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 1)
Connettore della ventola
dello chassis
(CHA_FAN2 a 4 pin)
(vedere pag. 1, n. 15)
68
SPEAKER
DUMMY
DUMMY
+5V
1
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
+12V
GND
Collegare l'altoparlante dello
chassis a questo header.
Questa scheda madre è dotata
di connettori a 4-pin per ventole
raffreddamento ad acqua del
telaio. Se si decide di collegare una
ventola telaio con raffreddamento
ad acqua a 3 pin, collegarla al pin
1-3.
Collegare il cavo della ventola
al connettore della ventola e far
corrispondere il filo nero al pin di
terra.
