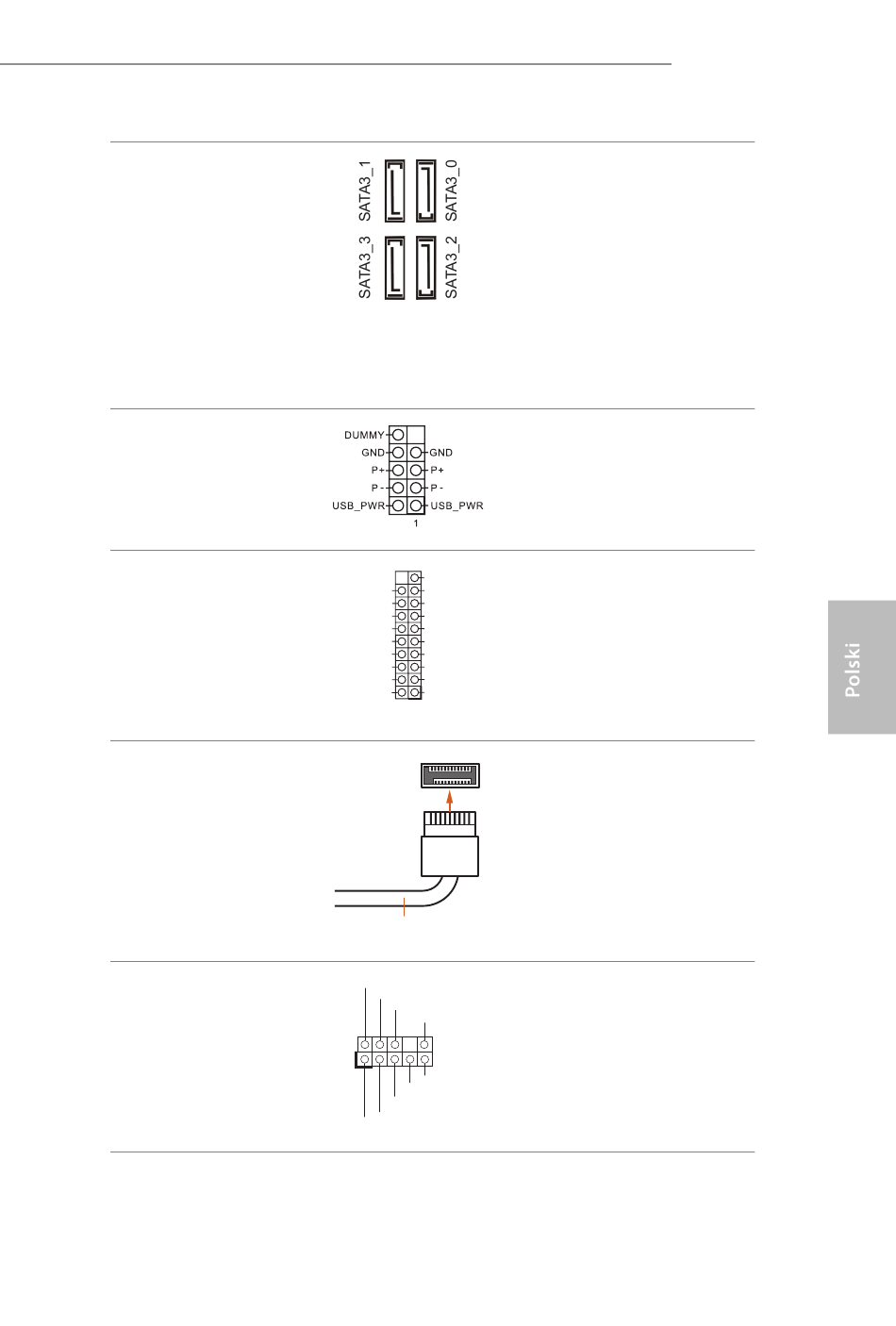

Złącza Serial ATA3
(SATA3_0:
sprawdź s.1, Nr 9)
(SATA3_1:
sprawdź s.1, Nr 8)
(SATA3_2:
sprawdź s.1, Nr 11)
(SATA3_3:
sprawdź s.1, Nr 10)
Złącza główkowe USB 2.0
(9-pinowe USB_56)
(sprawdź s.1, Nr 6)
Złącza główkowe USB 3.2
Gen1
(19-pinowe USB3_12)
(sprawdź s.1, Nr 7)
Złącze główkowe Gen2
USB 3.2 typu C panelu
przedniego
(20-pinowe F_USB3_TC_1)
(sprawdź s.1, Nr 12)
Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 16)
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Te cztery złącza SATA3
obsługują kable danych SATA dla
wewnętrznych urządzeń pamięci
z szybkością transferu danych do
6,0 Gb/s.
Na tej płycie głównej znajduje się
jedno złącze główkowe USB 2.0.
Złącze główkowe USB 2.0 może
obsługiwać dwa porty.
Na tej płycie głównej znajduje się
jedno złącze główkowe. To złącze
główkowe USB 3.2 Gen1 może
obsługiwać dwa porty.
Na tej płycie głównej dostępne jest
jedno złącze główkowe Gen2 USB
3.2 typu C panelu przedniego. To
złącze główkowe jest używane
do podłączania modułu USB 3.2
Gen2 dla dodatkowych portów
USB 3.2 Gen2.
To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.
Z590M-ITX/ax
115
