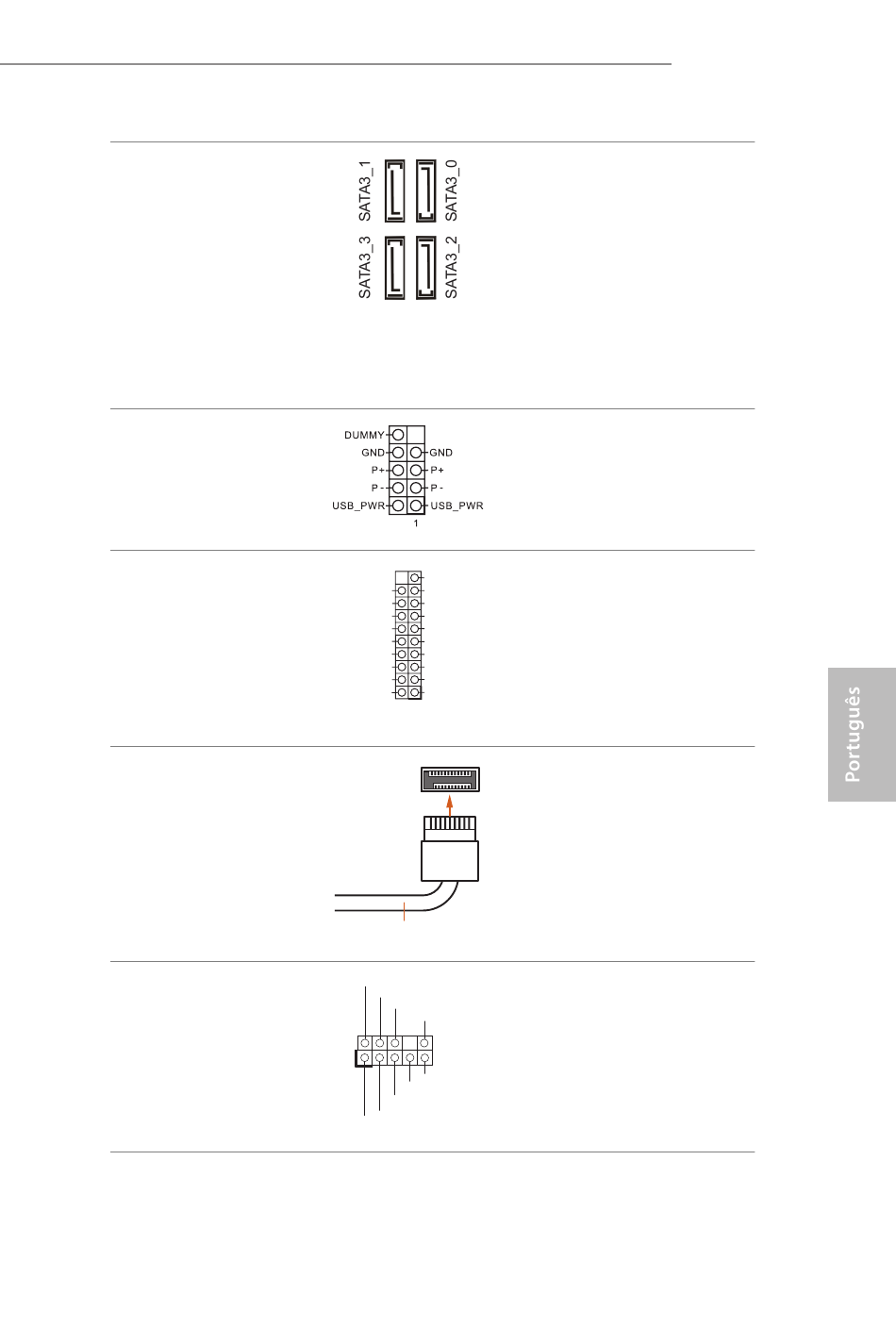

Conectores série ATA3
(SATA3_0:
ver p.1, N.º 9)
(SATA3_1:
ver p.1, N.º 8)
(SATA3_2:
ver p.1, N.º 11)
(SATA3_3:
ver p.1, N.º 10)
Suporte USB 2.0
(USB_56 de 9 pinos)
(ver p.1, N.º 6)
Plataforma USB 3.2 Gen1
(USB3_12 de 19 pinos)
(ver p.1, N.º 7)
Painel Frontal Cabeçote
USB 3.2 Gen2 Tipo C
(F_USB3_TC_1 de 20 pinos)
(ver p.1, N.º 12)
Suporte de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 16)
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Estes quatro conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.
Há um cabeçote USB2.0 nesta
placa-mãe. Cada suporte USB 2.0
pode ter duas portas.
Há um cabeçote nesta placa-mãe.
Este suporte USB 3.2 Gen1 pode
suportar duas portas.
Há um Painel Frontal Cabeçote
USB 3.2 Gen2 Tipo C nesta placa
mãe. Este cabeçote é utilizado
para conectar um módulo USB 3.2
Gen2 a portas adicionais USB 3.2
Gen2.
Este suporte destina-se à conexão
dos dispositivos de áudio no
painel de áudio frontal.
Z590M-ITX/ax
103
