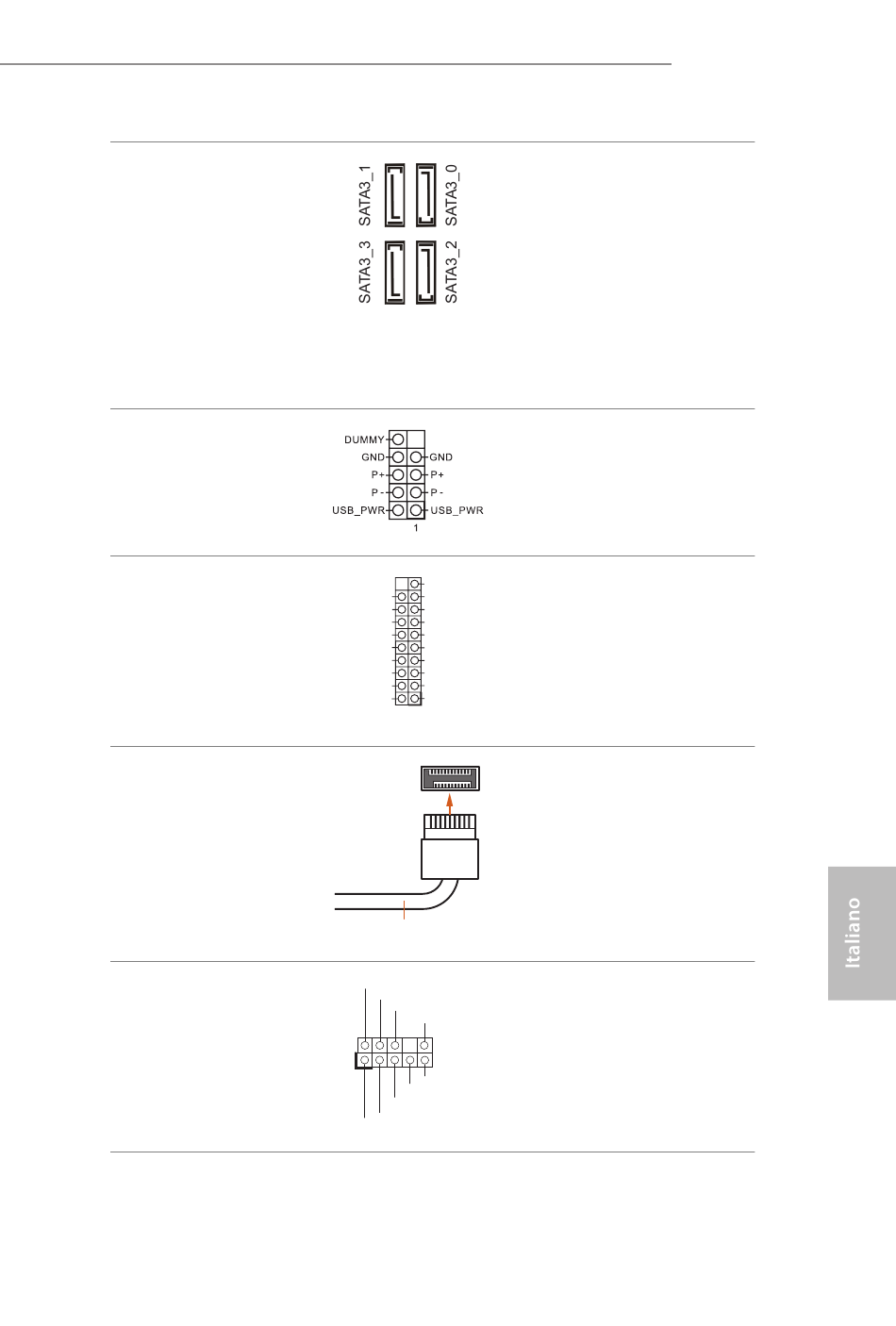

Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 9)
(SATA3_1:
vedere pag. 1, n. 8)
(SATA3_2:
vedere pag. 1, n. 11)
(SATA3_3:
vedere pag. 1, n. 10)
Connettore USB 2.0
(USB_56 a 9 pin)
(vedere pag. 1, n. 6)
Header USB 3.2 Gen1
(USB3_12 a 19 pin)
(vedere pag. 1, n. 7)
Connettore USB 3.2 Gen2
tipo C pannello anteriore
(F_USB3_TC_1 a 20 pin)
(vedere pag. 1, n. 12)
Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 16)
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Questi quattro connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.
Su questa scheda madre c' è un
connettore USB 2.0. Questo
connettore USB 2.0 può
supportare due porte.
Su questa scheda madre c' è un
connettore. Questa basetta USB
3.2 Gen1 può supportare due
porte.
È presente un connettore USB 3.2
Gen2 tipo C pannello anteriore
su questa scheda madre. Questo
connettore viene utilizzato per il
collegamento di un modulo USB
3.2 Gen2 per porte USB 3.2 Gen2
supplementari.
Questo header serve a collegare i
dispositivi audio al pannello audio
anteriore.
Z590M-ITX/ax
67
