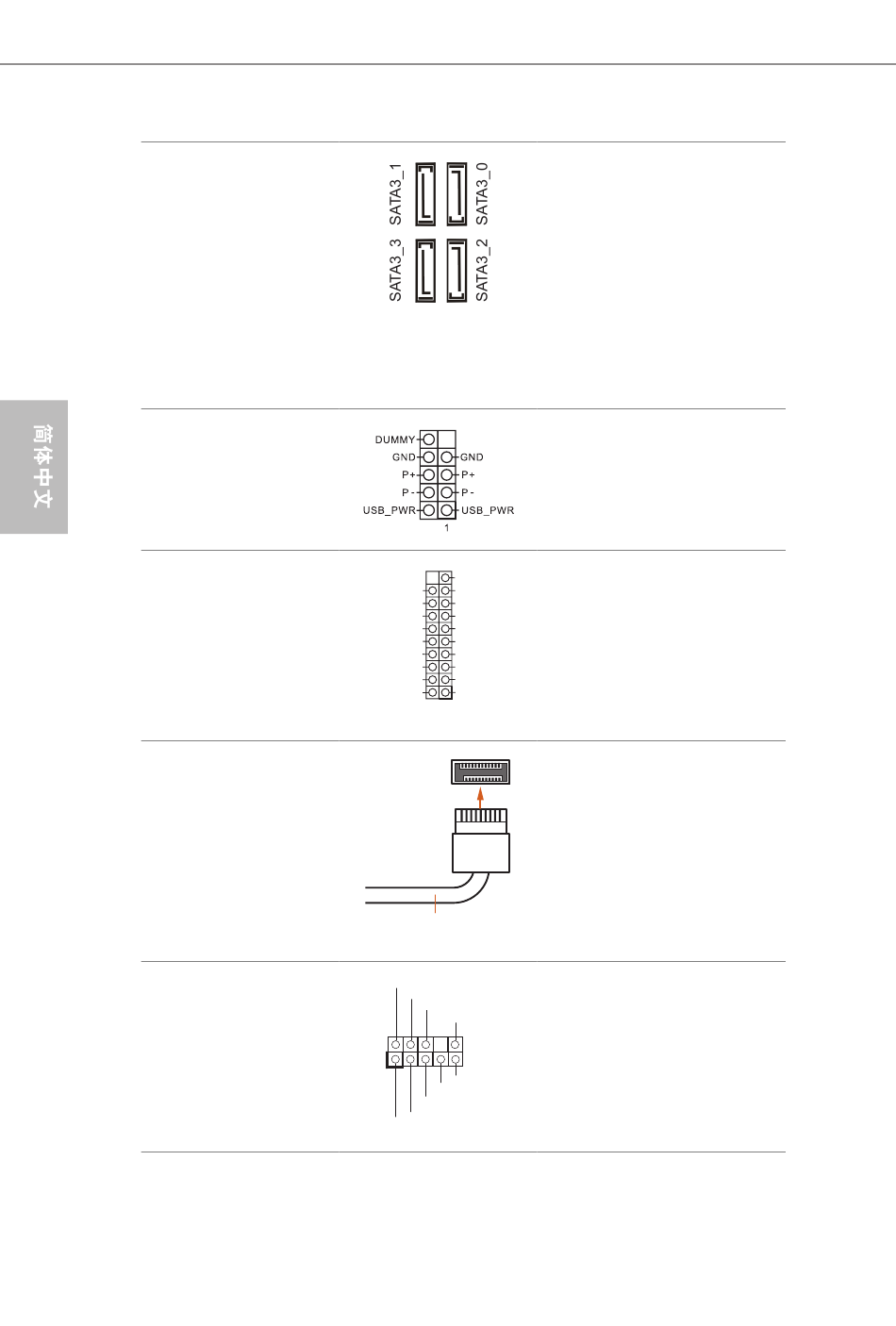

串行 ATA3 接口
（SATA3_0:
见第 1 页，第 9 个）
（SATA3_1:
见第 1 页，第 8 个）
（SATA3_2:
见第 1 页，第 11 个）
（SATA3_3:
见第 1 页，第 10 个）
USB 2.0 接头
（9 针 USB_56）
（见第 1 页，第 6 个）
USB 3.2 Gen1 接脚
（19 针 USB3_12）
（见第 1 页，第 7 个）
前面板类型 C USB 3.2
Gen2 接脚
（20 针 F_USB3_TC_1）
（见第 1 页，第 12 个）
前面板音频接头
（9 针 HD_AUDIO1）
（见第 1 页，第 16 个）
150
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
这四个 SATA3 接口支持最高
6.0 Gb/s 数据传输速率的内部
存储设备的 SATA 数据线。
此主板上有一个 USB2.0 接脚。
此 USB 2.0 接脚支持两个端口。
此主板上有一个接脚。此 USB
3.2 Gen1 接脚可以支持两个端
口。
此主板上有一个前面板类型 C
USB 3.2 Gen2 接脚。此接脚用
于连接 USB 3.2 Gen2 模块以获
得附加 USB 3.2 Gen2 端口。
此接头用于将音频设备连接到
前音频面板。
