9.7 Das Display kennen
Das Displaymodul wird nur mit einigen Gerätevarianten mitgeliefert. Es kann als Zubehör bestellt werden.
9.7.1 symbole und LEDs kennen
ERR
Rote LED:
Fehlermeldung;
siehe Kap. 10.5
Gelbe LED: meldet die Um-
schaltung des Transistors 1

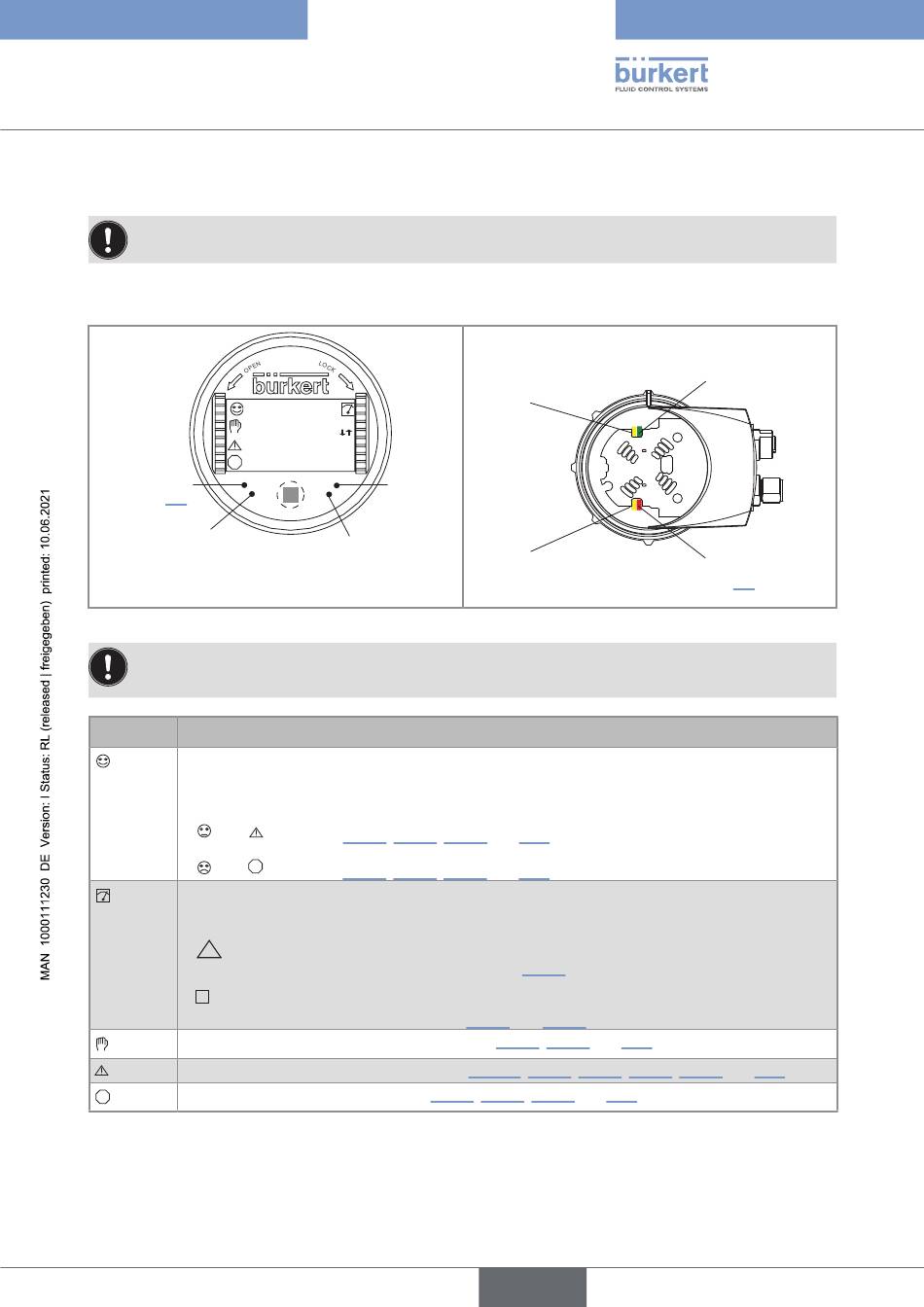

Bild 34: Die Lage der Symbole und die Beschreibung der LEDs
Die LEDs des Displaymoduls sind auf der Elektronikplatine unter dem Displaymodul dupliziert: Diese LEDs
sind dann sichtbar, wenn das Displaymodul nicht auf dem Gerät montiert ist.
symbol Bedeutung und alternativen
Sonde ist in gutem Zustand und Flüssigkeitstemperatur innerhalb des eingestellten Bereichs.
Die Symbol-Alternativen an dieser Stelle, wenn die Überwachung der Elektroden und/oder der
Temperatur aktiv ist, sind:
• und
• und
Das Gerät führt eine Messung durch.
Die Symbol-Alternativen an dieser Stelle sind:
!
• blinkend: HOLD-Modus aktiviert (siehe Kap. 9.12.1)
HOLD
• : die Kontrolle der ordnungsgemäßen Funktionsfähigkeit und des ordnungsgemäßen Verh-
T
altens der Ausgänge ist aktiv (siehe Kap. 9.14.2 und 9.14.3)
Ereignis "Wartung" ("maintenance"); Siehe Kap. 9.12.4, 9.15.1 und 10.5
Ereignis "Warnung" ("warning"); Siehe Kap. 9.11.10, 9.12.4, 9.13.2, 9.13.3, 9.15.1 und 10.5
Ereignis "Fehler" ("error"); Siehe Kap. 9.13.2, 9.13.3, 9.15.1 und 10.5
ERR
mV_ph
1423 mV
tempc
23.8 °c
nicht
verwendet
Gelbe LED: meldet die Umschaltung
des Transistors 2
: siehe Kap. 9.13.2, 9.13.3, 9.15.1 und 10.5
: siehe Kap. 9.13.2, 9.13.3, 9.15.1 und 10.5
ERR
Gelbe LED: meldet die Umschal-
tung des Transistors 1
Gelbe LED: meldet die
Umschaltung des Tran-
sistors 2
deutsch
Grüne LED: das Gerät ist
unter Spannung
Rote LED:
Fehlermeldung; siehe
Kap. 10.5
