EinstellungundInbetriebnahme
9.4

das display kennen

CondS
tempc
ERR
Rote LED:
Fehlermeldung
Gelbe LED meldet die Umschal-
tung des Transistors 1

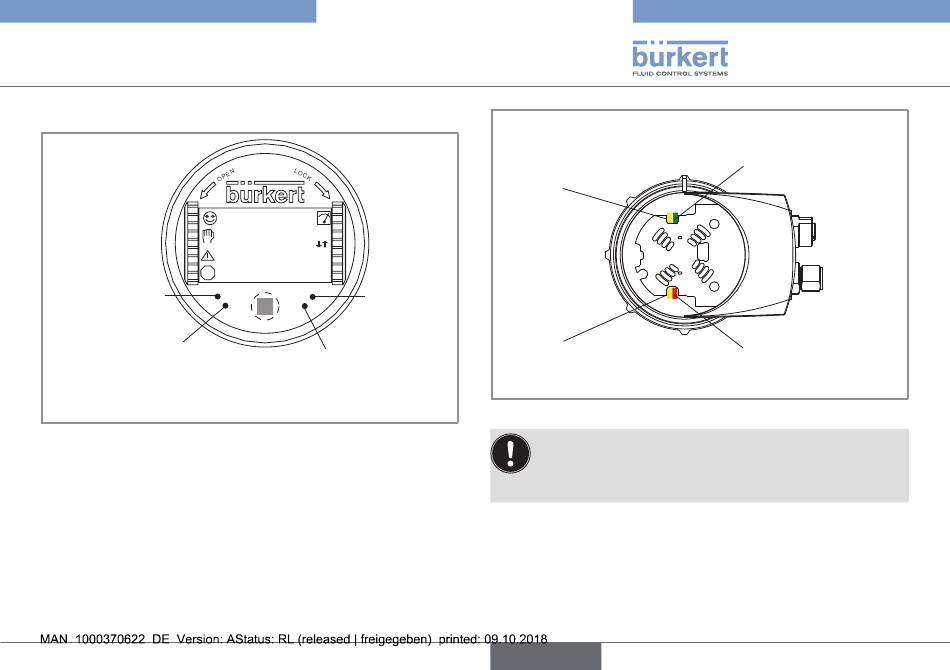

Bild 19: Lage der Symbole und Beschreibung der LEDs auf dem Display
Typ 8228
0.000 µS/cm
23.8 °c
nicht
verwendet
Gelbe LED meldet die Umschaltung
des Transistors 2
Gelbe LED meldet
die Umschaltung des
Transistors 1
Gelbe LED meldet
die Umschaltung des
Transistors 2
Bild 20: Beschreibung der LEDs auf der Elektronikplatine
Die LEDs des Displaymoduls sind auf der Elektronikplatine
unter dem Displaymodul dupliziert: Diese LEDs sind dann
sichtbar, wenn das Displaymodul nicht auf dem Gerät mon-
tiert ist.
deutsch
Grüne LED:
das Gerät ist unter
Spannung
Rote LED:
Fehlermeldung
