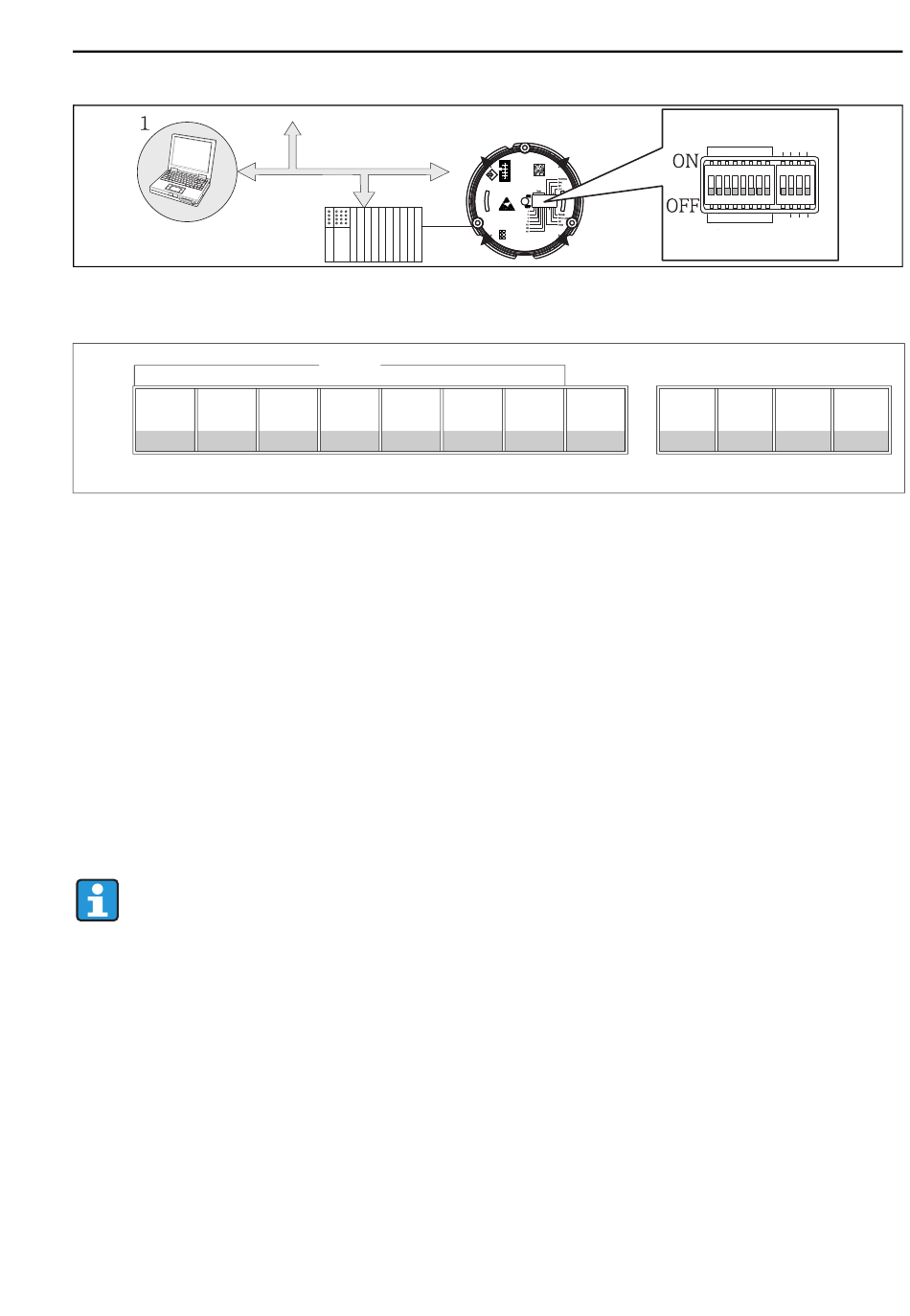

Abb. 12: Hardware Konfiuration des Feldanzeigers
Belegung der DIP-Schalter
ON
OFF
1 2

6.4.1 Schreibschutz ein-/ausschalten

Der Schreibschutz wird über den DIP-Schalter "WRITE LOCK" ein- oder ausgeschaltet. Bei akti-
vem Schreibschutz ("WRITE LOCK" auf "ON") ist eine Veränderung der Parameter nicht möglich.
Der aktuelle Status des Schreibschutz wird im Parameter "Status Verriegelung" angezeigt. Bei
aktivem Schreibschutz ("WRITE LOCK" auf "ON") wird dies durch ein Schlosssymbol auf dem Dis-
play angezeigt.
6.4.2 Auswahl zwischen Bedienung über DIP Schalter und Remote
Über den DIP-Schalter "Remote/DIP" kann eingestellt werden ob die Parametrierung vor Ort über
die DIP-Schalter oder Remote über DTM und PC Konfigurationssoftware möglich ist. Steht der
Schalter auf "OFF" (Remote), so sind alle Schalter außer "WRITE LOCK" ohne Wirkung. Steht der
Schalter auf Stellung "ON" sind funktionieren alle DIP-Schalter und eine Bedienung über DTM ist
nicht möglich.
Wenn die Gerätebedienung über die DIP-Schalter erfolgt werden maximal 2 Werte
angezeigt, auch wenn vorher über die Konfigurationssoftware mehrere Anzeigewerte
konfiguriert wurden.
Der Bargraph wird bei Gerätebedienung über DIP-Schalter nicht angezeigt.

6.4.3 Einstellen der Busadresse

Mit den DIP Schaltern kann die Adresse des Profibus PA Messgeräts, dessen Werte am Feldan-
zeiger angezeigt werden sollen, eingestellt werden.
Die Einstellung der Busadresse erfolgt folgendermaßen:
1. DIP-Schalter "AI1/AI2"
Mit diesem DIP-Schalter wird gewählt, ob sich die eingestellte Adresse auf den Analogein-
gang 1 (Schalter auf "ON") oder auf den Analogeingang 2 (Schalter auf "OFF") bezieht.
2. DIP-Schalter "Adress/Offset" auf "ON"
Endress+Hauser
Daten
4 8 16
Adresse
32 64 Offset
Bedienung des Feldanzeigers
Set AI1
- AI2 Schreib- Remote
schutz
A0021499
