Verdrahtung
Es sind Kabelverschraubungen mit guten EMV-Eigenschaften zu verwenden, möglichst mit
Rundumkontaktierung des Kabelschirms (Iris-Feder). Dies erfordert geringe Potenzialunter-
schiede, evtl. Potenzialausgleich.
• Die Abschirmung des PA-Kabels darf nicht unterbrochen werden.
• Der Anschluss der Abschirmung muss immer so kurz wie möglich gehalten werden.
Im Idealfall sollten für den Anschluss der Abschirmung Kabelverschraubungen mit Iris-Feder
verwendet werden. Über die Iris-Feder, welche sich innerhalb der Verschraubung befindet, wir
der Schirm auf das T-Box-Gehäuse aufgelegt. Unter der Iris-Feder befindet sich das Abschirm-
geflecht.
Beim Zuschrauben des Panzergewindes wird die Iris-Feder auf den Schirm gequetscht und stellt
so eine leitende Verbindung zwischen Abschirmung und dem Metallgehäuse her.
Eine Anschlussbox bzw. eine Steckverbindung ist als Teil der Abschirmung (Faradayscher Käfig)
zu sehen. Dies gilt besonders für abgesetzte Boxen, wenn diese über ein steckbares Kabel mit
einem PROFIBUS® PA Gerät verbunden sind. In einem solchen Fall ist ein metallischer Stecker
zu verwenden, bei dem die Kabelabschirmung am Steckergehäuse aufgelegt wird (z.B. vorkon-
fektionierte Kabel).

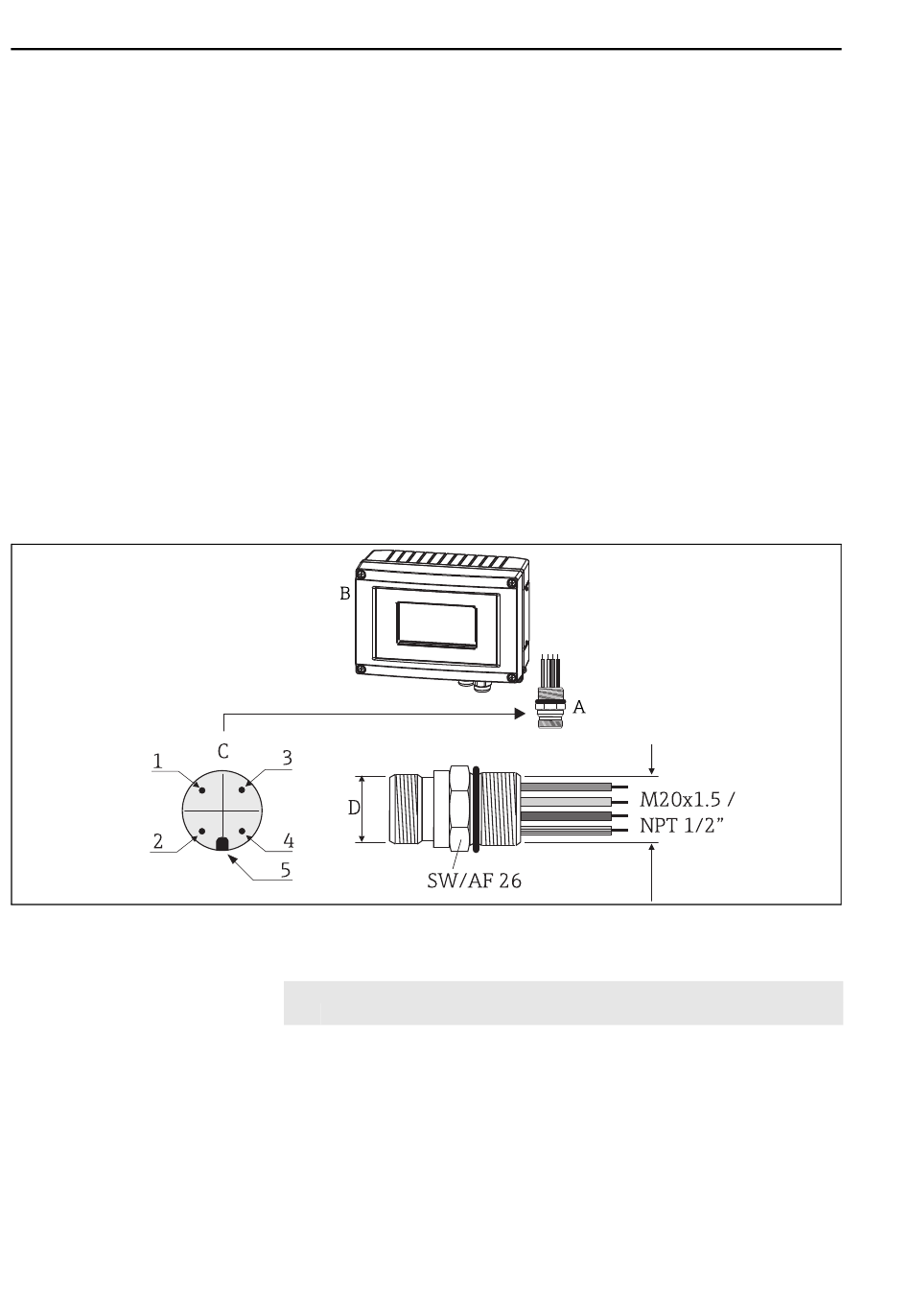

Abb. 9: Gerätestecker für den Anschluss an den PROFIBUS® PA Feldbus
A Feldbus-Gerätestecker
B Feldanzeiger
C Gerätestecker am Gehäuse (male) 3
Technische Daten Gerätestecker:
• Schutzart IP 67 (NEMA 4x)
• Umgebungstemperatur: –40...+105 °C (–40...+221 °F)
16
D Stecker 7/8"
1 Braune Leitung: PA+ (Klemme 1) 1
2 Grün-gelbe Leitung: Erdung
Blaue Leitung: PA- (Klemme 2)
4 Graue Leitung: Schirmung
5 Positioniernase
Pinbelegung / Farbcodes
D Stecker M12
Graue Leitung: Schirmung
2 Braune Leitung: PA+ (Klemme 1)
3 Blaue Leitung: PA- (Klemme 2)
4 Grün-gelbe Leitung: Erdung
5 Positioniernase
RID16
A0021545
