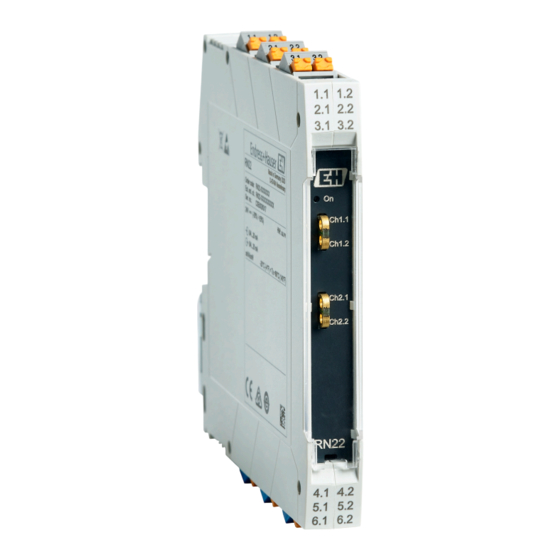

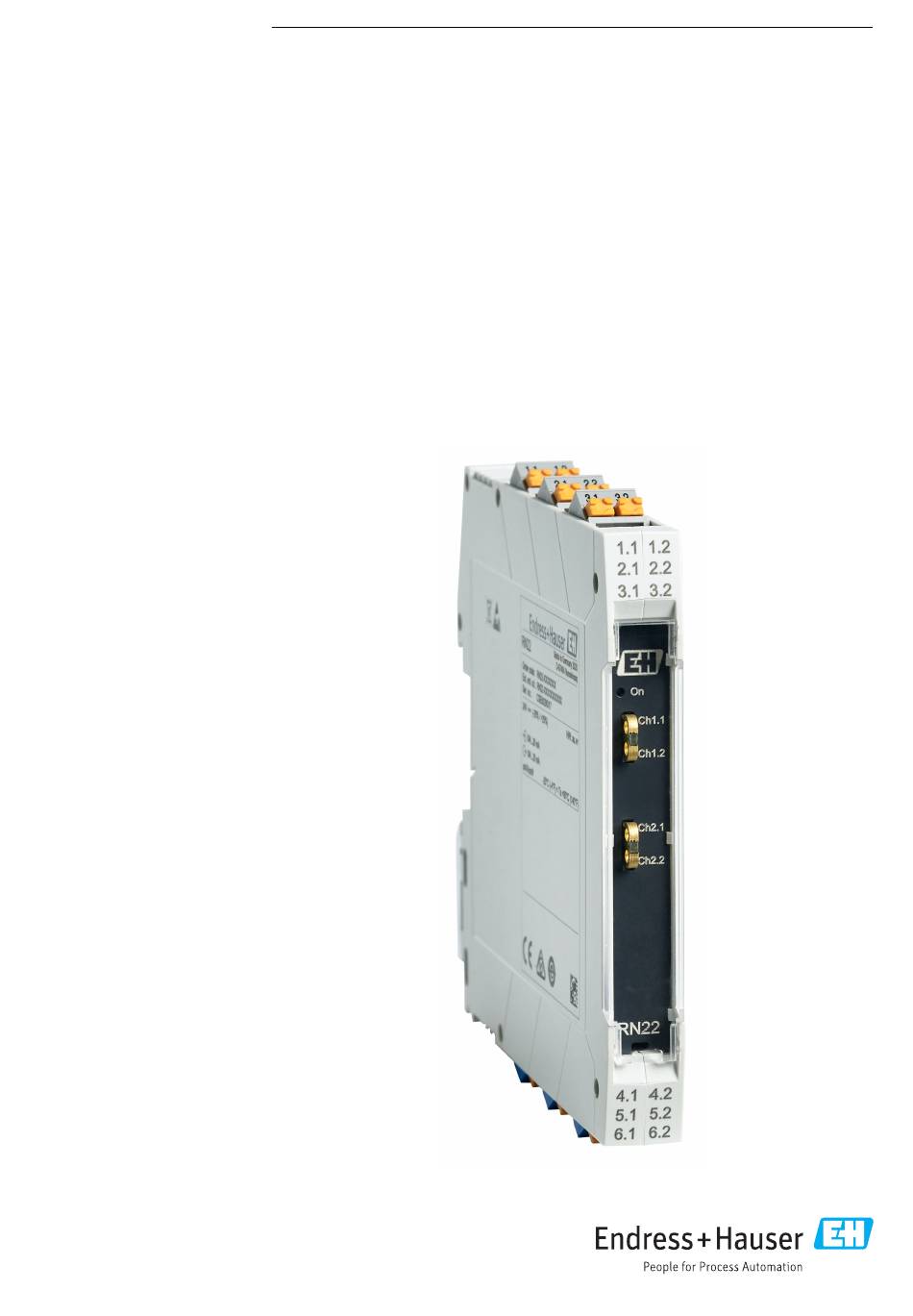

- Seite 1 Products Solutions Services BA02004K/09/DE/01.20 71514320 2020-12-14 Betriebsanleitung RN22 1 oder 2-kanaliger Speisetrenner zur sicheren Trennung von 4 ... 20 mA Normsignalkreisen, optional als Signaldoppler. HART transparent...
-
Seite 2: Inhaltsverzeichnis
12.8 Konstruktiver Aufbau ....23 Produktbeschreibung RN22 ....7 12.9 Anzeige- und Bedienelemente . -
Seite 3: Hinweise Zum Dokument
RN22 Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 4: Elektrische Symbole
Hinweise zum Dokument RN22 1.2.3 Elektrische Symbole Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. 1.2.4 Symbole in Grafiken 1, 2, 3,... Positionsnummern A, B, C, ... Ansichten 1.2.5 Symbole am Gerät... -
Seite 5: Grundlegende Sicherheitshinweise
RN22 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut. -
Seite 6: Produktsicherheit
Grundlegende Sicherheitshinweise RN22 ‣ Nur Original-Ersatzteile und Zubehör vom Hersteller verwenden. Zulassungsrelevanter Bereich Um eine Gefährdung für Personen oder für die Anlage beim Geräteeinsatz im zulassungs- relevanten Bereich auszuschließen (z.B. Explosionsschutz): ‣ Anhand des Typenschildes überprüfen, ob das bestellte Gerät für den vorgesehenen Gebrauch im zulassungsrelevanten Bereich eingesetzt werden kann. -
Seite 7: Produktbeschreibungen
RN22 Produktbeschreibungen Produktbeschreibungen Produktbeschreibung RN22 3.1.1 Produktaufbau Speisetrenner 1-kanalig • Der Speisetrenner dient zur Übertragung und galvanischen Trennung von 0/4 … 20 mA Signalen. Das Gerät besitzt einen aktiven / passiven Stromeingang, an den ein 2- oder 4- Leiter Messumformer direkt angeschlossen werden kann. Der Ausgang des Gerätes kann aktiv oder passiv betrieben werden. -
Seite 8: Produktidentifizierung
(www.endress.com/deviceviewer): Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Dokumentation werden angezeigt. -
Seite 9: Lieferumfang
RN22 Montage Lieferumfang Der Lieferumfang besteht aus: • Gerät laut Bestellung • Gedruckte Kurzanleitung • Optional: Handbuch zur funktionalen Sicherheit (SIL-Modus) • Zusätzliche Dokumentation für Geräte, die für den Einsatz im explosionsgefährdeten Bereich (0 1) geeignet sind, wie z.B. Sicherheitshinweise (XA...), Control oder Installation Drawings (ZD...) -
Seite 10: Montage Tragschienen-Busverbinder
Montage RN22 Montage Tragschienen-Busverbinder Bei Einsatz des Tragschienen-Busverbinders zur Spannungsversorgung, diesen VOR der Gerätemontage auf die Hutschiene aufrasten. Hierbei unbedingt die Aufrastrich- tung von Modul und Tragschienen-Busverbinder beachten: Rastfuß unten und Steck- erteil links! A0041738 2 Montage Tragschienen-Busverbinder 12,5 mm (0,5 in) 1. -
Seite 11: Demontage Hutschienengerät
RN22 Elektrischer Anschluss Demontage Hutschienengerät A0039696 4 Hutschienengerät demontieren 1. Einen Schraubendreher in die Lasche des Hutschienen-Clip einführen. 2. Mit dem Schraubendreher Hutschienen-Clip wie in der Abbildung dargestellt nach unten ziehen. 3. Den Schraubendreher gedrückt halten und dabei das Gerät von der Hutschiene neh- men. -
Seite 12: Verdrahtung Auf Einen Blick
Elektrischer Anschluss RN22 HINWEIS Zerstörung oder Fehlfunktion von Teilen der Elektronik ‣ ESD - Elektrostatische Entladung. Klemmen und HART-Ösen an der Front vor elekt- rostatischer Entladung schützen. ‣ Bei HART-Kommunikation wird ein abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage beachten. Informationen zu Anschlussdaten siehe Kapitel "Technische Daten". -
Seite 13: Anschlusskontrolle
RN22 Elektrischer Anschluss HINWEIS Die gleichzeitige Einspeisung über Anschlussklemmen und Tragschienen-Busverbin- der ist nicht erlaubt! Der Abgriff von Energie aus dem Tragschienen-Busverbinder zur Weiterleitung ist nicht erlaubt. ‣ Niemals die Versorgungsspannung direkt an den Tragschienen-Busverbinder anschlie- ßen! Anschlusskontrolle Gerätezustand und -spezifikationen Hinweise Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? -
Seite 14: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten RN22 Bedienungsmöglichkeiten Anzeige- und Bedienelemente A0040188 7 Anzeige- und Bedienelemente Steckbare Schraub- oder Push-in Anschlussklemme LED grün "On" Spannungsversorgung Anschlussösen zur HART Kommunikation (Kanal 1) Anschlussösen zur HART Kommunikation (Kanal 2, Option) Hutschienen-Clip für Tragschienenmontage Tragschienen-Busverbinder (optional) 7.1.1... -
Seite 15: Diagnose Und Störungsbehebung
RN22 Diagnose und Störungsbehebung Diagnose und Störungsbehebung Allgemeine Störungsbehebungen Fehlersuche in jedem Fall mit den nachfolgenden Checklisten beginnen, falls nach der Inbetriebnahme oder während des Messbetriebs Störungen auftreten. Die verschiedenen Abfragen führen gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnah- men. -
Seite 16: Ersatzteile
Reparatur RN22 11.2 Ersatzteile Aktuell lieferbare Ersatzteile zum Gerät sind Online unter: http://www.products.endress.com/spareparts_consumables. Bei Ersatzteilbestellungen die Seriennummer des Gerätes angeben! Bestellcode Steckklemmenset 2-polig, DIN rail Interfaces - Schraube 71505292 Steckklemmenset 2-polig, DIN rail Interfaces - Push-In 71505320 Klappe 12,5 mm, Hutschienengehäuse (Verpackungseinheit: 5 Stück) 71505347 11.3... -
Seite 17: Technische Daten
Technische Daten Technische Daten 12.1 Arbeitsweise und Systemaufbau Produktbeschreibung RN22 Produktaufbau Speisetrenner 1-kanalig • Der Speisetrenner dient zur Übertragung und galvanischen Trennung von 0/4 … 20 mA Signalen. Das Gerät besitzt einen aktiven / passiven Stromeingang, an den ein 2- oder 4- Leiter Messumformer direkt angeschlossen werden kann. -
Seite 18: Ausgang
Technische Daten RN22 Eingangsspannungsabfall Signal für 4-Leiter- < 7 V bei 20 mA Anschluss Transmitterspeisespannung 17,5 V ±1 V bei 20 mA Leerlaufspannung: 24,5 V ±5 % 12.3 Ausgang Ausgangsdaten Ausgangssignalbereich (Unter- / Überbereich) 0 … 22 mA Funktionsbereich Ausgangssignal 0/4 …... -
Seite 19: Energieversorgung
RN22 Technische Daten 12.4 Energieversorgung Klemmenbelegung Verdrahtung auf einen Blick +24V +24V +24V +24V n.c. n.c. n.c. n.c. n.c. n.c. HART HART 4.1 4.2 5.1 4.2 5.1 6.1 6.2 5.2 A0040202 8 Klemmenbelegung: 1- und 2-Kanal Version (links), Signaldoppler (rechts) An den HART Anschlussösen können HART-Kommunikatoren angeschlossen werden. -
Seite 20: Leistungsmerkmale
Technische Daten RN22 Leistungsaufnahme bei 24 V 1-kanalig: ≤ 1,5 W (20 mA) / ≤ 1,6 W (22 mA) 2-kanalig: ≤ 3 W (20 mA) / ≤ 3,2 W (22 mA) Signaldoppler: ≤ 2,4 W (20 mA) / ≤ 2,5 W (22 mA) Stromaufnahme bei 24 V 1-kanalig: ≤... -
Seite 21: Montage
RN22 Technische Daten Referenzbedingungen • Kalibrationstemperatur: +25 °C ±3 K (77 °F ±5,4 °F) • Versorgungsspannung: 24 V / 230 V • Ausgangsbürde: 225 Ω • Externe Ausgangsspannung (passiver Ausgang): 20 V • Warmlauf: > 1 h Maximale Messabweichung Genauigkeiten Übertragungsfehler... -
Seite 22: Umgebung
Technische Daten RN22 12.7 Umgebung Wichtige Umgebungsbedin- Umgebungstemperaturbe- –40 … 60 °C Lagerungstemperatur –40 … 80 °C gungen reich (–40 … 140 °F) (–40 … 176 °F) Schutzart IP 20 Überspannungskategorie Verschmutzungsgrad Luftfeuchte 5 … 95 % Einsatzhöhe ≤ 2 000 m (6 562 ft) -
Seite 23: Konstruktiver Aufbau
RN22 Technische Daten 12.8 Konstruktiver Aufbau Bauform, Maße Angaben in mm (in) Klemmengehäuse zur Montage auf Hutschiene A0044417 Breite (B) x Länge (L) x Höhe (H) (mit Anschlussklemmen): 12,5 mm (0,49 in) x 116 mm (4,57 in) x 107,5 mm (4,23 in) Gewicht Gerät mit Anschlussklemmen (Angaben aufgerundet):... -
Seite 24: Anzeige- Und Bedienelemente
• Tagesaktuelle Konfigurationsdaten • Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbe- reich oder Bediensprache • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel-Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Endress+Hauser... -
Seite 25: 12.11 Zubehör
RN22 Technische Daten 12.11 Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com. -
Seite 26: 12.13 Ergänzende Dokumentation
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Kurzanleitung (KA) Schnell zum 1. Messwert Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstinbetriebnahme. -
Seite 27: Anhang Systemübersicht Rn
Bei Einsatz eines Tragschienen-Busverbinders an die Versorgungsklemmen der Geräte ausschließlich ein SELV- oder PELV-Stromkreis angeschlossen werden Die Trennverstärker der RN(x)22 Serie von Endress+Hauser können entweder mittels Steckverbinder auf der Geräteunterseite oder per Einzelverdrahtung über steckbare Schraub- oder Push-In Klemmen versorgt werden. Gerade bei einer hohen Geräteanzahl ist es sehr aufwendig, die Verdrahtung für jedes Gerät einzeln vorzunehmen. - Seite 28 RLN22 bei einer Betriebsspannung von 24 V . Zunächst ermitteln Sie die Stromaufnahme der Geräte aus den Kurzanleitungen. Für den Speisetrenner RN22 (1- kanalig) sind dies 70 mA, bei den NAMUR-Trennschaltverstärkern RLN22 (2-kanalig) 35 mA pro Gerät. Anschließend ist die Gesamtstromaufnahme mit folgender Formel zu bestimmen: ·...
-
Seite 29: Versorgung Über Einspeise-/Fehlermeldemodul Rnf22
RN22 Anhang Systemübersicht RN Series Gerät (24 V Stromaufnahme je Gerät (mA) Anzahl Geräte Stromaufnahme Gesamt (mA) RN22 Signaldoppler RLN22 1-Kanal RLN22 2-Kanal RNO22 1-Kanal RNO22 2-Kanal Imax: 400 mA Die Gesamtstromaufnahme von 385 mA ist kleiner als der maximal zulässige Strom von 400 mA. - Seite 30 Beispiel: Einspeisung über redundante Systemstromversorgung RNB22 und ein Ein- speisemodul RNF22 Gewünscht wird die Versorgung von 15 Speisetrennern RN22 (1 kanalig), 5 Speisetren- nern RN22 (2-kanalig), 3 Signaldoppler RN22, 12 NAMUR-Trennschaltverstärkern RLN22 (1-kanalig) sowie 5 Ausgangstrennverstärker RNO22 (1-kanalig) bei einer Betriebsspan- nung von 24 V Zunächst ermitteln Sie die Stromaufnahme der Geräte aus den Kurzanleitungen.
-
Seite 31: Beispiel: Einspeisung Über Zwei Einspeisemodule Rnf22 (Redundant)
· I · I + … modul1 modul2 Gerät (24 V Stromaufnahme je Gerät (mA) Anzahl Geräte Stromaufnahme Gesamt (mA) RN22 1-Kanal 1050 RN22 2-Kanal RN22 Signaldoppler RLN22 1-Kanal RLN22 2-Kanal RNO22 1-Kanal RNO22 2-Kanal Imax: 2 500 mA 2477... - Seite 32 Beispiel: Einspeisung über zwei Einspeisemodule RNF22 Gewünscht wird die maximal mögliche Auslastung des Systems ohne Redundanz mit der Versorgung von 20 Speisetrenner RN22 (1 kanalig), 10 Speisetrenner RN22 (2-kanalig), 5 Signaldoppler RN22, 20 NAMUR-Trennschaltverstärker RLN22 (1-kanalig), 20 RLN22 (2- kanalig) sowie 15 Ausgangstrennverstärker RNO22 (1-kanalig) und 10 RNO22 (2-kana- lig) bei einer Betriebsspannung von 24 V Zunächst ermitteln Sie die Stromaufnahme der Geräte aus den Kurzanleitungen.
-
Seite 33: Anwendungen Rn Series Geräte
• Elektrische Speisung der angeschlossenen Sensoren • Leitungsüberwachung Die Geräte für diese Aufgaben werden zusammenfassend als Trennverstärker oder Signal- trenner bezeichnet und stehen bei der Endress+Hauser RN Series mit unterschiedlichem Funktionsspektrum zur Verfügung. Dabei werden unterschiedliche Signalarten aufbereitet. 13.2.1 Art der Signale Analog werden Signale genannt, wenn sie stufenlos „gleitend“... - Seite 34 Die Speisetrenner übernehmen mehrere Funktionen. Neben der galvanischen Signaltren- nung und proportionalen Übertragung der analogen 0/4-20 mA Signale versorgen sie angeschlossene Sensoren. Die RN22 sind HART-transparent, übertragen also z. B. auch die vom PMP71B übermittelte HART-Information. Über die frontseitigen HART-Anschlüsse können die HART-Signale abgegriffen werden oder es lassen sich angeschlossene...
- Seite 35 Beispiel: Durchflussmessung in einem explosionsgeschützten Bereich • Der aktive 4-Leiter-Sensor Promag P300 liefert ein zum Durchfluss proportionales Stromsignal an den passiven Eingang des Trennverstärkers • Der RN22 Trennverstärker liefert ein zum Eingangssignal proportionales passives Stromausgangssignal an einen aktiven Eingang der Auswerteeinheit Setting up of transmitter...
- Seite 36 • Der passive 2-Leiter-Sensor Prowirl F200 liefert ein zum Durchfluss proportionales Stromsignal an den aktiven Eingang des Trennverstärkers • Der RN22 Signaldoppler liefert das HART-Signal sowie ein zum Eingangssignal proporti- onales aktives Stromausgangssignal an einen passiven Eingang des Datenmanagers RSG45 •...
- Seite 37 RN22 Anhang Systemübersicht RN Series NAMUR-Sensoren können am Ausgang vier Zustände einnehmen: • Strom 0 mA: Drahtbruch; Schaltkreis offen • Strom <1,2 mA: Sensor bereit, unbedämpft • Strom >2,1 mA: Sensor bereit, bedämpft • Strom Maximalwert >6 mA: Kurzschluss, Maximalstrom Eine weitverbreitete Anwendung für NAMUR-Sensoren sind Grenzwertüberwachungen in...
- Seite 38 Anhang Systemübersicht RN Series RN22 FTE20 RLN22 Resistive coupler Output Input (binary) (1.2 or 2.1 mA) Fault Power supply 24 V DC signal A0045583 21 NAMUR Grenzwerterfassung mit Drehflügelmelder FTE20 mit Leitungsüberwachung im explosionsge- schützten Bereich Mit dem optional zum NAMUR-Trennschaltverstärker RLN22 bestellbaren Widerstands- koppelglied, welches sensorseitig im Anschlussraum des FTE20 eingeschleift wird, kann eine Leitungsüberwachung auf Unterbrechung und Kurzschluss realisiert werden.
- Seite 39 RN22 Anhang Systemübersicht RN Series Control valve RNO22 0/4…20 mA 0/4…20 mA Output Input (active) (passive) Power supply 24 V DC A0045585 23 Regelventilansteuerung im Ex-Bereich mit einem Ausgangstrennverstärker RNO22 Endress+Hauser...
-
Seite 40: Stichwortverzeichnis
Stichwortverzeichnis RN22 Stichwortverzeichnis Anforderungen an Personal ..... 5 Anzeige- und Bedienelemente Übersicht ......14, 24 Arbeitssicherheit . - Seite 44 *71514320* 71514320 www.addresses.endress.com...
