Ligne moyenne pression flash gaz
Réalisée en tube cuivre avec vanne de
détente MP de type Danfoss CCM ou ICM en
standard (selon modèle)
Avec échangeur de gestion de la surchauffe
et sous refroidissement de liquide (système
breveté)
En option : Doublement de la vanne MP iso-
lables avec vannes de purge (selon modèles)
Prestation possible dans le cadre de mise en
place de solution de secours. La vanne ICM
est obligatoire dans ce cas précis)
Voir § « Marche secours »
Solution standard CCMT ou ETS 1x100% ou 2x50%*
Standard solution CCMT or ETS 1x100% or 2x50%*
Standardlösung CCMT oder ETS 1x100% oder 2x50%*
Départ liquide :
Équipé d'un échangeur à plaque liquide-gas
sortie moyenne pression avec vanne
d'injection liquide pour refroidissement
intermédiaire (système breveté)
2 Boîtiers filtres démontables avec cartouche
déshydratante et vanne de purge/charge
Equipée d'une vanne clapet en amont du
filtre. Equipée d'une vanne à boule en sortie
liquide.
L'ensemble est isolé en Armaflex 19 mm
En option : Double déshydrateurs isolables
en parallèle (2x50%) au lieu d'une ligne
simple (sauf diamètre 1 ''5/8 double
deshydrateur en standard)
*En fonction du modèle
*Moddel dependant
*Modellabhängig
DESCRIPTIF TECHNIQUE (Module réservoir de liquide)
TECHNICAL FEATURES (Liquid receiver module)
TECHNISCHE EIGENSCHAFTEN (Flüssigkeitssammlermodul)
Medium pressure line
Made of standard copper pipes
Equiped With medium pressure regulating
valve type CCM or ICM as standard (model
dependant)
With liquid-gas heat exchanger to drive
superheat and subcooling (patented system)
Option: Two MP valves in parallel with drain
valve (according to sizes )
Possible to use this in the context of
implementation of a backup solution
Refer to § "Backup solution"
Liquid line
With a liquid/gas plate heat exchanger with
liquid injection valve for intermediate cooling
(patented system). 2 Filter dryers with
removable core dryer and drain / charging
valve.
Equipped with check valve upstream of the
filter.
Equipped with outlet shut-off valve.
Fully insulated with PU insulation foam
("armaflex") 19 mm.
Option: Double filter driers (2x50%) in
parallel with shut-off valve instead of a single
line (except liquid line 1''5/8 with double
driers as standard).
Mitteldruck-Flash-Gasleitung
Normale-Kupferleitung mit
Mitteldruckregelventil Danfoss CCM oder
ICM im Standard (modellabhängig)
Mit Wärmetauscher zur Regelung der
Überhitzung und der Flüssigkeitsunterkühlung
(patentiertes System)
Optional: Mitteldruckregelventil Danfoss
CCM
Optional: Zwei parallele Mitteldruckventile mit
Serviceventilen (modellabhängig)
Möglichkeit dies im Rahmen einer Backup-
Lösung zu nutzen.
Siehe Absatz „Notbetrieb"

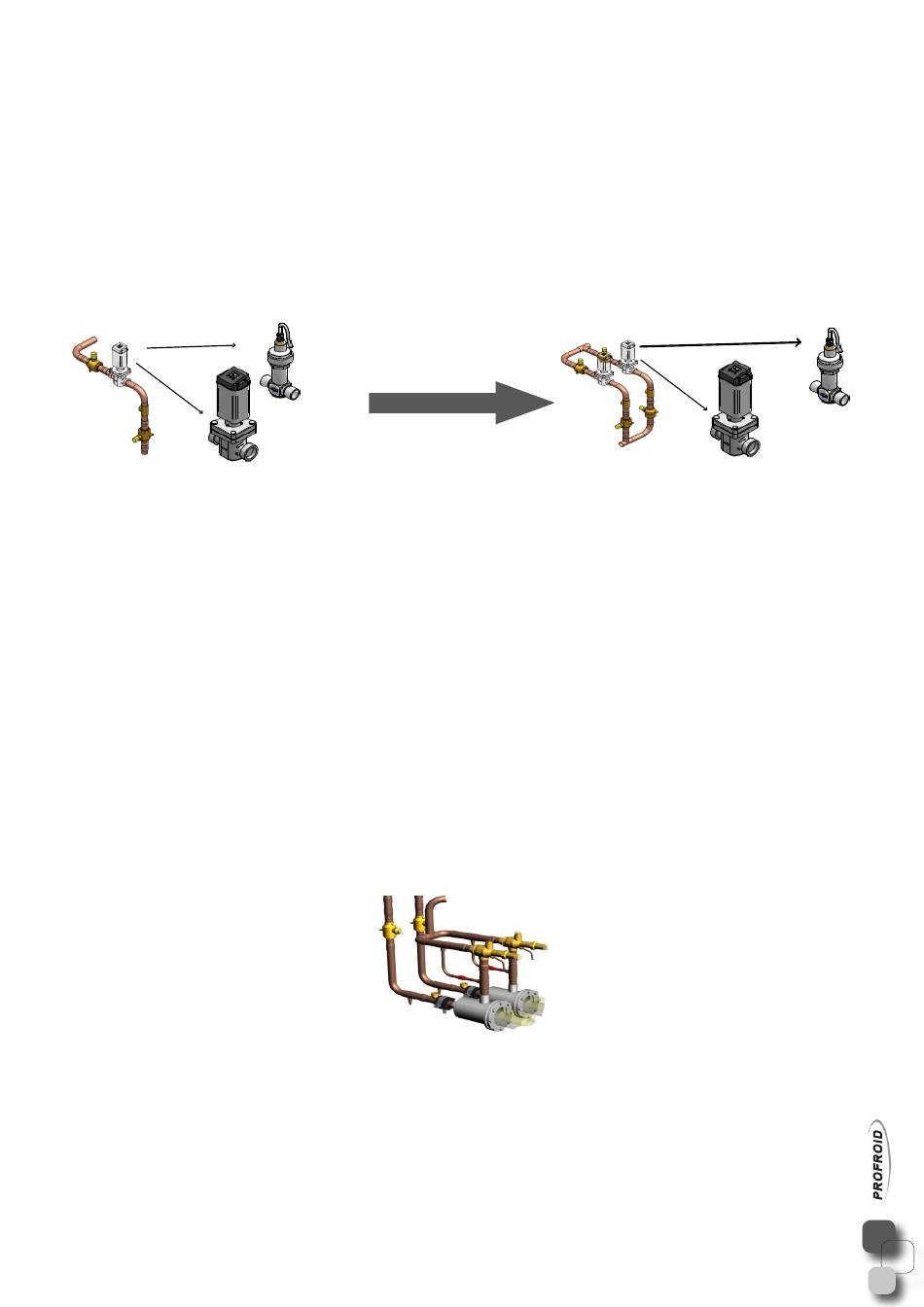

Dédoublement des vannes 2xETS ou 2xCCMT (2x100%)
Valve duplication 2xETS or 2xCCMT (2x100%)
Ventilverdoppelung 2xETS oder 2xCCMT 2x100%
Flüssigkeitsleitung:
Plattenwärmetauscher Flüssig/Gas mit
Flüssigkeitseinspritzung,
2 Filtergehäusen mit auswechselbarem
Filtereinsatz und Serviceventil,
Rückschlagventil vor dem Filter,
Absperrventil nach dem Filter,
Baugruppe ist mit 19mm Armaflex isoliert.
Optional: Zwei parallele Filtertrockner
(2x50%), absperrbar, anstatt einer einfachen
Leitung (bei Durchmesser 1 ''5/8 sind parallele
Trockner bereits im Standardlieferumfang
enthalten)
Départ liquide (2x 50%)
Liquid line
(2x 50%)
Flüssigkeitsleitung (2x 50%)
