ACCESSOIRES / SECURITES
En standard : Batterie 24V avec forte capa-
cité pour fermeture des vannes de détente
HP et MP en cas de coupure de tension
Attention : Dans les cas de demande spéci-
fiques concernant :
• Alimentation des postes froids
• Alimentation de l'armoire des postes froids
• Permutation des compresseurs sous un seul
variateur
• ICC> à 25kA en régime équipé de
différentiels
-> L'armoire ne pourra plus être livrée montée
et raccordée (hors dimensions définies en
standard)
Liste complète des composants dans le sché-
ma électrique, ainsi que leur code ERP pour
un meilleur suivi avec notre service SAV.
Liste des câbles et borniers de raccordement
extrêmement précis, bornes contigües pour
un même câble, permettant un raccordement
rapide et sans erreur de l'armoire électrique
et de la centrale
Lecture aisée du schéma électrique grâce à
la répétition des textes de fonctions sur les
contacts des relais et contacteurs.
Régime de neutre :
• Sans différentiel en standard
• En option différentiels et IT
DESCRIPTIF TECHNIQUE (Armoire électrique)
TECHNICAL FEATURES (Electrical control cabinet)
TECHNISCHE EIGENSCHAFTEN (Schaltschrank)
ACCESSORIES / SAFETY DEVICES
As standard: 24V Battery with high capacity
power supply for closing the expansion valves
in case of power failure
Warning: In specific application cases
regarding :
• Consumers power supply
• Consumer E-box power supply
• Compressor base load switch with only one
variable speed drive
• ICC> to 25kA for system equipped with
circuit breakers
->The electrical cabinet could not be
delivered assembled and connected on the
rack (not defined in standard dimensions)
Full list of components as part of the electrical
wiring diagram, including the factory material
number allowing an easier service
Detailed list of cables and terminals ,
terminals contiguous to one single cable,
allowing quick connection and error free
control cabinet and compressor rack cabling.
Electrical diagram with easy reading repeating
function texts on the relays , contacts and
switches.
Neutral system:
• No GFCI as standard
• Optional GFCI and IT

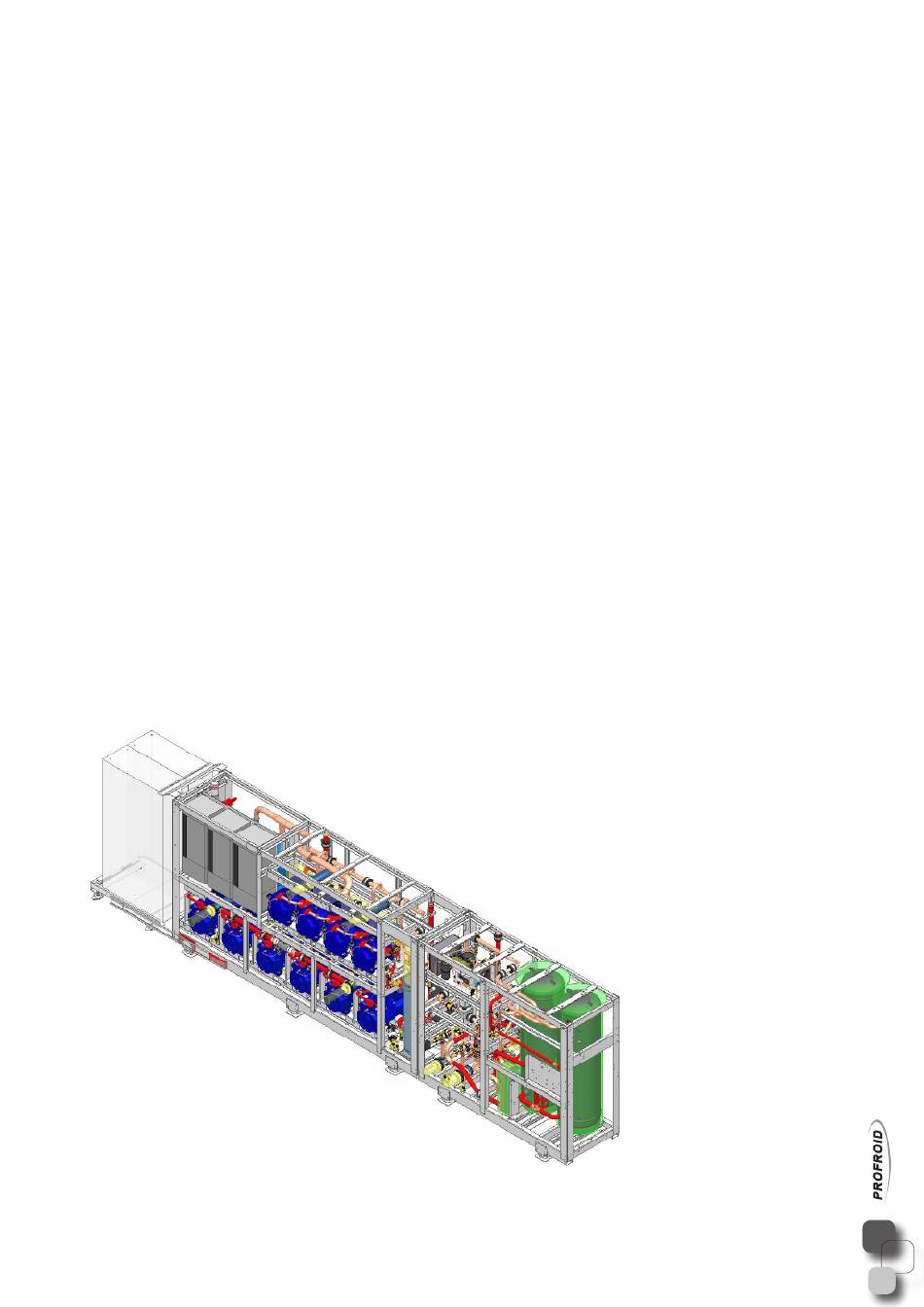

Montage adossé (Largeur armoire 1600 -1800 - 2400mm)
Back to back mounted (length of electrical cabinet 1600 - 1800 - 2400mm)
Rücken an Rücken montiert (Schaltschrankbreiten 1600mm - 1800mm - 2400mm)
ZUBEHÖR/SICHERHEITSVORRICHTUNGEN
Als Standard: Batterie 24VDC mit hoher
Kapazität zum gezielten Absperren der
Regelventile bei Spannungsausfall
Achtung: Im Fall von spezifischen
Anforderungen hinsichtlich:
• Stromversorgung von Kühlstellen
• Stromversorgung des Schaltschranks der
Kühlstellen
• Grundlastwechsel bei frequenzberiebenen
Verdichtern
• ICC> 25 kA (Kurzschlussstrom) mit
Leitungsschutzschalter
-> Der Schaltschrank kann ggf. nicht montiert
und angeschlossen geliefert werden (falls
außerhalb der standardmäßig vorgesehenen
Abmessungen)
Eine vollständige Stückliste inklusive deren
werksseitigen Materialnummern ist Teil des
Stromlaufplans.
Detaillierte Kabelliste und
Anschlussklemmenplan, Zusammenhängende
Anschlussklemmen für das gleiche Kabel, was
einen schnellen und optimierten Anschluss
des Schaltschranks und der Verbundkälteanlage
Verständlicher Stromlaufplan inkl.
Funktionstexte auf Relais- und Schützkontakte.
Ausführung N-Leiter:
• Kein FI-Schalter im Standard
• Optional FI-Schalter und IT
