Motorraumklappe Öffnen Und Schließen - Skoda Citigo Betriebsanleitung

VORSICHT
Nur Betriebsflüssigkeiten der richtigen Spezifikation nachfüllen. Anderenfalls
■
sind schwerwiegende Funktionsmängel und Fahrzeugschäden die Folge!
Niemals die Motorraumklappe am Entriegelungshebel öffnen - Beschädigungs-
■
gefahr.
Umwelthinweis
Aufgrund umweltgerechter Entsorgung der Betriebsflüssigkeiten, der erforderli-
chen Spezialwerkzeuge und der notwendigen Kenntnisse empfehlen wir, die Be-
triebsflüssigkeiten im Rahmen eines Inspektions-Services von einem ŠKODA Ver-
tragspartner wechseln zu lassen.
Hinweis
Bei Fragen bezüglich der Betriebsflüssigkeiten ist ein ŠKODA Vertragspartner
■
aufzusuchen.
Betriebsflüssigkeiten richtiger Spezifikationen können aus dem ŠKODA Original
■
Zubehör erworben werden.

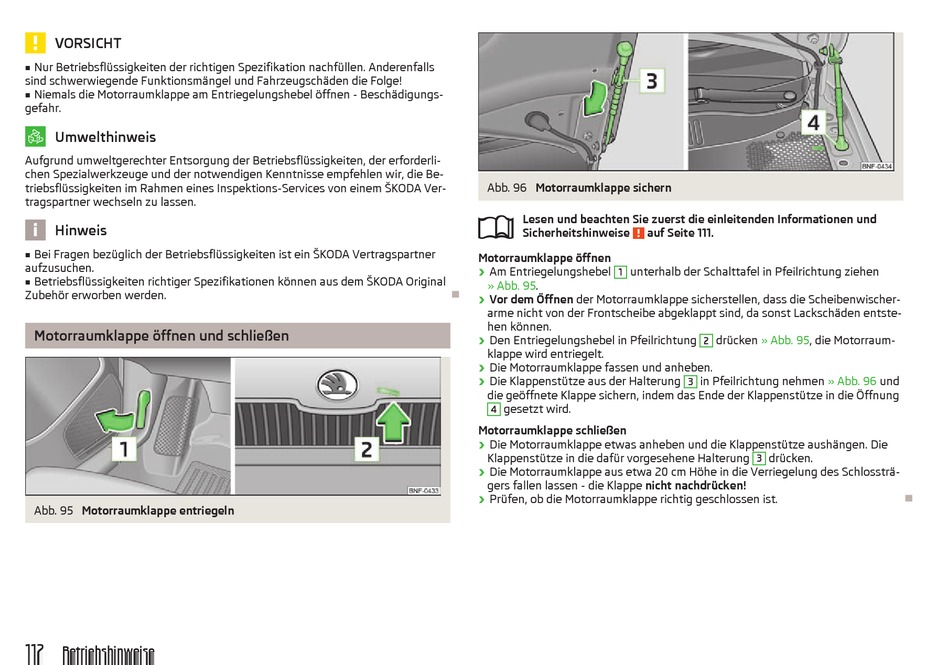

Motorraumklappe öffnen und schließen
Abb. 95 Motorraumklappe entriegeln
112
Betriebshinweise
Abb. 96 Motorraumklappe sichern
ä
Lesen und beachten Sie zuerst die einleitenden Informationen und
Sicherheitshinweise
Motorraumklappe öffnen
›
Am Entriegelungshebel unterhalb der Schalttafel in Pfeilrichtung ziehen
1
» Abb. 95.
›

Vor dem Öffnen der Motorraumklappe sicherstellen, dass die Scheibenwischer-
arme nicht von der Frontscheibe abgeklappt sind, da sonst Lackschäden entste-
hen können.
›
Den Entriegelungshebel in Pfeilrichtung
klappe wird entriegelt.
›
Die Motorraumklappe fassen und anheben.
›
Die Klappenstütze aus der Halterung
die geöffnete Klappe sichern, indem das Ende der Klappenstütze in die Öffnung
gesetzt wird.
4
Motorraumklappe schließen
›
Die Motorraumklappe etwas anheben und die Klappenstütze aushängen. Die
Klappenstütze in die dafür vorgesehene Halterung
›
Die Motorraumklappe aus etwa 20 cm Höhe in die Verriegelung des Schlossträ-
gers fallen lassen - die Klappe nicht nachdrücken!
›
Prüfen, ob die Motorraumklappe richtig geschlossen ist.
auf Seite 111.
drücken » Abb. 95, die Motorraum-
2
in Pfeilrichtung nehmen
3
drücken.
3
» Abb. 96 und

