Das Öffnen eines der Kontakte zwischen den Klemmen 13 und 14 oder 3 und 5 bewirkt
eine sofortige Abschaltung von Filterpumpe, Dosiertechnik und Heizung.
Das Schließen eines der Kontakte zwischen den Klemmen 2 und 4 oder 11 und 12 bewirkt
eine Zwangseinschaltung der Filterpumpe, während Heizung und Dosiertechnik aus-
geschaltet werden.
PC-250
20 21
Dosiertechnik
(potentialfrei)
max. 230V / 8A
Filtersteuerung PC-250
30 31
Schwimmbad

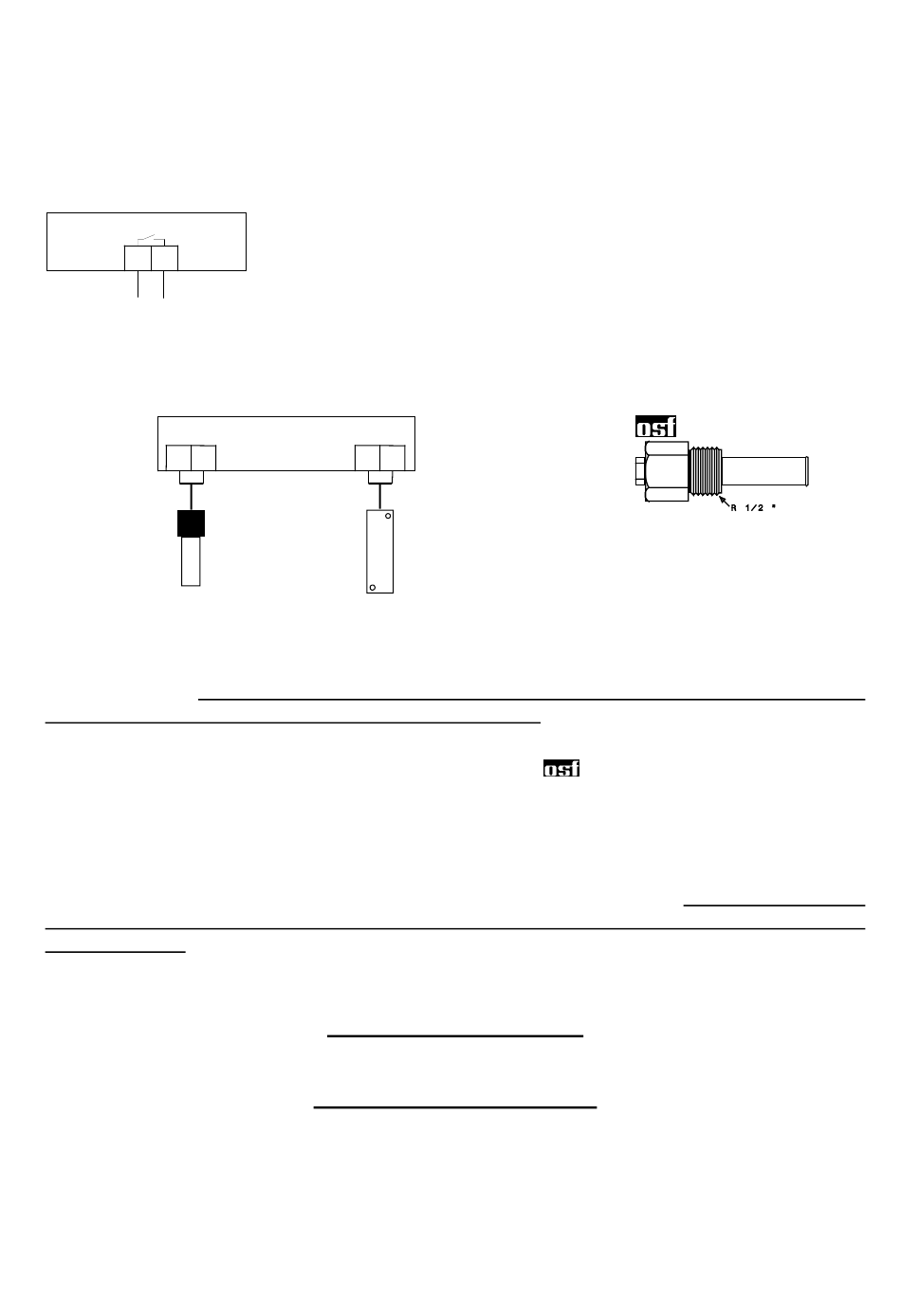

An die Klemmen 30 und 31 wird der Schwimmbad-Temperaturfühler angeschlossen. Der
Temperaturfühler wird serienmäßig mit einer Leitungslänge von 1,5m geliefert. Diese kann
bei Bedarf mit zweiadriger Leitung (Querschnitt min. 0,5mm²) bis zu maximal 20m ver-
längert werden. Eine Verlegung der Fühlerleitung in der Nähe von Netzleitungen ist zu
vermeiden, um mögliche Störeinflüsse auszuschließen.
Da eine exakte Temperaturregelung nur bei gutem Wärmeübergang zwischen Temperatur-
fühler und Schwimmbadwasser erfolgt, ist eine
3200200003) in das Rohrleitungssystem einzubauen. Die Polarität der Fühler ist beliebig.
An die Klemmen 32 und 33 kann zusätzlich ein Solar-Temperaturfühler (Art. Nr.
3100000030) angeschlossen werden. Der Temperaturfühler wird serienmäßig mit einer
Leitungslänge von 20m geliefert. Diese kann bei Bedarf mit zweiadriger Leitung
(Querschnitt min. 0,5mm²) bis zu maximal 50m verlängert werden. Eine Verlegung der
Fühlerleitung in der Nähe von Netzleitungen ist zu vermeiden, um mögliche Störeinflüsse
auszuschließen. Der Solar-Temperaturfühler ist am Ausgang des Sonnenkollektors
anzubringen und muss einen guten Wärmekontakt zum zurückfließenden Wasser haben.
Die Temperatur am Einbauort des Temperaturfühlers darf 80°C nicht überschreiten.
Siehe in der Rubrik Info-Taste unter Menüpunkt 10
Wenn die Rückspültaste 3 Sekunden ununterbrochen betätigt wird, startet der
Rückspülvorgang. Falls keine Rückspüldauer eingegeben wurde, wird die Rückspülung
nicht gestartet.
Bedienungsanleitung Filtersteuerung PC-250 Seite: 12 (24
Anschluss der Dosiertechnik
Zwischen den Klemmen 20 und 21 liegt im Steuergerät
ein
beispielsweise
verwendet werden (der Kontakt ist während des
Filterbetriebes geschlossen).
Dieser Kontakt kann mit max. 230V/8A belastet werden.
Anschluss der Temperaturfühler
32 33
Temperaturfühler
Motorschutz einstellen
Rückspülvorgang starten
potentialfreier
Relaiskontakt.
zur
Ansteuerung
Solar-
Fühler
Dieser
der
Dosiertechnik
-Tauchhülse
-Tauchhülse R ½" (Art. Nr.
kann
