OSF POOLcontrol-45 exclusiv Montage- Und Bedienungsanleitung

Filtersteuerung mit eingebauter niveauregelung und mit lan-anschluss
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

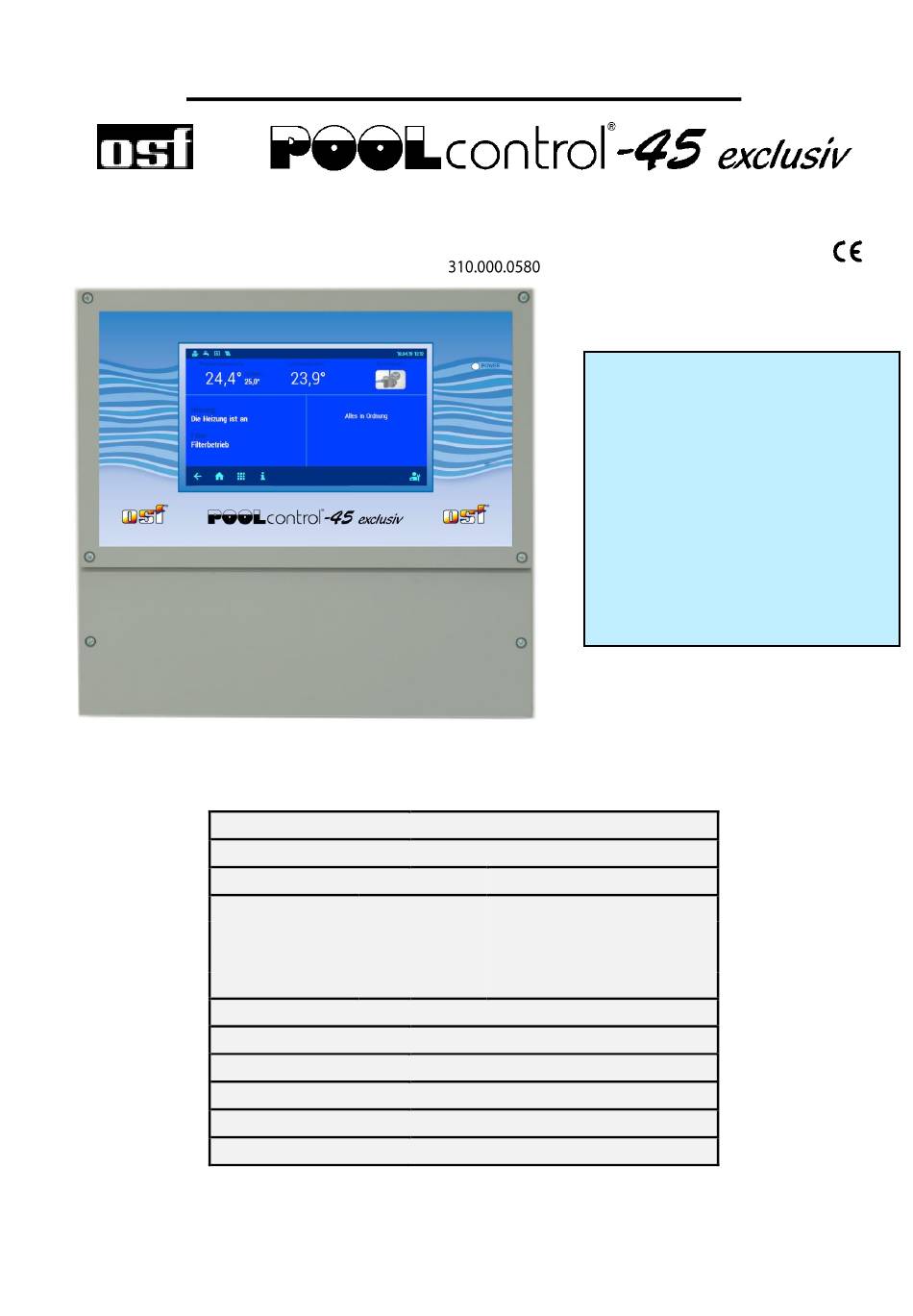

Montage- und Bedienungsanleitung
Filtersteuerung mit eingebauter Niveauregelung
und mit LAN-Anschluss
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Schutzart:
Niveau-Sensoren:
Umgebungstemperatur:
Luftfeuchtigkeit:
Speicherkarte:
Internetanschluss:
Art. Nr.:

Technische Daten

Pumpe:
Heizung:
Dosiertechnik:
Zusatzausgang:
12V Sicherheitskleinspannung (SELV)
0-95% nicht kondensierend
Anschließbare Pumpen
230V-Wechselstrom-Pumpe
(Nennstrom bis 8A)
400V-Drehstrom-Pumpe
(Nennstrom bis 8A)
Speck ECO-Touch-Pro Pumpe
Speck Badu-90-ECO-VS Pumpe
Speck Badu-90-ECO-Motion Pumpe
Pentair IntelliFlo Pumpe
Pentair SuperFlo Pumpe
Zodiac FloPro VS Pumpe
UWE PMM Pumpe
300mm x 285mm x 85mm
3/N/PE 400V/230V 50Hz
ca. 5VA (modusabhängig)
max. 8A / 3,0 kW (AC3)
max. 3A / 0,4 kW (AC3)
max. 3A / 0,4 kW (AC3)
max. 3A / 0,4 kW (AC3)
IP 40
0-40°C
Micro SD
LAN
Inhaltsverzeichnis
loading

Verwandte Anleitungen für OSF POOLcontrol-45 exclusiv

Inhaltszusammenfassung für OSF POOLcontrol-45 exclusiv

  • Seite 1: Technische Daten

    Montage- und Bedienungsanleitung Filtersteuerung mit eingebauter Niveauregelung und mit LAN-Anschluss Art. Nr.: Anschließbare Pumpen 230V-Wechselstrom-Pumpe (Nennstrom bis 8A) 400V-Drehstrom-Pumpe (Nennstrom bis 8A) Speck ECO-Touch-Pro Pumpe Speck Badu-90-ECO-VS Pumpe Speck Badu-90-ECO-Motion Pumpe Pentair IntelliFlo Pumpe Pentair SuperFlo Pumpe Zodiac FloPro VS Pumpe UWE PMM Pumpe Technische Daten Abmessungen:...

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 2 (44) Inhaltsverzeichnis Technische Daten ......................1 Inhaltsverzeichnis ......................2 Funktion ......................... 5 Installation ........................5 Sicherungen ........................6 Elektrischer Anschluss ....................6 Kleinspannungsleitungen ........................... 6 Netzanschluss bei Verwendung einer 400V-Drehstrom-Pumpe ..............6 Netzanschluss bei Verwendung einer 230V-Wechselstrom-Pumpe............7 Netzanschluss bei Verwendung einer 230V-Pumpe (mit Aktivierung des elektronischen Motorschutzes)7 Netzanschluss bei Verwendung einer Speck ECO-Touch-Pro Pumpe .............
  • Seite 3 Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 3 (44) Funktionsbeschreibung der Niveauregelung für Auffangbehälter ............14 Schwimmbad mit Skimmer ........................15 Niveaumessung im Standrohr ........................15 Verwendung ohne Niveauregelung ......................15 Magnetventil für Wassernachspeisung ....................15 Display ......................... 16 Bedienung ........................16 Einschalten der PC-45 exclusiv........................
  • Seite 4 Konfiguration des zweiten Filters ................30 Konfiguration von zwei Filtersystemen ..................... 31 Anschluss an das Internet ..................32 Testen der Internetverbindung ......................... 32 Verwendung des osf-Kommunikationsservers ..................32 Kommunikationsserver für Schwimmbadbesitzer ........... 33 Neues Gerät am Server anmelden ....................... 34 Kommunikationsserver für Schwimmbadbauer ............35 Neue Steuerung am Server anmelden ....................

  • Seite 5: Funktion

    Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 5 (44) Funktion -Steuerung PC-45 exclusiv ermöglicht das zeitabhängige Ein- und Ausschalten einer Filterpumpe nach einem frei programmierbaren Tages- oder Wochenprogramm. Als Filterpumpe kann eine 400V Dreh- strompumpe, eine 230V Wechselstrompumpe, oder eine drehzahlgeregelte Pumpe (siehe Anschlusspläne) verwendet werden.

  • Seite 6: Sicherungen

    Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 6 (44) Sicherungen Die elektronische Steuerung ist durch eine Steuerung 0,5A Feinsicherung auf der Leiterplatte im Inneren des Gerätes abgesichert. Für Ventile Heizung, Dosiertechnik und Ventile ist jeweils eine 3,15A Feinsicherung Heizung vorhanden. Der Kurzschluss-Schutz für die Filterpumpe durch bauseitige...

  • Seite 7: Netzanschluss Bei Verwendung Einer 230V-Wechselstrom-Pumpe

    Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 7 (44) Netzanschluss bei Verwendung einer 230V-Wechselstrom-Pumpe Die werksseitig eingefügte Brücke zwischen den beiden Klemmen 1 und 2 muss bei Anschluss eines Wicklungsschutzkontaktes entfernt werden. Falls die Pumpe keinen Wicklungsschutzkontakt hat, muss sie eingeschraubt bleiben. Diese Klemmen führen Netzspannung! Im Konfigurationsmenü...

  • Seite 8: Netzanschluss Bei Verwendung Einer Speck Badu-90-Eco-Motion Pumpe

    Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 8 (44) Netzanschluss bei Verwendung einer Speck ECO-VS Pumpe Eine Speck ECO-VS Pumpe kann direkt an die PC-45 exclusiv angeschlossen werden. Die Drehzahlsteuerung wird an die Klemmen 10-15 angeschlossen. Die Spannungsversorgung für die Pumpe muss separat aus dem Stromnetz erfolgen und kann nicht von der PC-45 exclusiv bereitgestellt werden.

  • Seite 9: Netzanschluss Bei Verwendung Einer Pentair Intelliflo Pumpe

    Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 9 (44) Netzanschluss bei Verwendung einer Pentair IntelliFlo Pumpe Eine IntelliFlo Pumpe kann mit Hilfe der Pentair Intellicom-Steuerung von der PC-45 exclusiv angesteuert werden. Die Spannungsversorgung für die Pumpe muss separat aus dem Stromnetz erfolgen und kann nicht von der PC-45 exclusiv bereitgestellt werden.

  • Seite 10: Anschluss Der Eurotronik-10 Für Das Rückspülen Mit 6-Wege Ventil

    Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 10 (44) Anschluss der EUROTRONIK-10 für das Rückspülen mit 6-Wege Ventil Für den Anschluss der EUROTRONIK-10 ist eine 4-adrige Verbindung (12V PC-45 exclusiv Sicherheitskleinspannung) erforderlich. Bei dem Anschluss dürfen die Adern nicht vertauscht werden. Die EUROTRONIK-10 benötigt zusätzlich eine separate 4 5 6 Spannungsversorgung.

  • Seite 11: Anschluss Der Dosiertechnik

    Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 11 (44) Anschluss der Dosiertechnik An Klemme U3 kann ein zusätzliches 230V-Gerät (z.B. Dosiertechnik) angeschlossen werden, dass im Filterbetrieb zusammen mit der Filterpumpe eingeschaltet wird. Zwischen den Klemmen 20 und 21 liegt im Steuergerät ein potentialfreier Relaiskontakt.

  • Seite 12: Anschluss Eines Schalters Für Abflussüberwachung

    Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 12 (44) Anschluss eines Schalters für Abflussüberwachung Statt der werksseitig zwischen den Klemmen 38 und 39 eingefügten Brücke kann ein Durchflusswächter angeschlossen werden, der den Wasserfluss im Abfluss überwacht und im Störungsfall einen Alarm auslöst. Entsprechend der Konfiguration stehen 2 Möglichkeiten zur Verfügung.

  • Seite 13: Solar-Temperaturfühler

    Bedienungsanleitung Filtersteuerung PC-40.net Seite: 13 (44) Solar-Temperaturfühler An die Klemmen 62 und 63 kann zusätzlich ein Solar-Temperaturfühler (Art. Nr. 310.000.0033) angeschlossen werden. Der Temperaturfühler wird serienmäßig mit einer Leitungslänge von 20m geliefert. Diese kann bei Bedarf mit zweiadriger Leitung (Querschnitt min. 0,5mm²) bis zu maximal 50m verlängert werden.

  • Seite 14: Betrieb Mit 6 Elektroden

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 14 (44) Betrieb mit 6 Elektroden Funktion der einzelnen Tauche lektrode n Die Zwangseinschaltung Zwangseinschaltung EIN arbeitet zwischen diesen Zwangseinschaltung AUS beiden Elektroden Wasserstand: Magnetventil ZU Magnetventil AUF Doppelfunktion: Trockenlaufschutz: Pumpe EIN Der Wasserstand schwankt im Normalbetrieb zwischen Trockenlaufschutz: Pumpe AUS...

  • Seite 15: Schwimmbad Mit Skimmer

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 15 (44) eigenständig die Filterpumpe ein. Nun wird das Wasser zurück in das Schwimmbad gepumpt, und somit wird unnötiger Verlust von kostbarem Wasser vermieden. Die Tauchelektrode "Zwangseinschaltung EIN" ist einige cm tiefer als der Überlauf zu platzieren. Sobald der Wasserstand bis unterhalb der Elektrode „Zwangseinschaltung AUS“...

  • Seite 16: Display

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 16 (44) Display Betriebsleuchte Uhrzeit Netzwerk grün = EIN Zugriffseben Verbindung Wasserzulauf Heizung Filterpumpe Datum rot = AUS Statusleiste Wahlschalter Betriebsart Alarmliste Heizstatus Filterstatus Steuerleiste Zurück, Menü Home Kindersicherung Abbruch ohne Info-Taste zu speichern Bedienung Einschalten der PC-45 exclusiv Bei ausgeschalteter PC-45 exclusiv leuchtet die Betriebsleuchte rot.

  • Seite 17: Zugriffsebenen

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 17 (44) Eco-Betrieb (Energiesparbetrieb). Je nach Konfiguration der PC-45 exklusiv wird die Filterpumpe mit niedriger Drehzahl betrieben, die Überlaufrinne wird trocken gefahren oder die Wassertemperatur reduziert. Party-Betrieb (Dauerbetrieb). Die Filteranlage wird eingeschaltet, obwohl die Schaltuhr ausgeschaltet hat. Je nach Konfiguration der PC-45 exclusiv schaltet sich der Partymodus eventuell zeitabhängig wieder aus.

  • Seite 18: Einstellen Der Filteranlage

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 18 (44) Einstellen der Filteranlage Taste „Menü“ betätigen Taste „Filter Einstellungen“ betätigen Rückspülung starten Schaltuhr Schaltuhr Schaltuhr Filterpumpe Rückspülung Automatik – Dauerbetrieb – Aus Symbol „Filterzeiten“ betätigen Durch Betätigung dieser Schaltfläche kann zwischen den Betriebsarten AUTO AUS gewählt werden.

  • Seite 19: Schaltzeit Löschen

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 19 (44) Durch Betätigung der entsprechenden Schaltfelder werden nun Wochentag, Stunde und Minute für die Einschaltzeit und für die Ausschaltzeit eingegeben. TG bedeutet täglich. Taste „OK“ betätigen um die Schaltzeit zu speichern! Schaltzeit löschen Symbol „Filterzeiten“ betätigen Gewünschte Zeit auswählen Schaltfläche „X“...

  • Seite 20: Einstellen Der Eco Filterzeiten

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 20 (44) Einstellen der ECO Filterzeiten Taste „Menü“ betätigen Taste „Filter Einstellungen“ betätigen Rückspülung starten Schaltuhr Schaltuhr Schaltuhr Filterpumpe Rückspülung Automatik – Dauerbetrieb – Aus Taste „Schaltuhr ECO“ betätigen Durch Betätigung dieser Schaltfläche kann zwischen den Betriebsarten AUTO AUS gewählt werden.

  • Seite 21: Rückspülung Mit Stangenventilen

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 21 (44) Rückspülung mit Stangenventilen Manuell Rückspülen Taste „Rückspülung starten“ auf der Seite Filter Einstellungen betätigen Rückspülzeiten programmieren Symbol „Rückspülzeiten“ auf der Seite Filter Einstellungen betätigen Durch Betätigung dieser Schaltfläche kann zwischen den Betriebsarten AUTO gewählt werden.

  • Seite 22: Fehlermeldungen / Info-Seite

    Motorschutzes, quittiert werden. „Info“ Schaltfläche betätigen Dieser Netzwerkname kann mit Hilfe des Kommunikatiosservers verändert werden IP Adresse Identifikationsnummer für den osf Kommunikatiosserver Software Versionen beider Platinen Protokoll Dieser Bildschirm zeigt das Ereignisprotokoll an. Die PC-45 exclusiv speichert alle Ereignisse und Änderungen, die am Gerät vorgenommen wurden.

  • Seite 23: Service-Einstellungen

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 23 (44) Service-Einstellungen Durch Betätigung dieser Schaltfläche im Hauptmonitor (unten rechts) wechseln Sie in den Service-Bereich. Die hier befindlichen Einstellungen dürfen nur von einem geschulten Fachmann verändert werden. Uhrzeit und Datum einstellen Netzwerk-Einstellungen (Siehe auch unter „Verbindung mit dem Internet“) Neues Gerät hinzufügen Auf Werkseinstellung zurücksetzen Service-Einstellungen...

  • Seite 24: Konfiguration Der Steuerung

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 24 (44) Konfiguration der Steuerung Profi-Modus Bei der ersten Inbetriebnahme muss die Steuerung für das jeweilige Schwimmbad konfiguriert werden, um eine einwandfreie Funktion zu gewährleisten. Um die Konfiguration vor versehentlichem Verstellen zu schützen, sind diese Einstellungen nur im Profi-Modus bedienbar. Durch Betätigung dieser Schaltfläche im Hauptmonitor (unten rechts) wechseln Sie in den Service- Bereich.

  • Seite 25: Konfiguration Der Filterpumpe

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 25 (44) Konfiguration der Filterpumpe Bei der Inbetriebnahme muss die Art der Filterpumpe ausgewählt werden. Folgende Optionen stehen zur Verfügung:  Eine dreiphasige Filterpumpe  Eine einphasige Filterpumpe  Pumpe mit Drehzahlregelung Motorschutz einstellen Mittels Betätigung der Schaltfläche „Motor-Überlastschutz“ kann der Auslösestrom eingestellt werden.

  • Seite 26: Konfiguration Des Bodenablaufventils

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 26 (44) Stellzeit der Stangenventile In dieser Zeile kann bei Rückspülung mit Stangenventilen eingestellt werden, wie lange die Filterpumpe beim Verfahren der Ventile ausgeschaltet wird (falls erforderlich). Tank vor der Rückspülung auffüllen In dieser Zeile kann eingestellt werden, ob der Schwallwasserbehälter vor der Rückspülung bis zur obersten Elektrode gefüllt werden soll, um ausreichend Wasser für die Rückspülung bereitzustellen.

  • Seite 27: Anschluss Einer Filter-Control Plus An Die Pc-45 Exclusiv

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 27 (44) Anschluss einer Filter-Control plus an die PC-45 exclusiv Die Kommunikation zwischen den beiden Steuerungen erfolgt über ein lokales Ethernet-Netzwerk. Für die korrekte Zusammenarbeit ist es erforderlich, dass beide Steuerungen mit demselben lokalen Netzwerk verbunden sind. Für die Verbindung werden Patchkabel verwendet.

  • Seite 28: Pc-45 Exclusiv Mit Einer Filter-Control Plus Verbinden

    Seriennummer der Filter-Control plus an, mit dem die Verbindung hergestellt wurde. Die Verbindung beider Steuerungen ist nun hergestellt. Die Konfiguration des zweiten Filterkreislaufs entspricht der Vorgehensweise des ersten Filterkreises. Durch den Anschluss von zwei Filter-control.plus an einen „osf Netzwerk-Cluster“ ist die Konfiguration eines Drei-Filter-Systems möglich.

  • Seite 29: Kommunikation Zwischen Filter-Control Plus Und Pc-45 Exclusiv Trennen

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 29 (44) Kommunikation zwischen Filter-Control plus und PC-45 exclusiv trennen Im Servicemenü die Schaltfläche „osf Netzwerk-Cluster“ betätigen. Schaltfläche „Filter Control-plus“ betätigen Durch Klicken auf die Schaltfläche „Gerät aus dem Cluster entfernen“ wird die Verbindung zwischen den Steuerungen PC-45 exclusiv und Filter-Control plus gelöscht.

  • Seite 30: Rückspülung Des 2. Filters Mit Stangenventilen

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 30 (44) Rückspülung des 2. Filters mit Stangenventilen Im Menü „Filtereinstellungen“ Rückspülung für Filter Nr. 2 werden zusätzlich der zweite auslösen. Filterkreis und die Startzeit der Rückspülung Schaltflächen zum Filtern und programmieren. Rückspülen angezeigt. Filterzeiten für den zweiten Die Programmierung der Filterkreis einstellen.

  • Seite 31: Konfiguration Von Zwei Filtersystemen

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 31 (44) Konfiguration von zwei Filtersystemen Durch Drücken der Taste gelangen Sie in das Menü zur Auswahl der Organisation von zwei Filtersystemen. Schaltfläche OK betätigen um die Einstellungen zu speichern Folgende Konfigurationsmöglichkeiten sind möglich: Unabhängige Filterkreise Zweifiltersystem mit unabhängigen Filterkreisläufen.

  • Seite 32: Anschluss An Das Internet

    Testen der Internetverbindung Verbindung Gerätes Internet osf- Kommunikationsservern kann sehr einfach durch Aufruf des osf Device-Finders überprüft werden. Den Device-Finder erreichen Sie unter folgender Adresse: https://osfdevice.de/b/finder/index.php oder durch Scannen des nebenstehenden QR-Codes: Wenn Sie in diesem Eingabefeld die Device-ID Ihres Gerätes eingeben und dann die Lupentaste anklicken, wird...

  • Seite 33: Kommunikationsserver Für Schwimmbadbesitzer

    Vorerst kann auch dieser seit Jahren bekannte und bewährte Server weiterhin verwendet werden. Für Devices.osf.de neue Installationen empfehlen wir die Server „mypool.osf.de“ „service.osf.de“, sowie „devices2.osf.de Kommunikationsserver für Schwimmbadbesitzer Diesen osf-Kommunikationsserver erreichen Sie unter der Adresse mypool.osf.de Als neuer Benutzer müssen Sie sich zunächst registrieren:...

  • Seite 34: Neues Gerät Am Server Anmelden

    Nach der Registrierung können Sie sich einloggen und dann in Ihrem Benutzerprofil Ihr neues Gerät anmelden: Jede internetfähige osf-Steuerung besitzt eine DEVICE ID (Identifikationsnummer). Diese DEVICE ID (Geräte ID) muss in die entsprechende Rubrik eingetragen werden, um das Gerät am Kommunikationsserver anzumelden.

  • Seite 35: Kommunikationsserver Für Schwimmbadbauer

    Für die Benutzung des Kommunikationsservers muss an der Steuerung „Internetverbindung per Kommunikationsserver“ aktiviert sein (Werkseinstellung): Kommunikationsserver für Schwimmbadbauer Diesen osf-Kommunikationsserver erreichen Sie unter der Adresse service.osf.de Als neuer Benutzer müssen Sie sich zunächst registrieren: Danach erhalten Sie innerhalb weniger Minuten automatisch eine E-Mail zur Bestätigung Ihrer Identität.

  • Seite 36: Neue Steuerung Am Server Anmelden

    Nach der Registrierung können Sie sich einloggen und dann in Ihrem Benutzerprofil Ihr neues Gerät anmelden: Jede internetfähige osf-Steuerung besitzt eine DEVICE ID (Identifikationsnummer). Diese DEVICE ID (Geräte ID) muss in die entsprechende Rubrik eingetragen werden, um das Gerät am Kommunikationsserver anzumelden.

  • Seite 37: Kommunikationsserver Mit Technischer Darstellung

    Nach der Registrierung können Sie sich einloggen und dann in Ihrem Benutzerprofil Ihr neues Gerät anmelden: Jede internetfähige osf-Steuerung besitzt eine DEVICE ID (Identifikationsnummer). Diese DEVICE ID (Geräte ID) muss in die entsprechende Rubrik eingetragen werden, um das Gerät am Kommunikationsserver...

  • Seite 38: Pin (Passwort) Ändern

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 38 (44) anzumelden. Die DEVICE ID Ihres Gerätes finden Sie auf der Info-Seite des Gerätes (s.o.). Geräte ohne Display verfügen über einen Aufkleber mit den Angaben. Abschließend sind die Eingaben zu speichern. Formular ausfüllen DEVICE ID eintragen Danach erscheint Ihr Gerät in Ihrer Geräteübersicht und kann mit Hilfe des Kommunikationsservers bedient werden: Für die Benutzung des Kommunikationsservers muss an der Steuerung „Internetverbindung per...

  • Seite 39: Neue Pin Vergeben

    Namen der Anlage vergeben E-Mail-Adresse eingeben Um die verschiedenen Steuerungen während des Online Zugriffs unterscheiden zu können bieten die osf Geräte die Möglichkeit, jeder Steuerung einen Namen zuzuteilen. Die PC-45 exclusiv ist in der Lage, eventuelle Fehlermeldungen per E-Mail zu senden. Hierzu muss die Steuerung mit dem Internet verbunden sein.

  • Seite 40: Update

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 40 (44) 5. Betätigen Sie im Servicemenü die Schaltfläche „Netzwerkeinstellungen“ 6. Hier können der Name der Anlage und die email-Adressen eingeben werden Update Die PC-45 exclusiv bietet die Möglichkeit, die Software zu aktualisieren. Hierfür ist es erforderlich, dass die PC-45 exclusiv mit dem Internet verbunden ist.

  • Seite 41: Anbindung An Gebäudeleittechnik-Systeme

    Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 41 (44) Anbindung an Gebäudeleittechnik-Systeme Die Pool-Control-45 exclusiv enthält einen HTTP-Webserver, der dafür ausgelegt ist, die Bedienung der Steuerung mit Hilfe eines beliebigen Webbrowsers von jedem internetfähigen Endgerät aus zu ermöglichen. Die von diesem Webserver erzeugten HTML-Seiten können auch von der Gebäudeleittechnik abgerufen und für die Darstellung auf EIB-Visualisierungsgeräten ausgewertet werden.
  • Seite 42 Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 42 (44) Die wichtigsten Betriebsdaten können auch mit Hilfe der vordefinierten Datei „INFOS.JSN“ im kompakten JSON-Format ausgelesen werden. Dieses genormte Dateiformat kann von vielen Leittechnik-Systemen verarbeitet werden. Beispiel: Bedeutung: "device":"PC-45 exclusiv", Gerätename "devnum":"6", Seriennummer des Gerätes "softfw":"28", Firmware-Version "wtival":"26.0\u00b0",...
  • Seite 43 Bedienungsanleitung Filtersteuerung Pool-Control-45 exclusiv Seite: 43 (44) Für die Kommunikation mit der Gebäudeleittechnik verfügbare Variablen (Stand 07.05.2021): Bezeichnung Lesen/ Format Wertebereich Info Schreiben „####“ „0000“ - 0003 Benutzer-PIN Login „9999“ 0013 Statustext Heizung ASCII-Text 0015 Statustext Filteranlage ASCII-Text '“i1“ bis „i3“ „i1“: ECO-Modus 0019 Betriebsart Filteranlage...

  • Seite 44: Anschlussplan

    Wir wünschen Ihnen viel Freude und Entspannung in Ihrem Schwimmbad Weitere Informationen finden Sie im Internet unter folgender Adresse: https://osf.de/download/documents/documents.php?device=PC-45-exclusiv Hansjürgen Meier Elektrotechnik und Elektronik GmbH & Co KG Eichendorffstraße 6 D-32339 Espelkamp E-Mail: info@osf.de Internet: www.osf.de Änderungen vorbehalten 07/2025...
