Der Temperaturfühler wird serienmäßig mit einer Leitungslänge von 1,5m geliefert. Diese kann bei Bedarf mit
abgeschirmter Leitung (Querschnitt min. 0,34mm²) bis zu maximal 20m verlängert werden. Die Abschirmung ist an
der Klemme 33 anzuschließen. Eine Verlegung der Fühlerleitung in der Nähe von Netzleitungen ist zu vermeiden,
um mögliche Störeinflüsse auszuschließen.
$
Nachlauf der Filterpumpe:
Um die Restwärme, die sich nach dem Abschalten der Heizung im Wär-
metauscher oder Elektroheizer staut, nutzen zu können, ist eine Nach-
laufzeit für die Filterpumpe einstellbar. Zu diesem Zweck befindet sich ein
Trimmpotentiometer in der rechten, oberen Ecke der Leiterplatte im Inne-
ren des Steuergerätes.
Bei Linksanschlag (Grundeinstellung ab Werk) ist der Nachlauf ausge-
schaltet.
Durch Drehen des Potentiometers im Uhrzeigersinn läßt sich die Zeit, die
die Pumpe nach Abschalten der Heizung noch mindestens in Betrieb
bleibt, vergrößern.
Bei Rechtsanschlag beträgt sie ca. 10 Minuten.

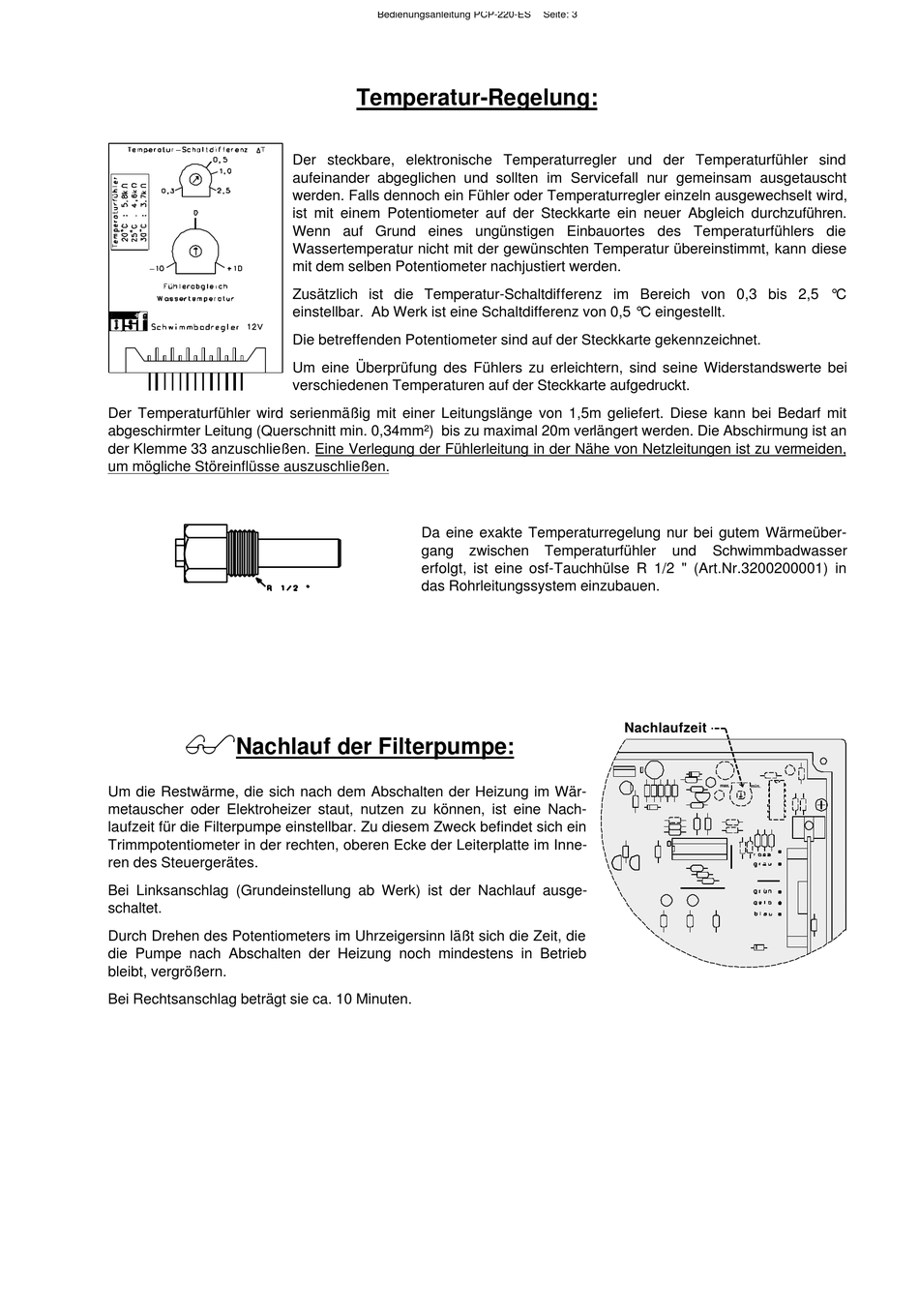

Bedienungsanleitung PCP-220-ES
Temperatur-Regelung:
Der steckbare, elektronische Temperaturregler und der Temperaturfühler sind
aufeinander abgeglichen und sollten im Servicefall nur gemeinsam ausgetauscht
werden. Falls dennoch ein Fühler oder Temperaturregler einzeln ausgewechselt wird,
ist mit einem Potentiometer auf der Steckkarte ein neuer Abgleich durchzuführen.
Wenn auf Grund eines ungünstigen Einbauortes des Temperaturfühlers die
Wassertemperatur nicht mit der gewünschten Temperatur übereinstimmt, kann diese
mit dem selben Potentiometer nachjustiert werden.
Zusätzlich ist die Temperatur-Schaltdifferenz im Bereich von 0,3 bis 2,5 °C
einstellbar. Ab Werk ist eine Schaltdifferenz von 0,5 °C eingestellt.
Die betreffenden Potentiometer sind auf der Steckkarte gekennzeichnet.
Um eine Überprüfung des Fühlers zu erleichtern, sind seine Widerstandswerte bei
verschiedenen Temperaturen auf der Steckkarte aufgedruckt.
Da eine exakte Temperaturregelung nur bei gutem Wärmeüber-
gang zwischen Temperaturfühler
erfolgt, ist eine osf-Tauchhülse R 1/2 " (Art.Nr.3200200001) in
das Rohrleitungssystem einzubauen.
Seite: 3
und
Schwimmbadwasser
Nachlaufzeit
max.
min.
