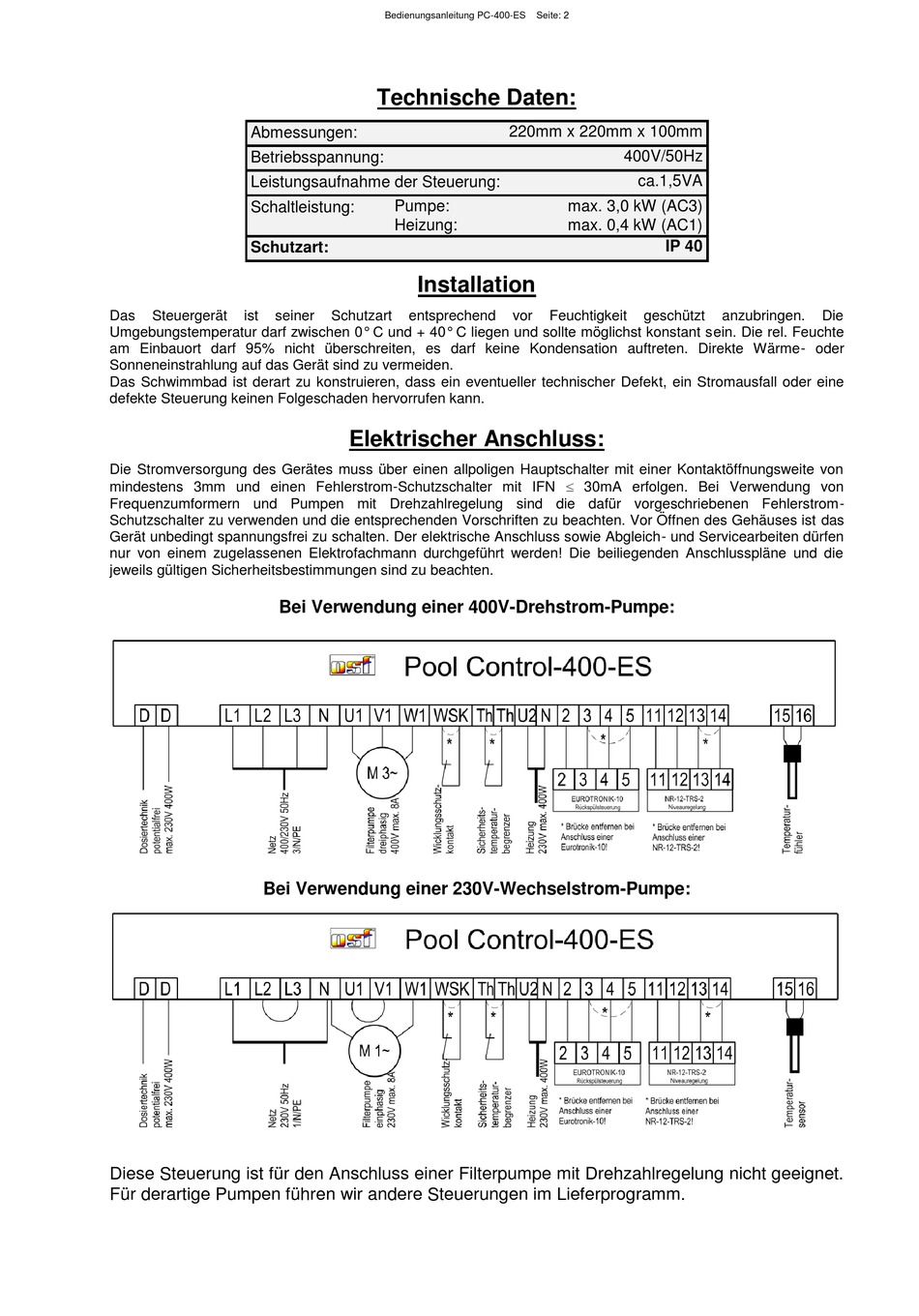

Technische Daten; Elektrischer Anschluss - OSF POOLcontrol PC-400-ES Montage- Und Bedienungsanleitung

Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Schutzart:
Das Steuergerät ist seiner
Umgebungstemperatur darf zwischen 0° C und + 40° C liegen und sollte möglichst konstant sein. Die rel. Feuchte
am Einbauort darf 95% nicht überschreiten, es darf keine Kondensation auftreten. Direkte Wärme- oder
Sonneneinstrahlung auf das Gerät sind zu vermeiden.
Das Schwimmbad ist derart zu konstruieren, dass ein eventueller technischer Defekt, ein Stromausfall oder eine
defekte Steuerung keinen Folgeschaden hervorrufen kann.
Die Stromversorgung des Gerätes muss über einen allpoligen Hauptschalter mit einer Kontaktöffnungsweite von
mindestens 3mm und einen Fehlerstrom-Schutzschalter mit IFN  30mA erfolgen. Bei Verwendung von
Frequenzumformern und Pumpen mit Drehzahlregelung sind die dafür vorgeschriebenen Fehlerstrom-
Schutzschalter zu verwenden und die entsprechenden Vorschriften zu beachten. Vor Öffnen des Gehäuses ist das
Gerät unbedingt spannungsfrei zu schalten. Der elektrische Anschluss sowie Abgleich- und Servicearbeiten dürfen
nur von einem zugelassenen Elektrofachmann durchgeführt werden! Die beiliegenden Anschlusspläne und die
jeweils gültigen Sicherheitsbestimmungen sind zu beachten.
Bei Verwendung einer 400V-Drehstrom-Pumpe:
Bei Verwendung einer 230V-Wechselstrom-Pumpe:
Diese Steuerung ist für den Anschluss einer Filterpumpe mit Drehzahlregelung nicht geeignet.
Für derartige Pumpen führen wir andere Steuerungen im Lieferprogramm.
Bedienungsanleitung PC-400-ES

Technische Daten:

Pumpe:
Heizung:
Installation
Schutzart entsprechend

Elektrischer Anschluss:

Seite: 2
220mm x 220mm x 100mm
400V/50Hz
ca.1,5VA
max. 3,0 kW (AC3)
max. 0,4 kW (AC1)
IP 40
vor Feuchtigkeit geschützt anzubringen. Die
