Potentialfreier Kontakt (z.B.
für Brennersteuerung)
PC-250
22 23
Heizung
potentialfrei
max. 8A

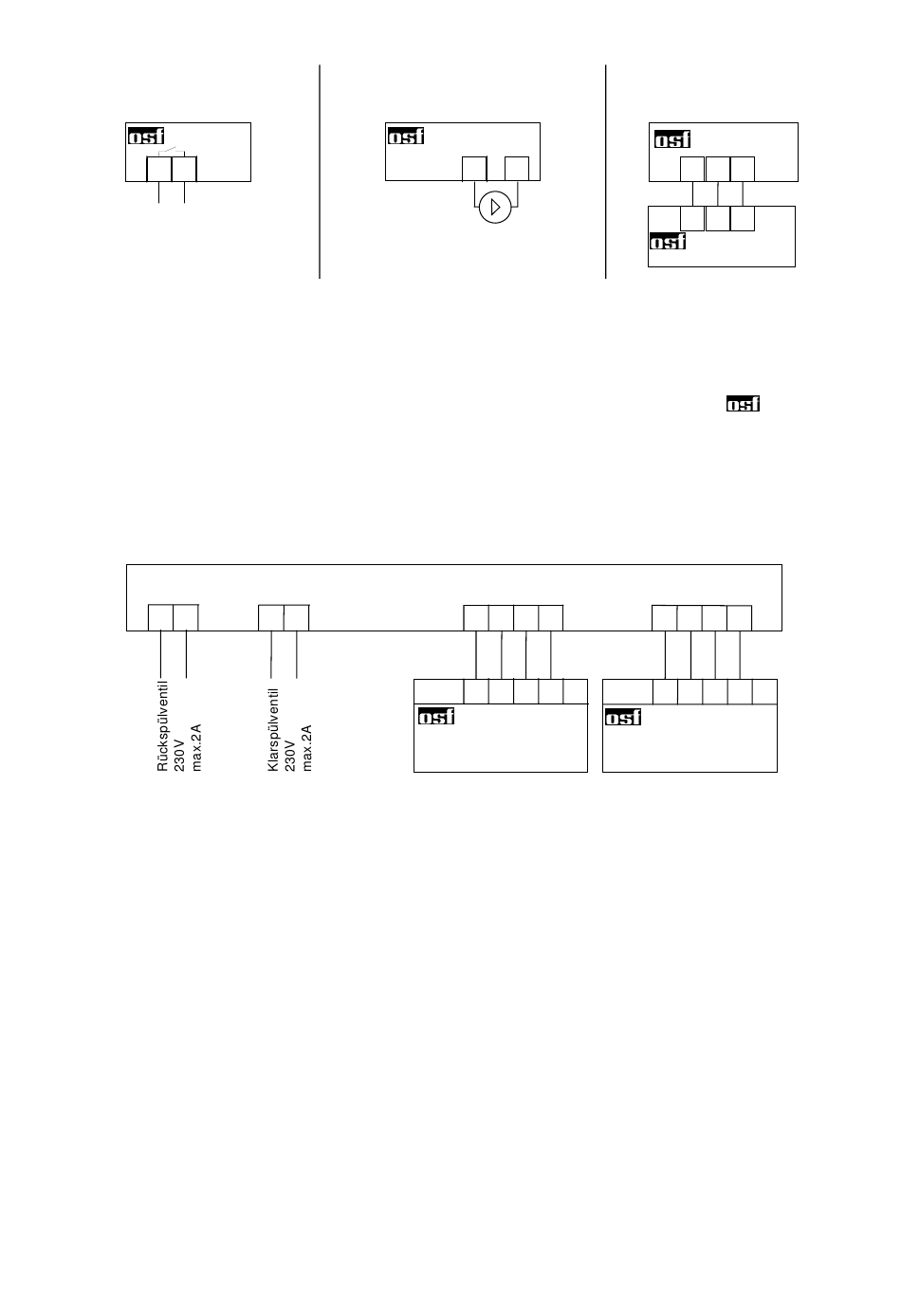

Der potentialfreie Relaiskontakt zwischen den Klemmen 22 und 23 kann mit einer
Spannung von maximal 230V mit maximal 8A belastet werden.
Wenn die Heizung 230V benötigt, kann sie an der Klemme U2 angeschlossen werden.
Auch für den N-Anschluss der Heizung sind Klemmen vorhanden.
Für den Betrieb der Solarheizung kann an den Klemmen U5 und U6 ein
antrieb 230V angeschlossen werden. Bei Solarbetrieb führt die Klemme U5 Netzspannung
und Klemme U6 ist spannungsfrei. Wenn die Solarheizung nicht angesteuert wird, ist
Klemme U5 spannungsfrei und Klemme U6 führt Netzspannung. Diese Kontakte dürfen mit
maximal 230V/1,5A belastet werden.
U3 N
An die Klemmen U3 und N kann ein 230V Stangenventil für Rückspülen angeschlossen
werden.
An die Klemmen U4 und N kann ein 230V Stangenventil für Klarspülen angeschlossen
werden.
Beide Ventile werden durch die interne Rückspülsteuerung gesteuert.
Heizung und Dosiertechnik sind während des Rück- und Klarspülvorgangs gesperrt.
Für die Rück- und Klarspülung können entweder Stangenventile oder eine EUROTRONIK-
10 verwendet werden.
Die werksseitig eingefügte Brücke zwischen den Klemmen 13 und 14 muss bei Anschluss
einer Niveauregelung NR-12-TRS-2 entfernt werden. Wenn keine Niveauregelung
angeschlossen ist, muss die Brücke zwischen diesen Klemmen eingeschraubt bleiben. Die
Klemmen 11 und 12 bleiben in diesem Fall unbenutzt. Die Klemmen führen Netzspannung!
Die werksseitig eingefügte Brücke zwischen den Klemmen 3 und 5 muss bei Anschluss
einer EUROTRONIK-10 entfernt werden. Wenn keine EUROTRONIK-10 angeschlossen
ist, muss die Brücke zwischen diesen Klemmen eingeschraubt bleiben. Die Klemmen 2 und
4 bleiben in diesem Fall unbenutzt. Die Klemmen führen Netzspannung!
Bedienungsanleitung Filtersteuerung PC-250 Seite: 11 (24
Anschluss der Heizung
230V-Heizung (z.B. Umwälz-
pumpe)
Heizung 230V
max. 2A
Niveauregelung und Rückspülsteuerung
Filtersteuerung PC-30
U4 N
Rückspülsteuerung
EUROTRONIK-10
Solarheizung
PC250
U2
N
2 3 4 5
2 3 4 5
Auffangbehälter-
steuerung
NR-12-TRS-2
PC-250
N
U5
U6
3
2
6
Solar-
Stellantrieb 230V
-Solar-Stell-
11 12 13 14
11 12 13 14
