Der elektrische Anschluß sowie Abgleich- und Servicearbeiten dürfen nur von einem
zugelassenen Elektrofachmann durchgeführt werden! Der folgende Anschlußplan und
die jeweils gültigen Sicherheitsbestimmungen sind zu beachten.
Die Gesamt-Stromaufnahme von Heizung und Dosiertechnik darf 3,5A nicht überschreiten.
Anschluß einer Heizung
Die werksseitig eingefügte Brücke zwischen den beiden Klemmen 14 und 15 muß bei Anschluß eines Sicherheits-
Temperaturbegrenzers oder eines Durchflußwächters entfernt werden. Erfolgt kein Anschluß, dann muß die
Brücke eingeschraubt bleiben. Das Öffnen des Kontaktes zwischen den Klemmen 14 und 15 bewirkt eine sofortige
Abschaltung der Heizung.
Anschluß einer NR-12-TRS-2
Die werksseitig eingefügte Brücke zwischen den Klemmen 12 und 13 muß bei Anschluß einer Niveauregelung
NR-12-TRS-2 entfernt werden. Wenn keine Niveauregelung angeschlossen ist, muß die Brücke zwischen diesen
Klemmen eingeschraubt bleiben. Die Klemmen 20 und 21 bleiben in diesem Fall unbenutzt. Das Öffnen eines der
Kontakte zwischen den Klemmen 12 und 13 oder 16 und 17 bewirkt eine sofortige Abschaltung von Filterpumpe
und Heizung. Das Schließen eines der Kontakte zwischen den Klemmen 18 und 19 oder 20 und 21 bewirkt eine
Zwangseinschaltung der Filterpumpe und eine Abschaltung der Heizung.
Anschluß einer EUROTRONIK
Die werksseitig eingefügte Brücke zwischen den Klemmen 16 und 17 muß bei Anschluß einer EUROTRONIK
entfernt werden. Wenn keine EUROTRONIK angeschlossen ist, muß die Brücke zwischen diesen Klemmen einge-
schraubt bleiben. Die Klemmen 18 und 19 bleiben in diesem Fall unbenutzt. Für den Anschluß eignen sich:
EUROTRONIK-1(ab Baujahr 1994), EUROTRONIK-10, EUROTRONIK-20, EUROTRONIK-25. Das Öffnen eines
der Kontakte zwischen den Klemmen 12 und 13 oder
Filterpumpe und Heizung. Das Schließen eines der Kontakte zwischen den Klemmen 18 und 19 oder 20 und 21
bewirkt eine Zwangseinschaltung der Filterpumpe und eine Abschaltung der Heizung.
Anschluß der Dosiertechnik
Für den Anschluß der Dosiertechnik stehen die Klemmen D und D zur Verfügung. Zwischen diesen Klemmen
befindet sich ein potentialfreier Kontakt, der bei Filterbetrieb schließt. Bei Zwangseinschaltung der NR-12-TRS-2
und während des Rückspülens bzw. Klarspülens bleibt der Kontakt geöffnet.
Sicherung
Die elektronische Steuerung ist zusammen mit Heizung und Dosiertechnik durch eine 4A-Feinsicherung im
Klemmenkasten abgesichert. Eine getrennte Absicherung der angeschlossenen Verbraucher erfolgt nicht.
Bedienungsanleitung PCP-380-ES

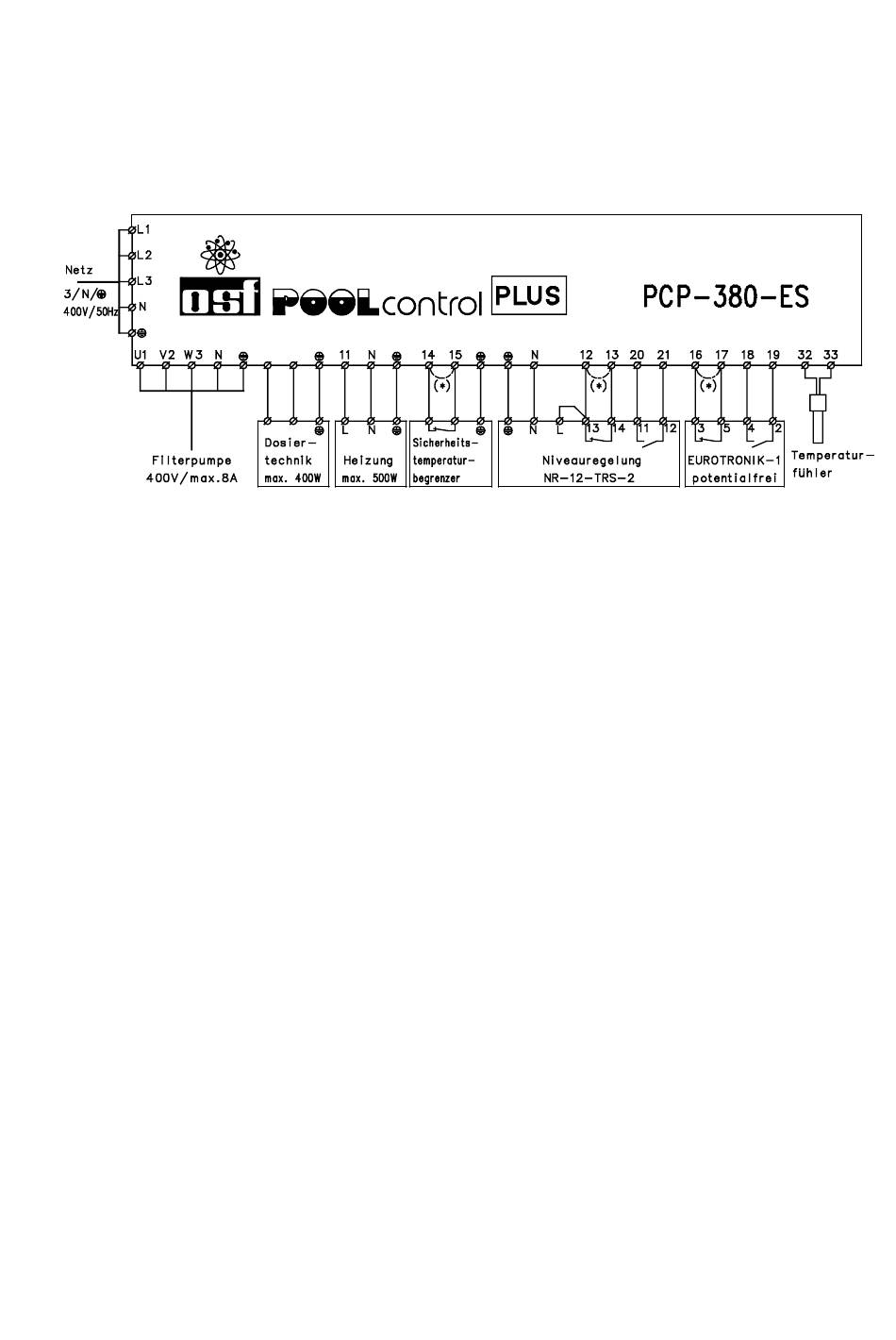

Elektrischer Anschluß:
D
D
Seite: 3
16 und 17 bewirkt eine sofortige Abschaltung von
