Montage- und Bedienungsanleitung PC-230-smart
Seite 4 (10)
Elektrischer Anschluss
Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen.
Die Umgebungstemperatur darf zwischen 0°C und + 40°C liegen und sollte möglichst
konstant sein. Die rel. Feuchte am Einbauort darf 95% nicht überschreiten, es darf keine
Kondensation auftreten. Direkte Wärme- oder Sonneneinstrahlung auf das Gerät sind zu
vermeiden.
Die Stromversorgung des Gerätes muss über einen allpoligen Hauptschalter mit einer
Kontaktöffnungsweite von mindestens 3mm und einen Fehlerstrom-Schutzschalter mit
≤ 30mA erfolgen. Bei Verwendung von Frequenzumformern und Pumpen mit
I
FN
Drehzahlregelung sind die dafür vorgeschriebenen Fehlerstrom- Schutzschalter zu
verwenden und die entsprechenden Vorschriften zu beachten. Vor Öffnen des Gehäuses
ist das Gerät unbedingt spannungsfrei zu schalten. Der elektrische Anschluss sowie
Abgleich- und Servicearbeiten dürfen nur von einem zugelassenen Elektrofachmann
durchgeführt werden! Die beiliegenden Anschlusspläne und die jeweils gültigen
Sicherheitsbestimmungen sind zu beachten.
Kleinspannungsleitungen
Kleinspannungsleitungen dürfen nicht gemeinsam mit Drehstrom- oder
Wechselstromleitungen in einem Kabelkanal verlegt werden. Die Verlegung von
Kleinspannungsleitungen in der Nähe von Drehstrom- oder
Wechselstromleitungen ist generell zu vermeiden.

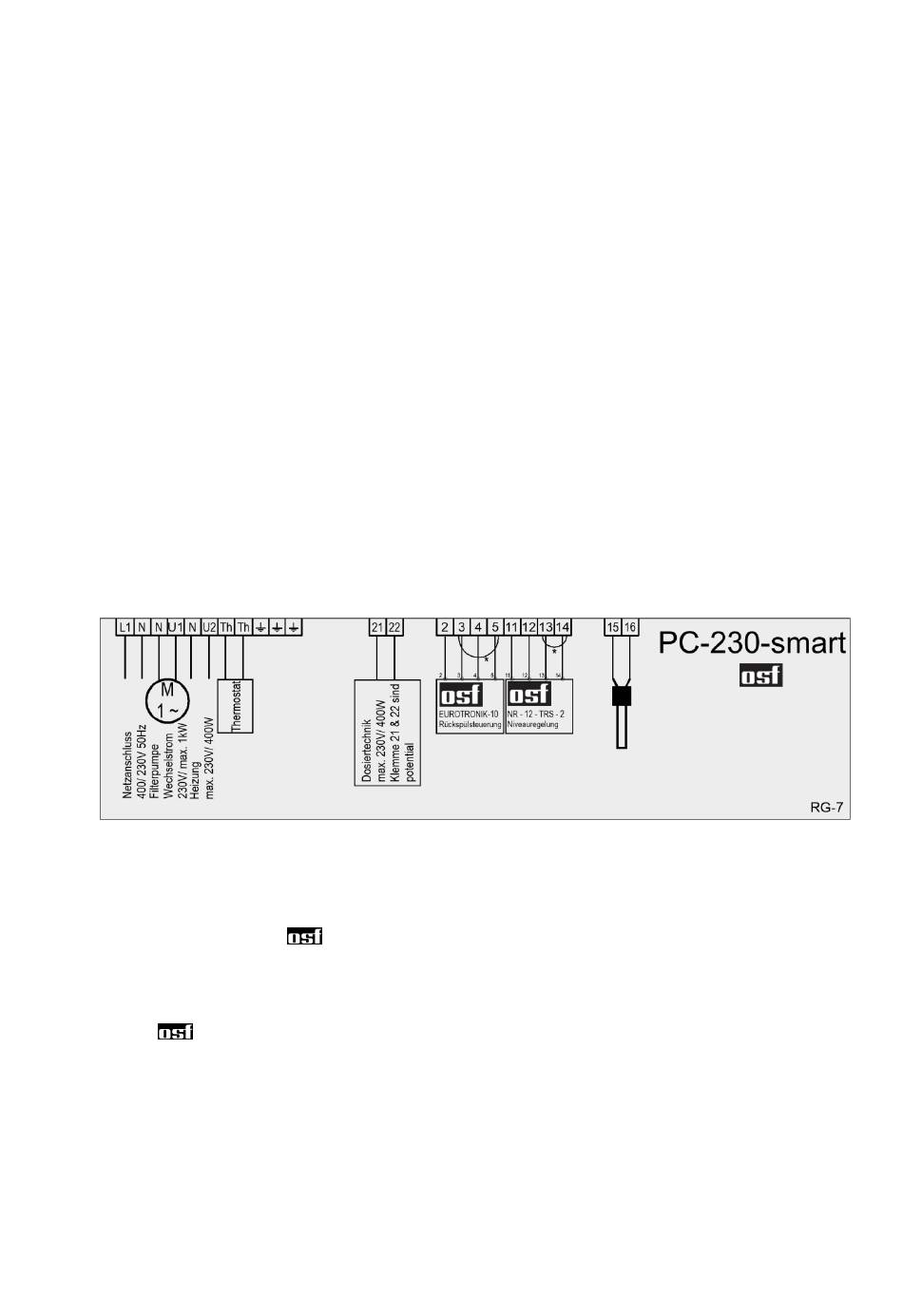

Anschlussplan
Die werksseitig eingefügte Brücke zwischen den beiden mit Th bezeichneten Klemmen muss
bei Anschluss eines Sicherheits-Temperaturbegrenzers entfernt werden. Erfolgt kein
Anschluss, dann muss sie eingeschraubt bleiben.
Die werksseitig eingefügte Brücke zwischen den Klemmen 13 und 14 muss bei Anschluss
einer Niveauregelung NR-12-TRS-2 entfernt werden. Wenn keine Niveauregelung
angeschlossen ist, muss die Brücke zwischen diesen Klemmen eingeschraubt bleiben. Die
Klemmen 11 und 12 bleiben in diesem Fall unbenutzt.
Die werksseitig eingefügte Brücke zwischen den Klemmen 3 und 5 muss bei Anschluss
einer EUROTRONIK-10 entfernt werden. Wenn keine EUROTRONIK-10
angeschlossen ist, muss die Brücke zwischen diesen Klemmen eingeschraubt bleiben. Die
Klemmen 2 und 4 bleiben in diesem Fall unbenutzt.
An den Anschlussklemmen 21 und 22 steht ein potentialfreier Kontakt für die Verbindung
mit der Dosiertechnik zur Verfügung. Dieser Kontakt ist immer dann geschlossen, wenn die
Filterpumpe in Betrieb ist.
