Montage- und Bedienungsanleitung
Die
-Filtersteuerung Pool-Master-230-digital ermöglicht das zeitabhängige Ein- und
Ausschalten einer 230V Wechselstrom-Filterpumpe nach einem frei programmierbaren
Schaltprogramm.
Während der Laufzeit der Filterpumpe wird die Heizung des Schwimmbeckens durch die
elektronische Temperaturregelung angesteuert. Während der Filterpausen wird die
Heizung automatisch durch die interne Verriegelung abgeschaltet. Auf der Frontplatte kann
die gewünschte Temperatur des Schwimmbadwassers gewählt werden. Für den Anschluss
der Heizung steht ein potentialfreier Kontakt (Klemmen H-H) zur Verfügung.
Weitere Klemmenanschlüsse ermöglichen den Anschluss von Zusatzgeräten, z.B. Dosier-
technik. Die Klemmen D-D sind potentialfrei und können somit individuell genutzt werden.
Während der Filterzeiten wird der Relaiskontakt zwischen den Klemmen D-D geschlossen,
außerhalb der Filterzeiten ist dieser Relaiskontakt geöffnet. Dieser Kontakt kann mit einer
Spannung bis maximal 230V und einem Strom bis maximal 4A belastet werden.
Der Betrieb von Filterpumpe und Heizung wird durch Kontroll-Leuchten im Frontdeckel an-
gezeigt - eine Kontrolle ist also jederzeit möglich.
Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen.
Die Umgebungstemperatur im Betrieb darf zwischen 0° C und + 40° C liegen und sollte
möglichst konstant sein. Die rel. Feuchte am Einbauort darf 95% nicht überschreiten, es
darf keine Kondensation auftreten. Direkte Wärme- oder Sonneneinstrahlung auf das Gerät
sind zu vermeiden. Die Stromversorgung des Gerätes muss über einen allpoligen
Hauptschalter mit einer Kontaktöffnungsweite von mindestens 3mm und einen
Fehlerstrom-Schutzschalter mit I
Gerät unbedingt spannungsfrei zu schalten.

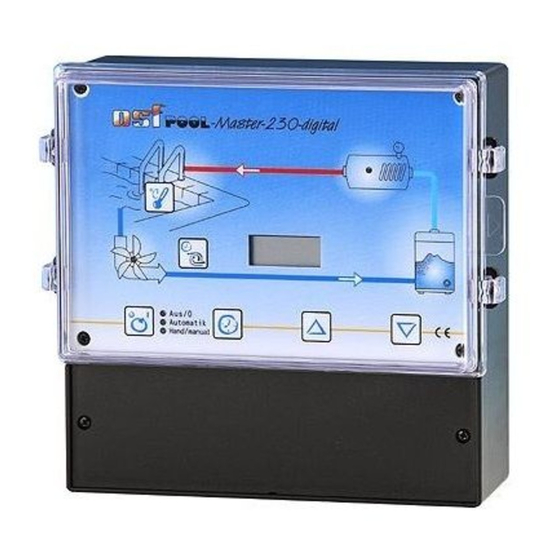

- Master 230 digital
Filtersteuerung 230V
Art.Nr.3100001248
Technische Daten:
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Pumpe:
Heizung:
Dosiertechnik:
Schutzart:
≤ 30mA erfolgen. Vor Öffnen des Gehäuses ist das
FN
Funktion:
220mm x 219mm x 100mm
Montage:
230V/50Hz
ca.10VA
max. 1,0 kW (AC3)
max. 230V/400W
max. 230V/400W
IP 40
Werbung
Verwandte Anleitungen für OSF Pool-Master-230-digital
Inhaltszusammenfassung für OSF Pool-Master-230-digital
- Seite 1 - Master 230 digital Filtersteuerung 230V Art.Nr.3100001248 Funktion: -Filtersteuerung Pool-Master-230-digital ermöglicht das zeitabhängige Ein- und Ausschalten einer 230V Wechselstrom-Filterpumpe nach einem frei programmierbaren Schaltprogramm. Während der Laufzeit der Filterpumpe wird die Heizung des Schwimmbeckens durch die elektronische Temperaturregelung angesteuert. Während der Filterpausen wird die Heizung automatisch durch die interne Verriegelung abgeschaltet.
-
Seite 2: Elektrischer Anschluss
Bedienungsanleitung Filtersteuerung Pool-Master-230 digital Seite: 2 Elektrischer Anschluss: Der elektrische Anschluss sowie Abgleich- und Servicearbeiten dürfen nur von einem zugelassenen Elektrofachmann durchgeführt werden! Der nachfolgende Anschlussplan und die jeweils gültigen Sicherheitsbestimmungen sind zu beachten. L1 N N U1 Netz Filterpumpe Dosiertechnik Heizung Temperatur-... -
Seite 3: Bedienelemente Auf Der Frontplatte
Bedienungsanleitung Filtersteuerung Pool-Master-230 digital Seite: 3 Temperaturfühler: -Tauchhülse Pool Master 230 digital Temperaturfühler Schwimmbad An die beiden mit F bezeichneten Klemmen wird der Schwimmbad-Temperaturfühler angeschlossen. Die Polarität des Fühlers ist beliebig. Der Temperaturfühler wird serienmäßig mit einer Leitungslänge von 1,5m geliefert. Diese kann bei Bedarf mit zweiadriger Leitung (Querschnitt min. - Seite 4 Bedienungsanleitung Filtersteuerung Pool-Master-230 digital Seite: 4 Temperatur wählen Mit der Taste wird die Temperatur des Schwimmbadwassers gewählt: Wasser: → 24,5 ° C 1. Taste drücken ⇒ in der Anzeige erscheint 2. Mit den Tasten kann jetzt die gewünschte Temperatur im Bereich von 0°...
-
Seite 5: Abgleich Der Temperatur-Regelung
Service-Terminal: Zur optimalen Anpassung der Steuerung an die Stecker für Service-Terminal verschiedensten Schwimmbadanlagen sowie Erleichterung von Inbetriebnahme und Fehlerdiagnose kann an diese Steuerung ein osf-Service-Terminal (Art.Nr.3010000900) angeschlossen werden. Anschluss-Stecker dafür befindet sich Leiterplatte hinter dem Frontdeckel des Gerätes. Vor Öffnen des Gehäuses und Einstecken des Service-... - Seite 6 Bedienungsanleitung Filtersteuerung Pool-Master-230 digital Seite: 6 Filterbetrieb Die Filteranlage ist durch die Schaltuhr oder die Taste im Frontdeckel eingeschaltet worden. Betriebsart der Heizung In dieser Zeile wird die momentane Betriebsart der Temperaturregelung angezeigt. Folgende Anzeigen sind möglich: Heizung aus Die Heizung ist außerhalb der Filterzeiten ausgeschaltet. Temp.
- Seite 7 Bedienungsanleitung Filtersteuerung Pool-Master-230 digital Seite: 7 1. Nach Drücken der Taste wird die Filteranlage ausgeschaltet und es erscheint: Filterpumpe: Pumpe kann von Hand geschaltet werden! 2. Mit der Taste kann die Filterpumpe ein- und mit der Taste wieder ausge- schaltet werden. 3.
