Beide Temperaturfühler besitzen die neben-
stehend aufgeführten Widerstandswerte:
Bedienungsanleitung Filtersteuerung PC-250 Seite: 13 (24

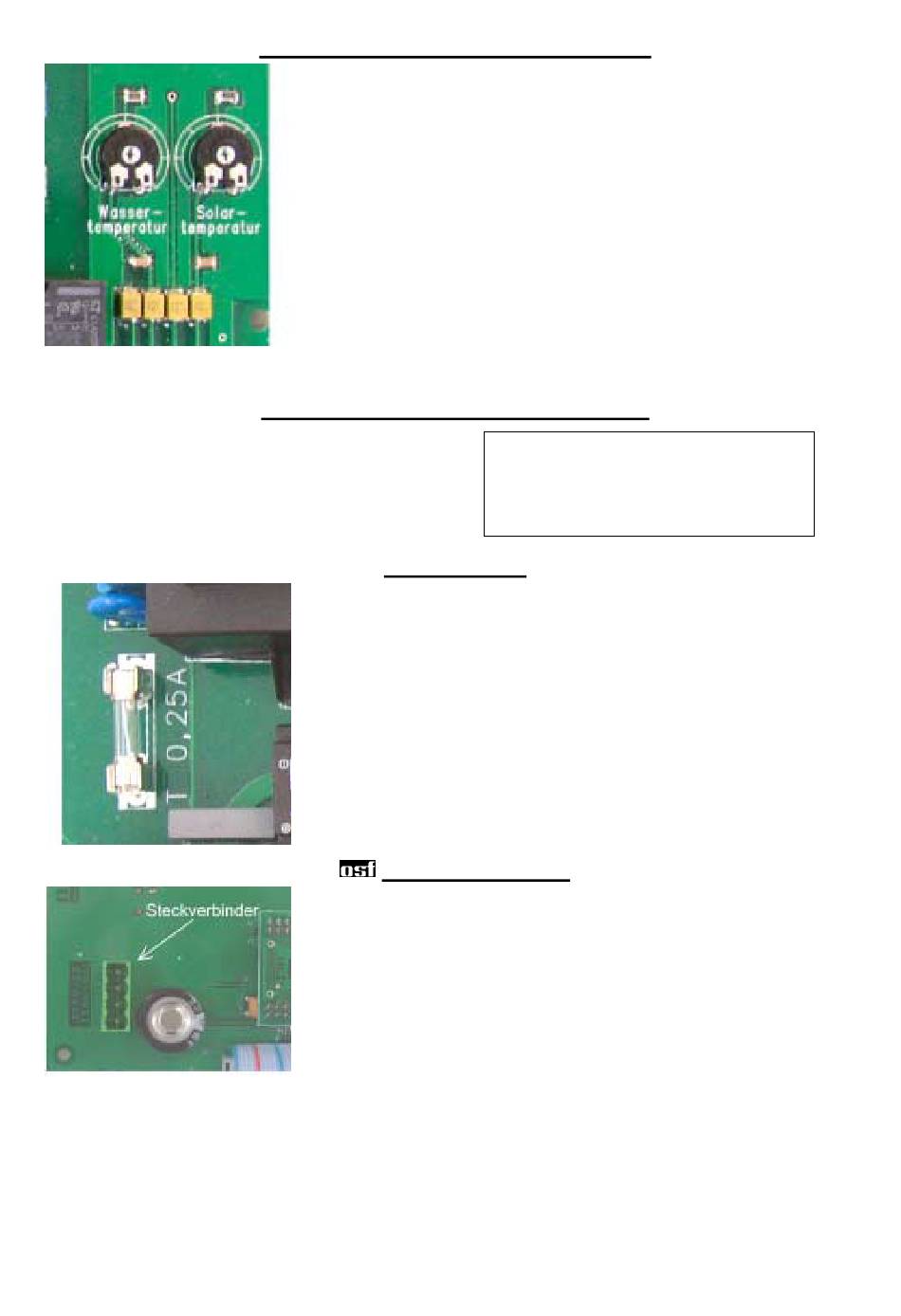

Abgleich der Temperatur-Regelung
Der elektronische Temperaturregler und die Temperaturfühler
sind werksseitig aufeinander abgeglichen. Falls einer der
Fühler ausgewechselt oder eine Fühlerleitung verlängert wird,
ist gegebenenfalls mit den Potentiometern im Steuergerät ein
neuer Abgleich durchzuführen. Drehen des Potentiometers
für den Wassertemperaturfühler im Uhrzeigersinn bewirkt
eine Erhöhung der angezeigten Wassertemperatur. Wenn
das Potentiometer für den Solarfühler im Uhrzeigersinn
gedreht wird, wird eine höhere Kollektortemperatur angezeigt.
Da
die
Solar-Temperaturregelung
abgeglichenen Fühlern einwandfrei arbeitet, sollte dieser
Abgleich nur durch einen geschulten Servicetechniker
durchgeführt werden.
Widerstand des Temperaturfühlers
Sicherungen
Die elektronische Steuerung ist durch eine 0,25A Feinsiche-
rung auf der Leiterplatte im Inneren des Gerätes abgesichert.
Der Kurzschluss-Schutz für die Filterpumpe ist durch bausei-
tige Vorsicherungen von max. 16A sicherzustellen.
Service-Terminal
Zur optimalen Anpassung der Steuerung an die verschie-
densten Schwimmbadanlagen sowie zur Erleichterung von
Inbetriebnahme und Fehlerdiagnose kann an diese Steue-
rung ein osf-Service-Terminal (Art. Nr. 3010000900) ange-
schlossen werden. Der Anschlussstecker dafür befindet sich
auf der Rückseite der oberen Leiterplatte im Inneren des
Gerätes. Vor Öffnen des Gehäuses und Einstecken des
Service-Terminals ist die Steuerung unbedingt span-
nungsfrei zu schalten! Auf der Anzeige des Service-Termi-
nals erscheinen nach Einschalten des Steuergerätes die
ersten 4 Zeilen des Diagnosetextes, z.B.:
Temperatur
20°C
25°C
30°C
nur
bei
genau
Widerstand
5800 Ohm
4600 Ohm
3700 Ohm
