Montage- und Betriebsanleitung
Die

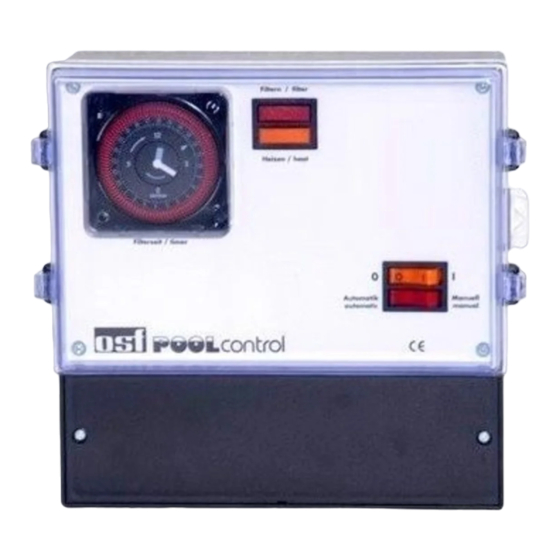

Filtersteuerung PC-230 ermöglicht das zeitabhängige Ein- und Ausschalten einer 230V-
Wechselstrom-Filterpumpe. Die Einstellung der Tageszeit und der einzelnen Schaltzeiten erfolgt ent-
sprechend der beiliegenden Bedienungsanleitung der Schaltuhr. Mit dem Wahlschalter im Frontdeckel
kann:
a) die Funktion der Anlage ein- und ausgeschaltet werden. Achtung, die Steuerung wird dadurch
nicht allpolig vom Netz getrennt!
b) die Anlage auf Dauerbetrieb oder Automatikbetrieb (Schaltuhr) der Filterpumpe geschaltet werden.
Weiterhin kann während der Laufzeit der Filterpumpe über einen externen Thermostaten (z.B.
PTR-045, Art.Nr.3182600001) die Heizung des Schwimmbeckens gesteuert werden. Während der
Filterpausen wird die Heizung automatisch durch die interne Verriegelung abgeschaltet.
Der Betrieb von Filterpumpe und Heizung wird durch Kontroll-Leuchten im Frontdeckel angezeigt -
eine Kontrolle ist also jederzeit möglich.
Anschlussklemmen für eine elektronische Niveauregelung
erlauben eine komfortable, automatische Regelung des Wasserstandes im Schwimmbecken. Die
Filterpumpe wird dabei zusätzlich vor Schäden geschützt, die durch Betrieb der Filteranlage ohne
Wasser entstehen könnten.
Anschlussklemmen für eine
zu einer automatischen Filter- und Rückspülsteuerung.
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Schutzart:
Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die
Stromversorgung des Gerätes muss über einen allpoligen Hauptschalter mit einer Kontaktöff-
nungsweite von mindestens 3mm erfolgen. Vor Öffnen des Gehäuses ist das Gerät unbedingt
spannungsfrei zu schalten.
PC-230
Art.Nr.3002700010
Funktion:
-EUROTRONIK-10 ermöglichen eine Erweiterung der Filtersteuerung
Technische Daten:
Pumpe:
Heizung:
Montage:
Bitte Rückseite beachten.
-NR-12-TRS-2 (Art. Nr. 3030000020)
220mm x 219mm x 100mm
230V/50Hz
ca.1,5VA
max. 1,0 kW (AC3)
max. 0,4 kW (AC1)
IP 40
-
