OSF POOL control PC-230-ES Montage- Und Betriebsanweisung

Montage- und Betriebsanweisung

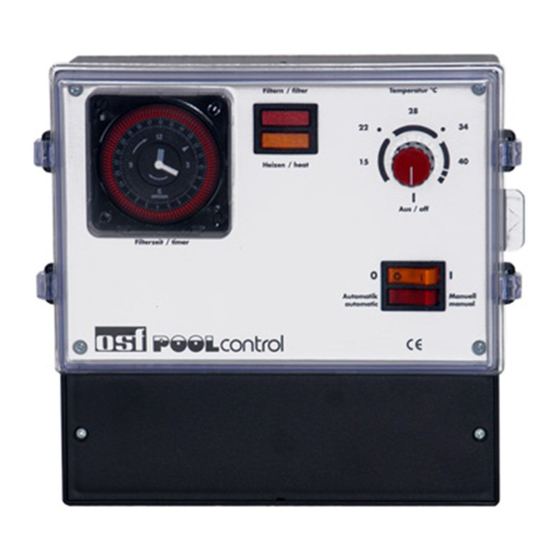

Die osf Filtersteuerung PC-230-ES ermöglicht das zeitabhängige Ein- und Ausschalten einer 230V-
Wechselstrom-Filterpumpe. Die Einstellung der Tageszeit und der einzelnen Schaltzeiten erfolgt entsprechend
der beiliegenden Bedienungsanleitung der Schaltuhr. Mit dem Wahlschalter im Frontdeckel kann:
a)
die Funktion der Anlage ein- und ausgeschaltet werden. Achtung, die Steuerung wird dadurch nicht
allpolig vom Netz getrennt!
b) die Anlage auf Dauerbetrieb oder Automatikbetrieb (Schaltuhr) der Filterpumpe geschaltet werden.
Weiterhin wird während der Laufzeit der Filterpumpe die Heizung des Schwimmbeckens durch die elektronische
Temperaturregelung angesteuert. Während der Filterpausen wird die Heizung automatisch durch die interne
Verriegelung abgeschaltet. Mit einem Einstellregler auf der Frontplatte kann die gewünschte Temperatur des
Schwimmbadwassers gewählt oder die Heizung ausgeschaltet werden.
Der Betrieb von Filterpumpe und Heizung wird durch Kontrollleuchten im Frontdeckel angezeigt - eine Kontrolle
ist also jederzeit möglich.
Anschlussklemmen für eine elektronische Niveauregelung
eine komfortable, automatische Regelung des Wasserstandes im Schwimmbecken. Die Filterpumpe wird dabei
zusätzlich vor Schäden geschützt, die durch Betrieb der Filteranlage ohne Wasser entstehen könnten.
Anschlussklemmen für eine
automatischen Filter- und Rückspülsteuerung.
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Schutzart:
Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die
Umgebungstemperatur im Betrieb darf zwischen 0° C und +40° C liegen und sollte möglichst konstant sein. D ie
rel. Feuchte am Einbauort darf 95% nicht überschreiten, es darf keine Kondensation auftreten. Direkte Wärme-
oder Sonneneinstrahlung auf das Gerät sind zu vermeiden. Die Stromversorgung des Gerätes muss über einen
allpoligen Hauptschalter mit einer Kontaktöffnungsweite von mindestens 3mm erfolgen. Vor Öffnen des
Gehäuses ist das Gerät unbedingt spannungsfrei zu schalten.
PC-230-ES
Art. Nr. 3002700110
Funktion:
- EUROTRONIK-10 ermöglichen eine Erweiterung der Filtersteuerung zu einer
Technische Daten:
Pumpe:
Heizung:
Montage:
Bitte Rückseite beachten.
- NR-12-TRS-2 (Art. Nr. 3030000020) erlauben
220mm x 219mm x 100mm
230V/50Hz
ca.1,5VA
max. 1,0 kW (AC3)
max. 0,4 kW (AC1)
IP 40
